NSK法兰型滚珠丝杠螺母传动组件

这款法兰式滚珠丝杠螺母是直线传动系统里的核心执行部件，日常在数控加工中心的进给轴、自动化生产线的直线滑台、精密检测设备的位移平台、工业机器人的线性执行单元里都能见到它的身影，核心作用是把伺服电机输出的旋转运动转化为高精度的直线往复运动，相比传统滑动丝杠，它的传动效率能提升到九成以上，长时间运行下的温升控制、传动精度保持性都有明显优势，在需要频繁正反转、高速进给的工况下适配性极强。

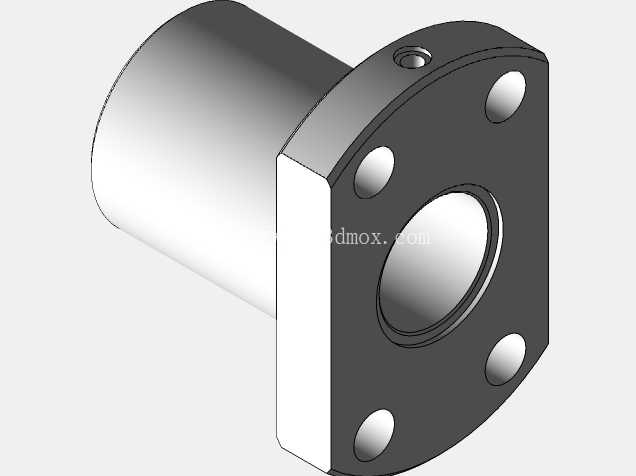

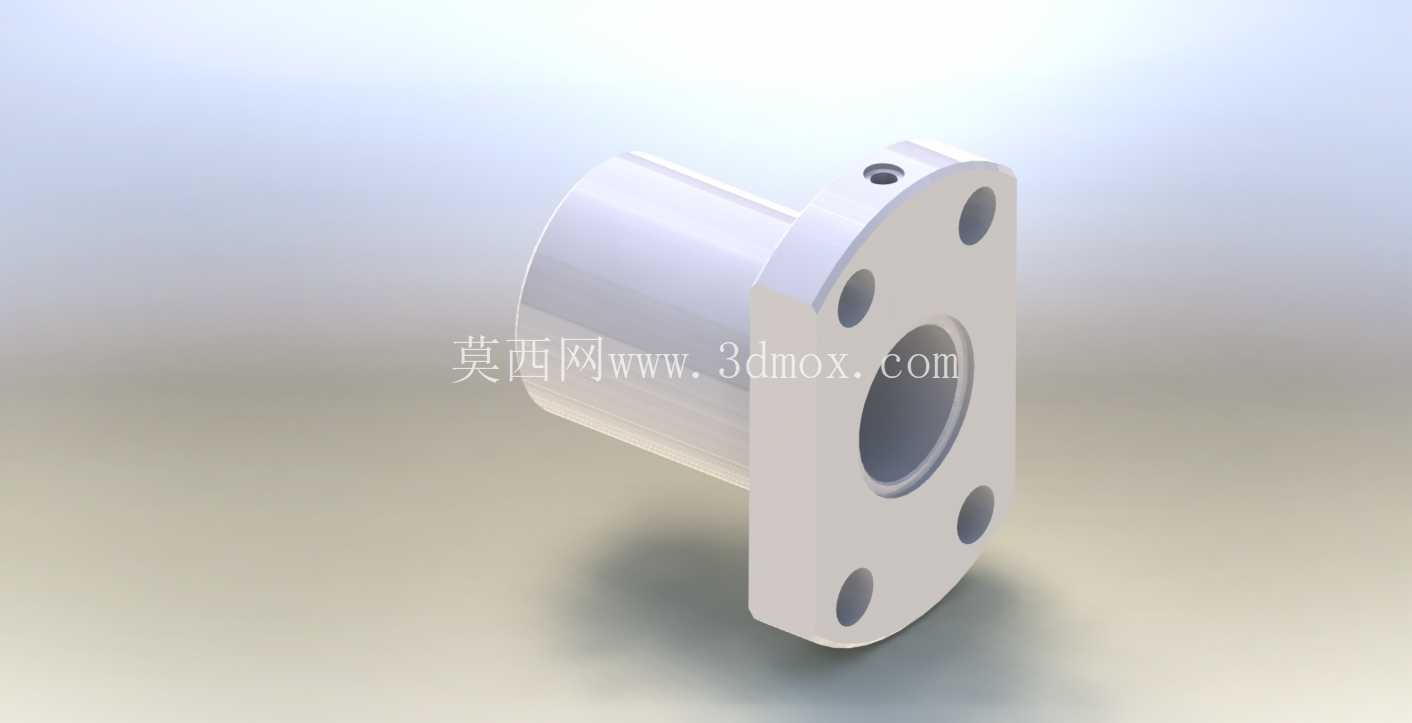

从结构设计来看，这款螺母采用切边法兰安装形式，法兰端面上均匀分布六个安装通孔，安装时可以直接通过内六角螺栓把螺母固定在移动负载的安装面上，不需要额外设计螺母座的抱紧结构，能大幅缩减安装空间，降低配套结构的加工难度。法兰做了双边切边处理，在安装空间受限的狭长型滑台里，能避免螺母法兰和周边的导轨、拖链、传感器支架产生结构干涉，安装容错率更高。螺母主体为圆柱形筒身，内部设计有循环滚珠滚道，配合回流装置让钢珠在滚道内形成闭合循环，把丝杠和螺母之间的滑动摩擦转化为滚动摩擦，运行时的摩擦阻力仅为滑动丝杠的三分之一左右，驱动电机的负载扭矩需求可以降低六成以上，节能效果明显。

设计这类滚珠丝杠螺母的时候，首先要匹配对应公称直径的丝杠滚道参数，钢珠的直径、滚道的曲率比、接触角都要和丝杠完全适配，不然会出现预紧力不均匀、运行卡滞、精度快速衰减的问题。这款螺母的法兰安装面和螺母轴线的垂直度公差控制在0.01mm以内，安装后能保证螺母和丝杠的同轴度，避免运行过程中出现偏载，延长螺母和丝杠的使用寿命。筒身侧面设计有注油孔，可以定期加注润滑脂，在滚道表面形成稳定的油膜，降低钢珠和滚道之间的磨损，在高速运行工况下还能带走部分摩擦产生的热量，避免热变形影响传动精度。

从安装边界来看，选型时首先要确认法兰的外径、切边后的对边宽度，确认安装位置的预留空间足够容纳法兰结构，六个安装孔的中心圆直径要和负载安装板的孔位完全匹配，避免强行装配带来的安装应力。螺母的总长度要和滑台的行程预留安全距离，避免滑台运行到行程端点时螺母和丝杠端部的轴承座、防撞块产生碰撞。内部的预紧力调整是设计和装配时的核心要点，预紧力过大，会导致运行阻力升高、温升过快，预紧力过小则会出现反向间隙，影响传动定位精度，需要根据实际工况的负载大小、进给速度、精度要求调整到合适的预紧等级。

在实际应用场景里，这款螺母适配的工况覆盖很广，在数控车床的X、Z轴进给里，它能保证刀具进给的定位精度，保证零件加工的尺寸一致性；在3C产品的自动化组装设备里，它能带动吸嘴、夹爪完成高精度的点位移动，满足微米级的组装精度要求；在光伏设备的硅片传输机构里，它的长寿命、低维护特性可以满足设备24小时连续运行的需求；在医疗设备的高精度注射泵、检测平台里，它的平稳运行特性可以保证微量进给的准确性，避免出现爬行、抖动的问题。

建模过程中，这类零件需要重点还原内部滚道的螺旋曲面参数，还有法兰安装孔的位置度、筒身和法兰的过渡圆角、注油孔的位置和尺寸，这些细节直接影响后续装配时的干涉检查、运动仿真的准确性。如果是做整机设计，还要考虑螺母和丝杠配合后的轴向窜动、径向跳动参数，预留好润滑管路的布置空间，还有防尘圈的安装位置，避免加工过程中产生的切屑、灰尘进入螺母内部，损坏滚道和钢珠。很多新手工程师在选型时容易忽略螺母的安装尺寸边界，只看公称直径和导程，最后装配时才发现法兰和周边零件干涉，不得不重新修改安装板结构，耽误项目进度，所以在建模阶段就要把螺母的所有外形尺寸、安装尺寸准确还原，在装配环境里做充分的干涉检查，确认所有运动行程内都没有结构冲突，再进入后续的工程图绘制环节。
