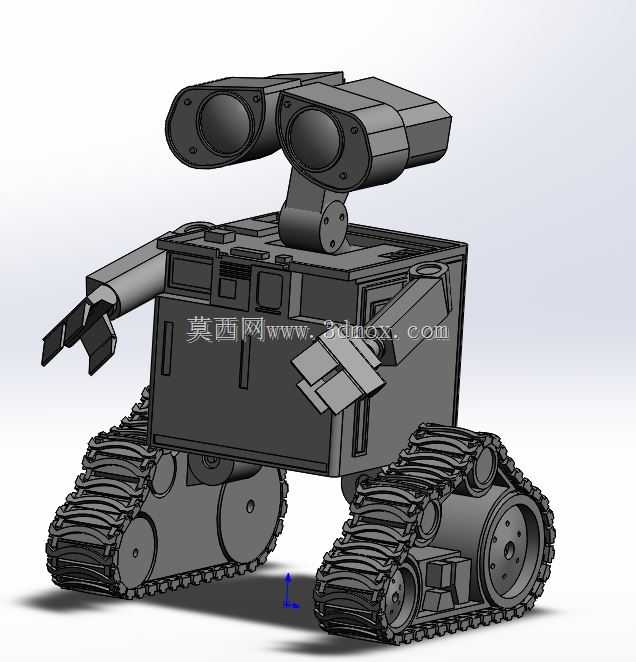

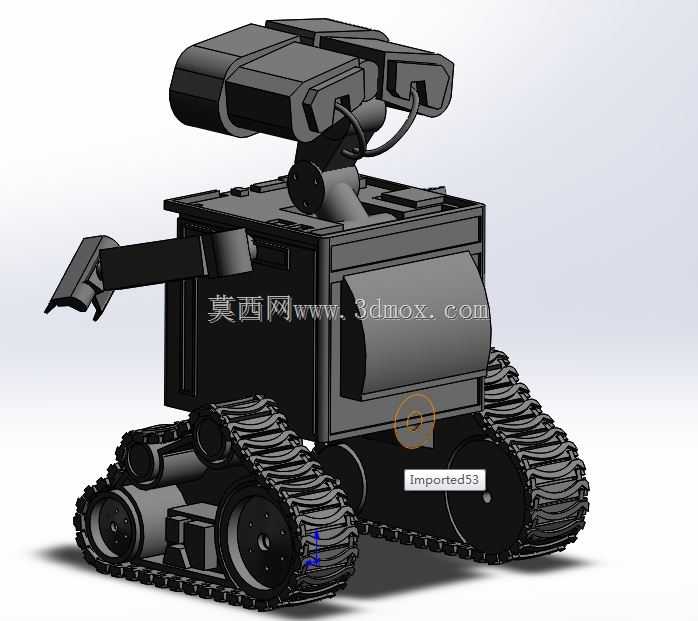

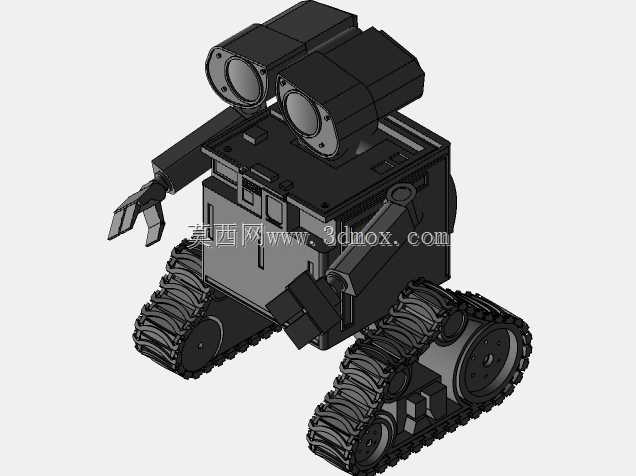

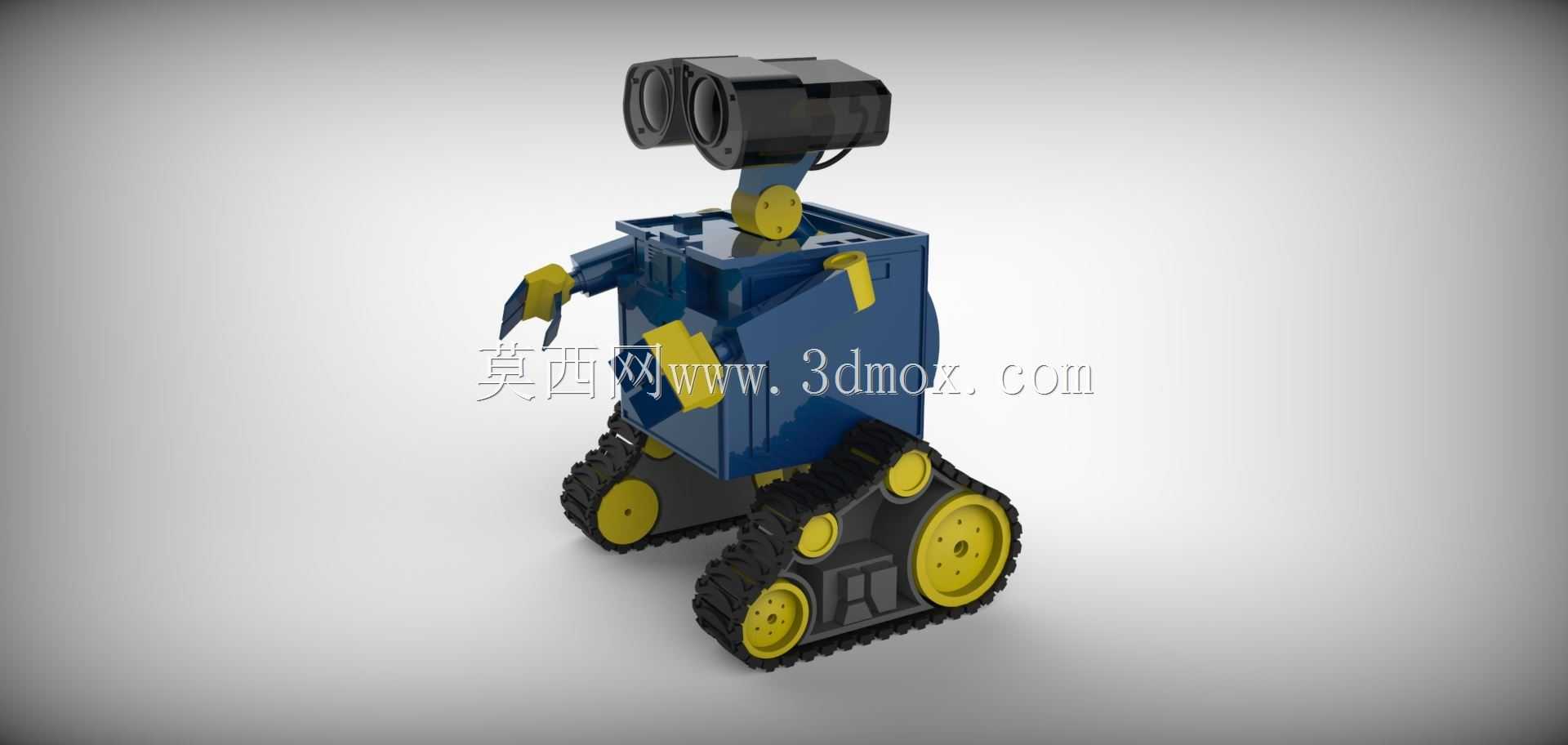

履带式瓦力仿生巡检机器人结构设计

这款履带式仿生巡检机器人的设计，参考经典影视IP中的瓦力机器人形象完成结构落地，核心面向室内展馆导览、园区日常巡检、科普教具展示三大应用场景打造，兼顾辨识度与实用功能。在实际用途层面，该机器人可搭载微型摄像头、环境温湿度传感器模块，替代人工完成狭窄通道的环境数据采集、定点区域的画面回传工作，同时凭借高辨识度的可爱外形，可作为科技馆、青少年科创活动的展示教具，帮助学习者理解履带行走机构的传动原理、移动机器人的结构组成逻辑。

从功能特性来看，该机器人采用双履带独立驱动布局，履带模块内置多组承重轮与导向轮，接地比压小，可平稳通过地砖接缝、短绒地毯、小幅坡度路面，适配室内外多种平整或轻度非平整路面的通行需求；头部双筒结构预留了视觉传感器、补光模块的安装空间，可实现水平方向180度旋转、俯仰方向45度调整，扩大感知范围；前部机械臂采用多关节铰接设计，可完成小重量物件的夹取、搬运动作，满足简单交互需求；机身主体为箱式结构，内部预留了控制板、电池组、驱动电机的安装腔体，走线空间规划合理，避免运动过程中出现线路干涉磨损问题。

在设计思路上，整体采用模块化拆分逻辑，将整机分为履带行走总成、机身主体、头部旋转总成、前部机械臂四个独立模块，各模块通过标准紧固件连接，便于后期维护更换零部件；外形还原瓦力机器人的方正复古质感，所有外露棱边均做R2-R3的圆角处理，避免尖锐边角造成磕碰伤害，适配面向公众展示的使用场景。在外形尺寸与安装边界层面，整机设计宽度控制在280mm以内，长度控制在320mm以内，机身主体高度为220mm，头部抬升至最高位置时总高度为340mm，可顺利通过宽度300mm以上的狭窄通道；履带模块的安装基准面与机身底部预留15mm的离地间隙，避免路面凸起剐蹭机身底板；头部旋转轴与机身顶面的安装同轴度公差控制在0.1mm以内，保证旋转动作顺畅无卡顿；机械臂完全伸展时前端距离机身前端的最大距离为120mm，夹取动作的运动包络不会与履带、机身结构产生干涉，所有运动部件的活动边界均经过干涉校验，确保整机动作运行流畅。
