教学演示用行星齿轮传动结构设计

这套行星齿轮结构的设计初衷，是面向机械原理教学场景搭建可直观演示的传动载体，同时也可作为小型低负载传动场景的结构参考。从实际应用场景来看，这类行星轮系常出现在对空间占用要求严苛、同时需要实现大传动比减速的工况中，比如小型教具的动力传递单元、桌面级自动化设备的末端减速模块、便携式工具的动力输出结构，相比平行轴齿轮组，它能在相同传动比下把径向尺寸压缩近40%，同时让输入输出轴保持同轴，大幅简化配套安装基座的结构设计。

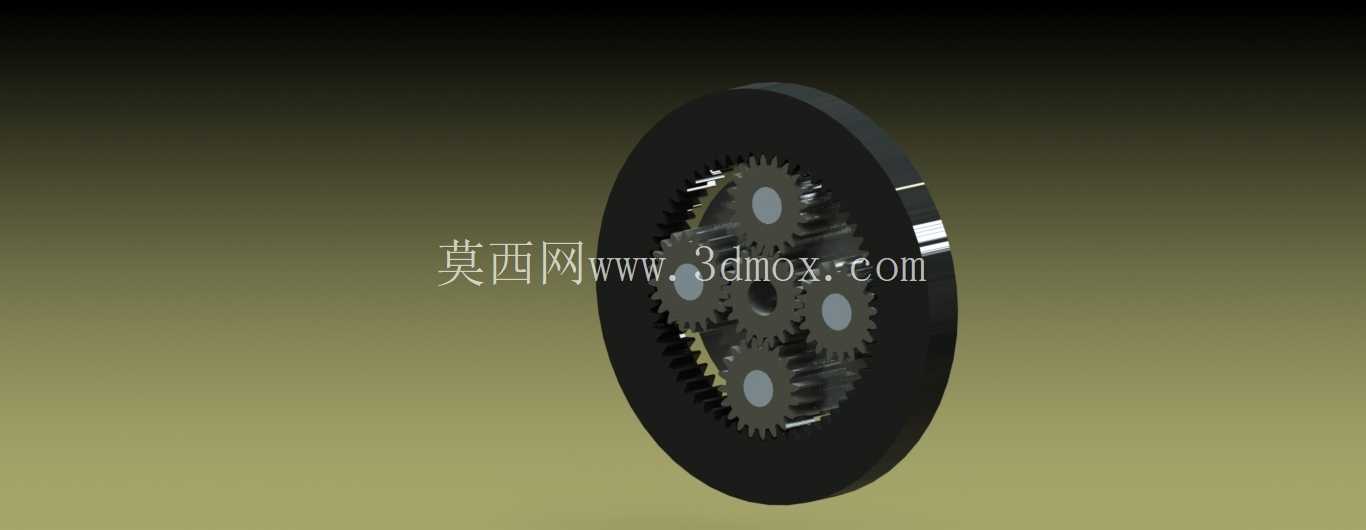

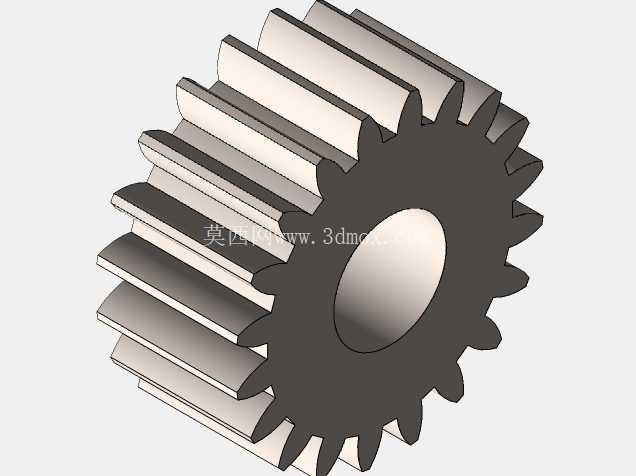

设计过程中首先敲定的是内齿圈与行星轮的啮合参数，为了保证传动过程无卡滞，四个行星轮采用均布排布，相邻行星轮的中心夹角严格控制在90度，安装时通过行星架上的定位轴肩保证每个行星轮的轴向位置一致，避免因装配偏差导致的轮齿偏磨。齿形参数选择上采用标准渐开线直齿，压力角取通用的20度，齿侧间隙预留0.02mm，既满足常温下无润滑状态的顺畅转动，也不会因间隙过大导致传动回程差超出演示场景的允许范围。

从功能特性来看，这套轮系可以实现多种传动模式切换：固定内齿圈时，动力从太阳轮输入、行星架输出，可实现稳定的减速传动，传动比由内齿圈与太阳轮的齿数比直接决定；固定行星架时，动力从太阳轮输入、内齿圈输出，可实现反向增速传动，适合用来演示轮系的传动比换算逻辑；若固定太阳轮，动力从行星架输入、内齿圈输出，也能得到对应的减速比，三种传动模式的切换只需要更换对应的固定件，不需要改动轮系本身的啮合结构，非常适合课堂上拆解演示行星轮系的工作原理。

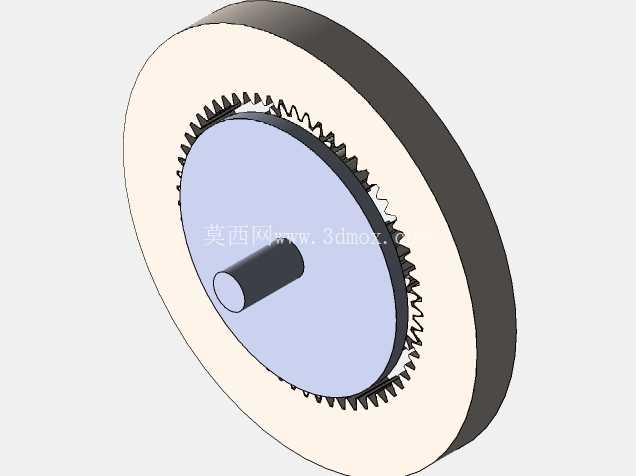

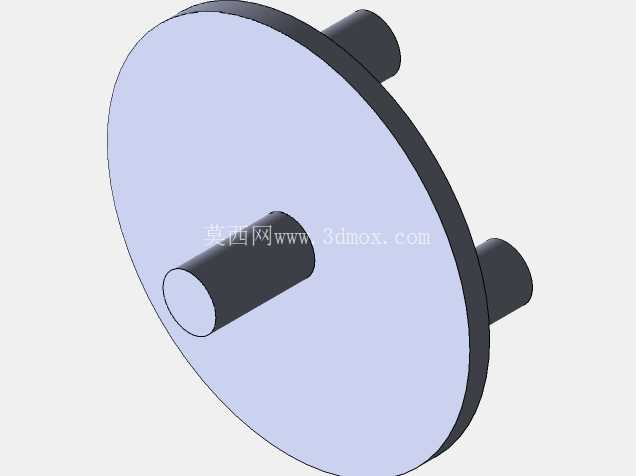

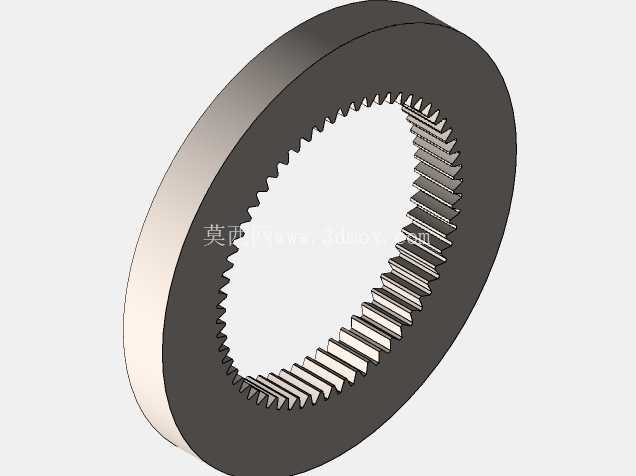

外形尺寸与安装边界方面，整个轮系的最大外径由内齿圈的齿顶圆决定，轴向总厚度控制在较小范围，安装时输入端与输出端均采用同轴轴孔设计，轴孔内径匹配常见的小型驱动电机输出轴径，可直接通过顶丝固定，不需要额外设计联轴器。行星架的端面预留了均匀分布的安装孔位，可直接连接负载转盘或者输出轴，内齿圈的外圈设计有定位止口，能够快速嵌入配套的基座卡槽中，不需要额外做径向定位，装配效率比传统平行轴齿轮组提升不少。

实际结构验证阶段，重点校核了行星轮的公转与自转轨迹，确保四个行星轮在公转过程中不会与太阳轮、内齿圈出现齿顶干涉，同时行星架的转动惯量经过配重优化，高速转动时不会出现明显的动不平衡问题。考虑到教学场景下经常需要拆解展示内部结构，所有零件均采用无焊接、无铆接的装配方式，只需要拆下两端的挡圈就可以把太阳轮、行星轮、行星架、内齿圈完全分离，方便学习者直观观察每个零件的结构形态与啮合关系。轮齿的受力校核按照低负载工况计算，单齿接触强度满足小型电机驱动下的长期运转需求，即使在频繁正反转的演示工况下，也不会出现轮齿断裂或者过度磨损的问题。
