标准直齿圆柱传动齿轮结构设计

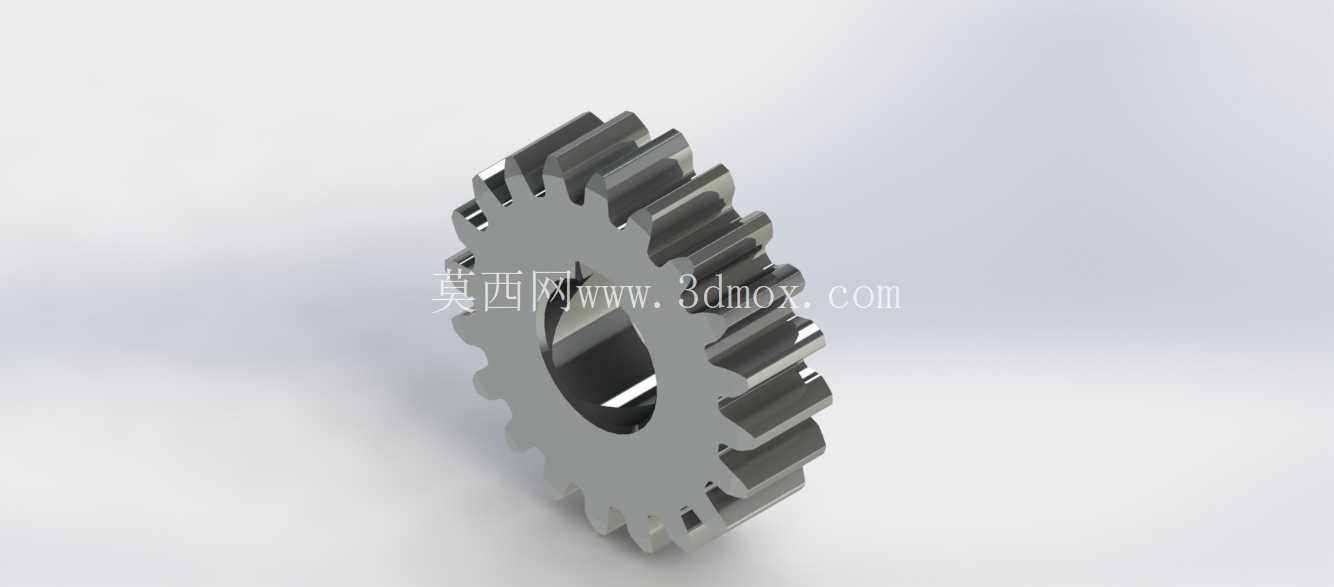

　　这款直齿圆柱齿轮是机械传动系统中应用最为广泛的基础动力传递构件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线分度单元中都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，同时可根据齿数配比调整输出端的扭矩与转速参数，适配不同工况下的动力匹配需求。从结构设计逻辑来看，这款齿轮采用标准渐开线齿形设计，齿廓曲线严格按照压力角20度的通用标准生成，啮合过程中齿面接触为线接触形式，传动效率可稳定维持在较高水平，相比斜齿轮不存在轴向分力，支撑轴承的选型与安装难度更低，更适合中低速、中等负载的平稳传动场景。

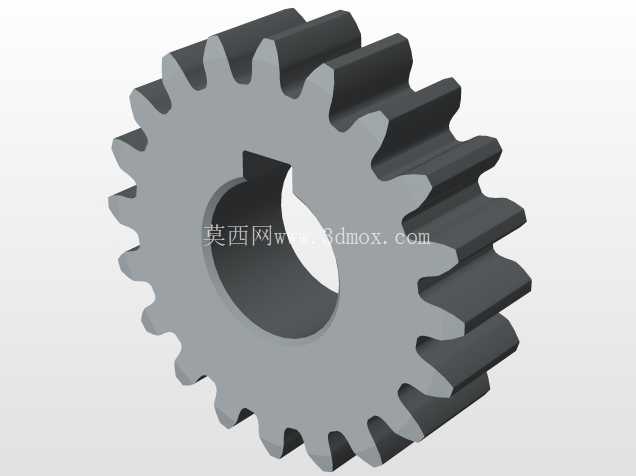

　　齿轮中心设置的通孔为轴孔，用于与传动轴实现过盈配合或者平键连接，轴孔的直径公差按照基孔制过渡配合选取，既保证传动过程中不会出现轴与轮毂的相对滑动，也能满足现场拆装的维护需求；轮毂部分的厚度经过强度校核，可承受额定扭矩下的剪切应力，避免长期运行出现轮毂开裂的失效问题。齿宽参数的选取结合了单位齿宽负载能力与安装空间限制，过窄的齿宽会导致齿面接触应力超标引发点蚀失效，过宽则会提高加工精度要求，同时容易因轴系挠度变形出现齿端偏载，这款齿轮的齿宽比例控制在合理区间，适配多数通用传动场景的安装边界。齿顶圆与齿根圆之间的过渡采用标准圆角处理，可有效降低齿根处的应力集中系数，提升齿轮的弯曲疲劳强度，减少交变载荷下断齿的失效概率。

　　在实际设备装配过程中，这类直齿轮的安装需要严格保证两啮合齿轮的轴线平行度，轴线偏斜会直接导致齿面接触不均，运行过程中出现异常噪音、局部磨损加剧的问题；啮合侧隙的调整也需要控制在合理范围，侧隙过小会导致齿轮运转卡滞、润滑脂无法进入啮合面形成油膜，侧隙过大则会出现传动回差，在需要正反转切换的传动场景中会影响定位精度。从应用场景的适配性来说，这类直齿轮不需要复杂的轴向定位结构，支撑端仅需深沟球轴承即可满足径向承载需求，整体传动结构的成本更低，维护更换也更为便捷，在不追求极致静音、高速传动的通用机械设备中，是性价比极高的传动构件选择。

　　设计建模过程中，齿形的生成需要严格遵循渐开线生成原理，保证每个轮齿的齿距误差、齿形误差控制在公差范围内，避免啮合过程中出现传动比波动；轮齿的端面倒角处理也不可忽略，既可以去除加工过程中产生的毛刺，也能在装配啮合时起到导向作用，避免轮齿边缘磕碰损伤。这类齿轮的材质通常根据负载等级选取，中等负载场景下采用45号钢调质处理即可满足强度需求，重载场景则可选用40Cr等合金钢材进行表面淬火，提升齿面硬度与耐磨性能，不同材质的热处理变形量在建模阶段也需要提前预留加工余量，保证最终成品的尺寸精度符合装配要求。
