多级传动齿轮箱内部结构装配设计

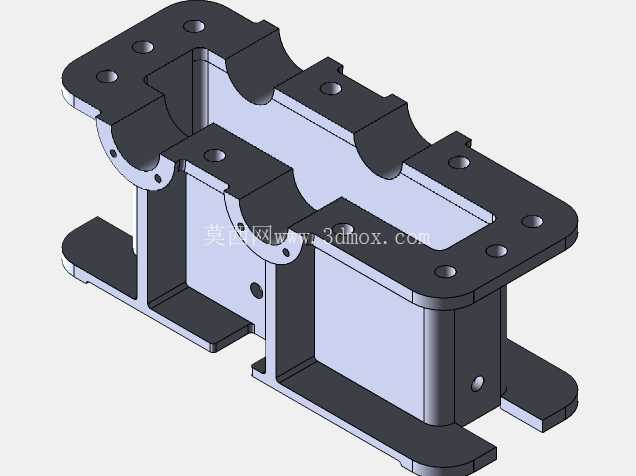

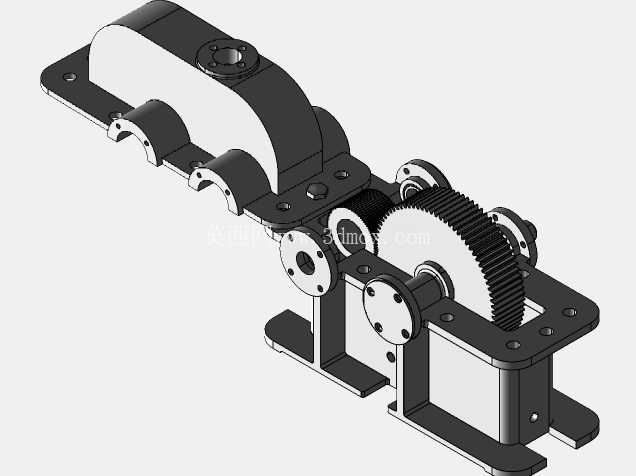

　　这款齿轮箱作为动力传递链路中的核心减速增扭部件，常配套在轻工输送线、小型自动化专机、农用辅助机具的动力输出端，承担原动机与执行端之间的转速匹配、扭矩放大职能，能将伺服电机、小型内燃机输出的高转速低扭矩动力，转化为执行机构需要的低转速大扭矩输出，同时通过箱体的刚性支撑抵消齿轮啮合产生的径向、轴向载荷，保证传动过程的平稳性。从结构设计来看，该齿轮箱采用剖分式箱体结构，上下箱体通过定位销与螺栓实现精准合箱，合箱面加工有密封槽可加装密封胶条，避免运行过程中润滑油渗漏，同时也方便后期拆解维护齿轮、轴承等内部易损件。

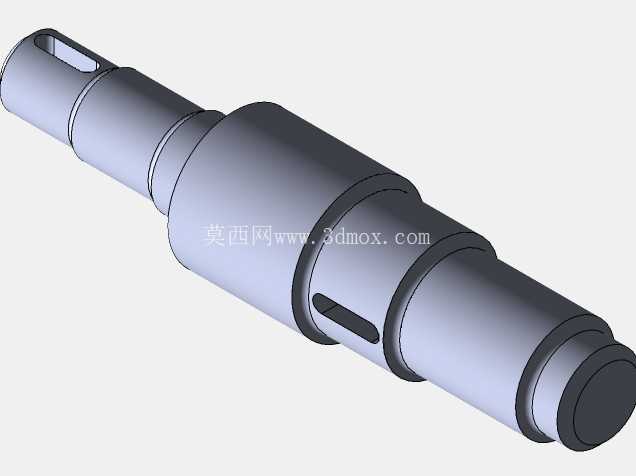

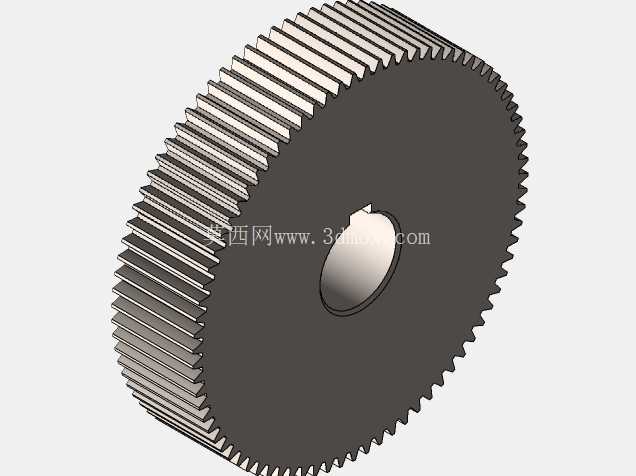

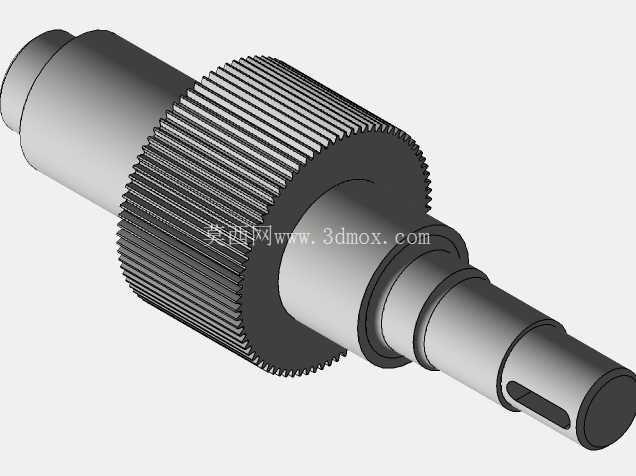

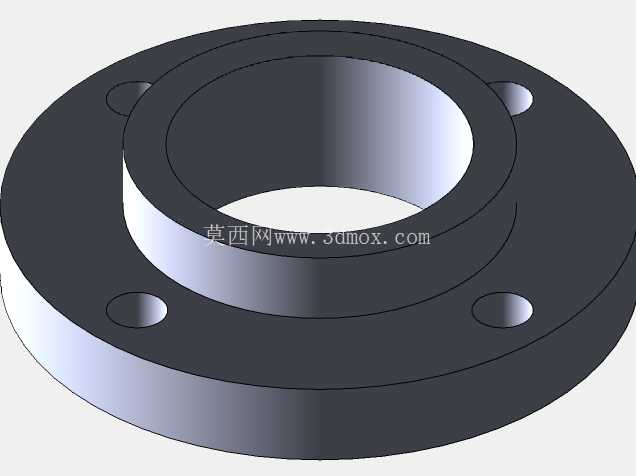

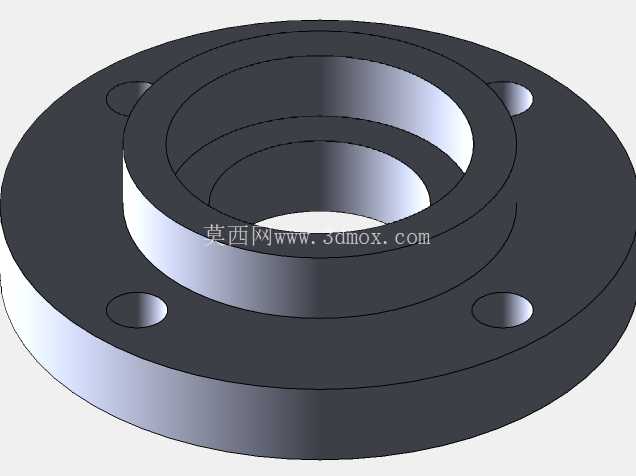

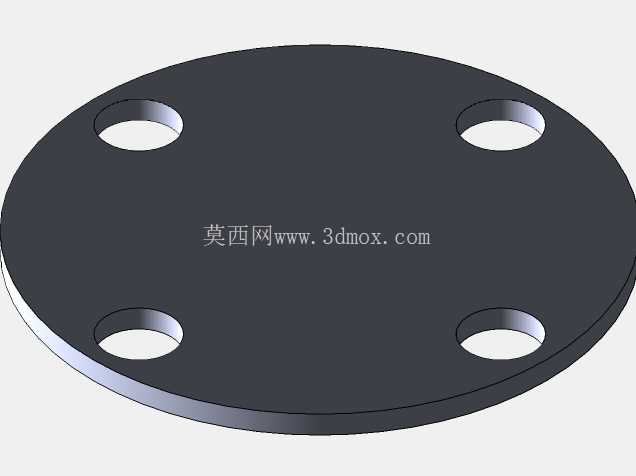

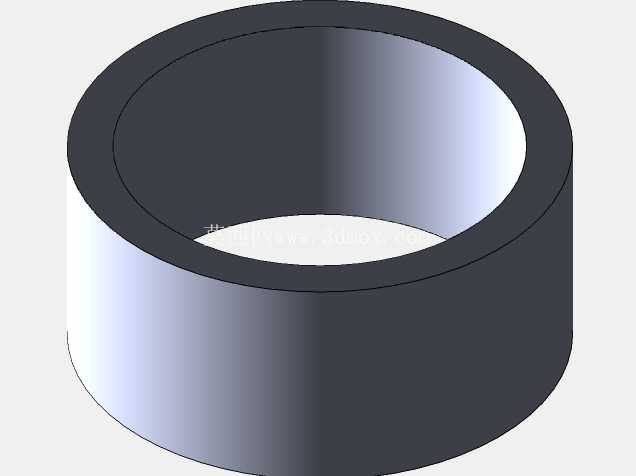

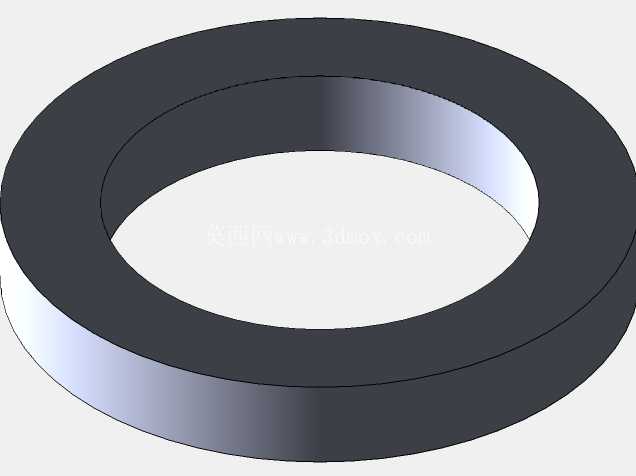

　　箱体底部设计有带安装孔的一体式支撑脚，安装孔位采用长圆孔设计，可在安装时微调中心高位置，适配不同安装基面的公差偏差，安装边界上，输入轴与输出轴采用平行轴布置，轴端均设计有标准轴承位与密封位，可适配深沟球轴承或圆锥滚子轴承，根据负载大小灵活选型，轴伸端根据配套需求可加工成平键轴、花键轴等不同连接形式，方便与联轴器、带轮、链轮等传动件连接。内部传动采用多级圆柱直齿轮啮合方案，齿轮参数经过模数、齿数、变位系数的匹配计算，保证合理的传动比范围，齿轮与轴之间采用平键连接传递扭矩，轴系两端通过轴承支撑在箱体镗孔内，轴承端盖可调整轴承游隙，补偿长期运行产生的磨损间隙。

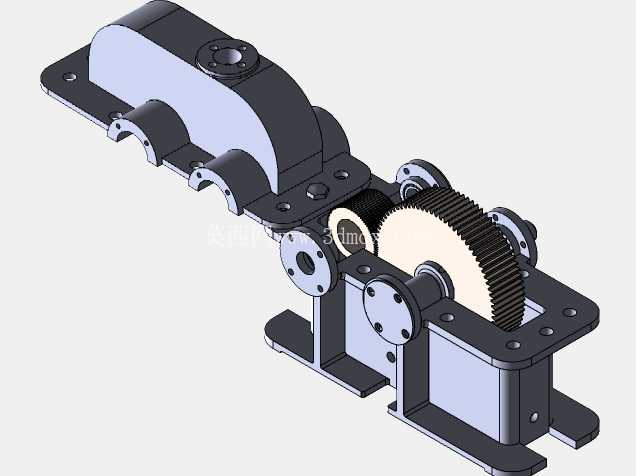

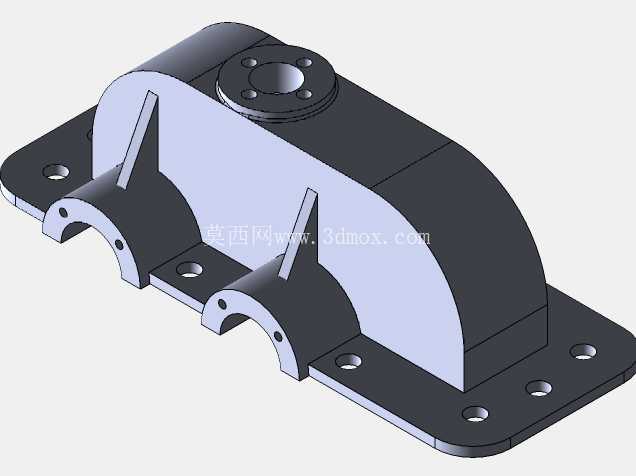

　　箱体上部设计有注油孔与透气塞，注油孔用于加注齿轮润滑油，透气塞平衡箱体内外气压，避免油温升高后内部压力过大造成密封件失效，箱体下部设计有放油螺塞，方便定期更换润滑油时排空废油。设计过程中优先考虑了装配工艺性，所有轴系组件均可在合箱前完成预装，再整体吊入下箱体的轴承座孔内，降低装配难度；箱体的加强筋布置在轴承座受力方向的外侧，在不增加整体壁厚的前提下提升箱体刚性，避免重载工况下箱体变形导致齿轮啮合偏载，延长齿轮与轴承的使用寿命。

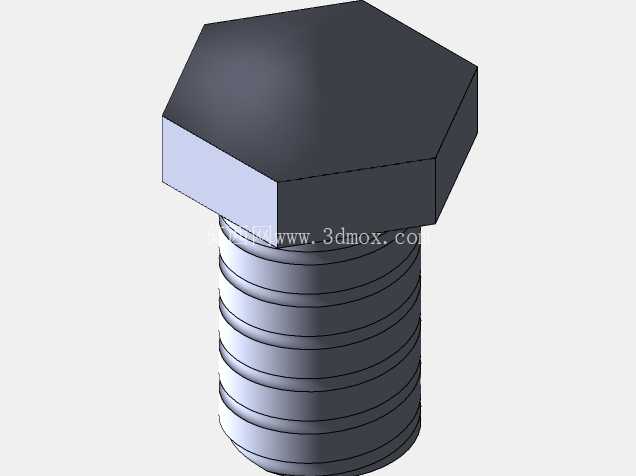

　　从实际应用场景出发，这类平行轴齿轮箱可适配水平安装的动力布局，在小型食品包装输送线、木工机械进给机构、农用植保机具的传动系统中都能见到同类结构，相比蜗轮蜗杆传动结构，圆柱齿轮传动的效率更高，长期运行的能耗更低，适合连续运转的工况；相比行星齿轮结构，平行轴结构的加工难度更低，后期维护成本更可控，适合中小功率的传动场景。在安装边界的尺寸控制上，箱体的整体宽度、长度方向的安装孔距都经过标准化适配，可直接替换同规格的老旧齿轮箱，无需改动设备的安装机架，降低设备改造的成本；输入输出轴的中心高尺寸符合通用传动部件的安装规范，可直接对接标准规格的联轴器，无需额外定制转接件。齿轮的润滑采用油浴润滑方式，下部齿轮浸入润滑油中，运转时带起润滑油飞溅到各个啮合点与轴承位置，无需额外配置润滑泵，简化整体结构，适合转速不超过1500转每分的常规工况，若用于更高转速场景，可在箱体内部增设导油槽，将飞溅的润滑油引导至轴承位置，保证高速运转下的润滑充分。箱体的外观做了圆角过渡处理，避免尖锐棱角造成装配维护过程中的磕碰划伤，所有外露的螺栓头都采用沉孔设计，既保证外观整洁，也避免螺栓头外露积灰、被外物碰撞变形。
