剪叉螺旋升降移动平台手推车结构设计

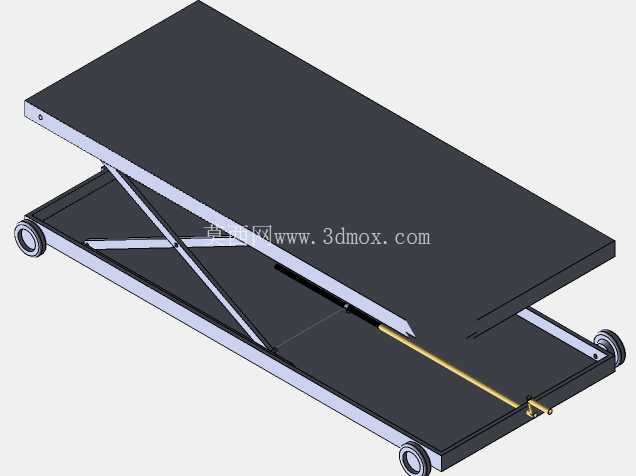

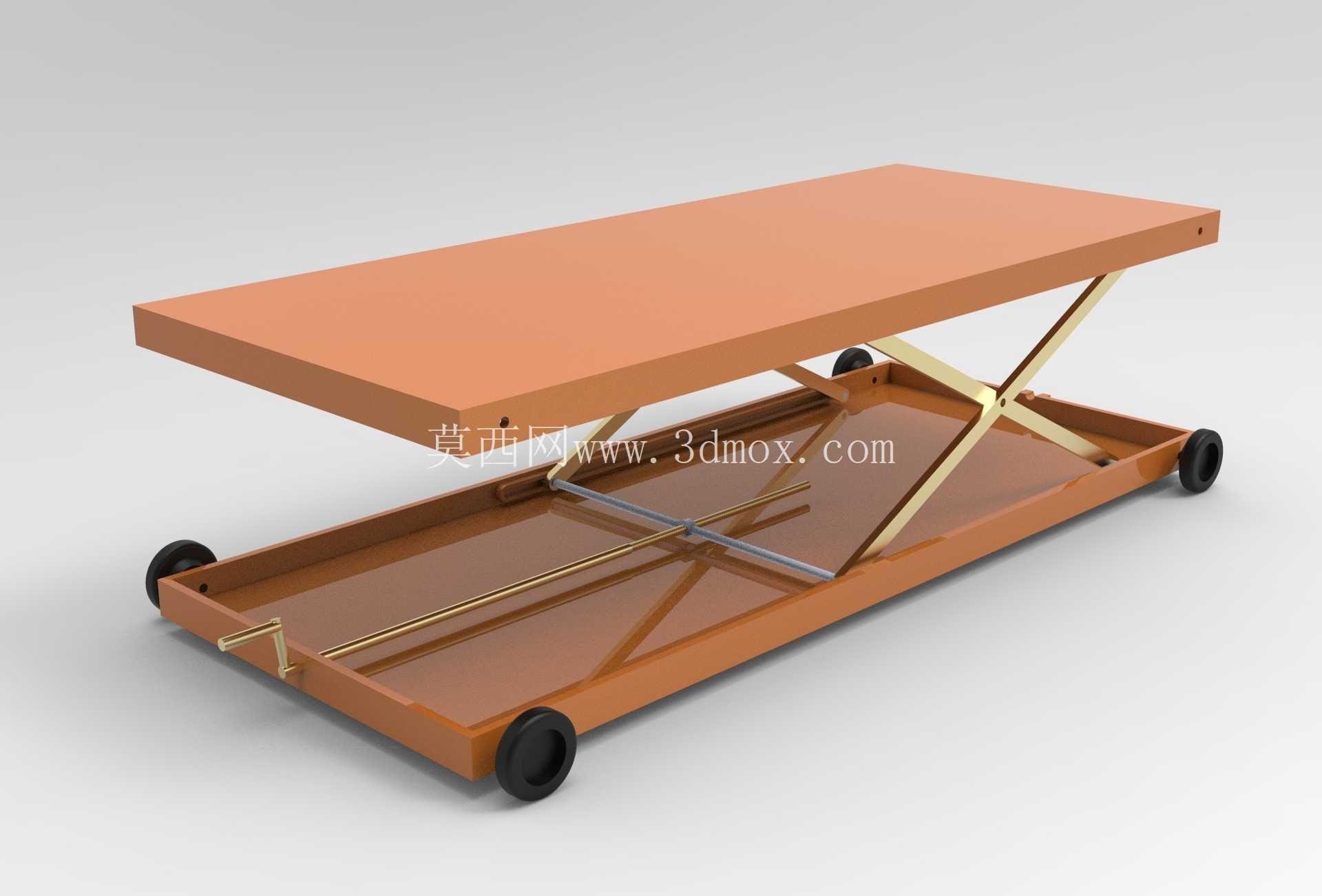

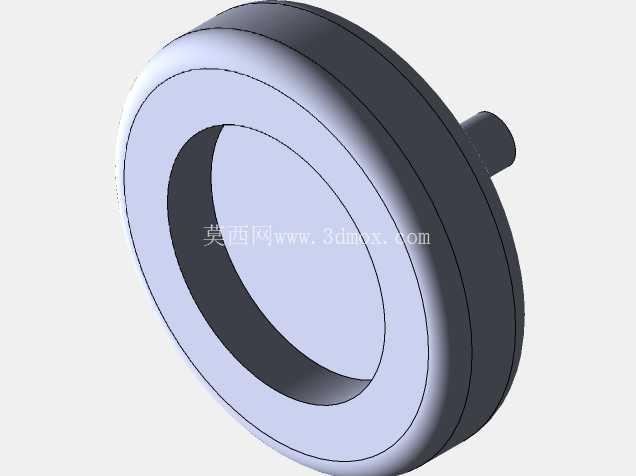

　　在车间小件物料周转、轻型工装工位调整、仓储低位拣选这类场景里，固定高度的搬运小车往往适配性不足——不同工位的接料高度存在差，堆垛物料时需要反复弯腰抬举，轻型设备检修时也缺少可灵活移动的临时支撑载体，这款剪叉式螺旋升降手推车正是针对这类零散的小吨位升降搬运需求设计的。从结构逻辑来看，整车采用下底盘加剪叉臂组加上承载平台的三层布局，底盘框架采用型钢折弯焊接成型，四个角点安装带刹车的万向脚轮，其中两个脚轮带定向锁止功能，既可以在平整车间地面灵活推行转向，也能在作业位置锁止避免滑移，底盘侧边预留的摇柄安装位直接连接横向布置的螺旋传动副，转动摇柄时丝杆带动剪叉臂下端的两个滑动支座沿底盘导轨同步相向或反向移动，以此驱动剪叉臂交叉角度变化，实现上平台的平稳升降，这种螺旋传动的结构相比液压顶升，不存在漏油泄压的风险，长时间停留在某一高度时支撑稳定性更好，也不需要定期补充液压油维护，更适合小吨位、低频次升降的作业场景。

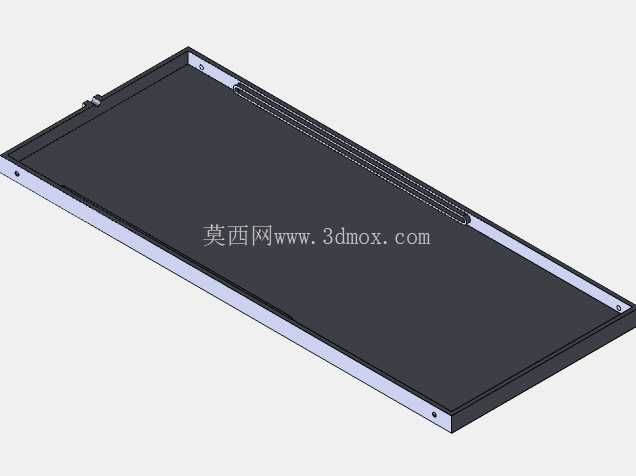

　　上承载平台采用整块钢板折弯成型，边缘做翻边强化处理，避免放置的物料从侧边滑落，平台表面预留的安装孔位可以根据使用需求加装防滑垫、工装夹具定位块或者物料挡边，适配不同类型的载物需求。剪叉臂采用矩形钢裁切后焊接铰接点，中间的铰接轴做调质处理，臂体两端分别与底盘滑动座、上平台铰接座做销轴连接，滑动座与底盘导轨之间加装耐磨铜套，减少反复升降过程中的磨损，延长结构使用寿命。从安装边界来看，整车最低位时整体高度控制在300mm以内，可以直接伸入高度较低的设备台架下方接料，最高升起高度可达900mm，能够匹配多数标准工位操作台的接料高度，额定承载按照500kg设计，完全覆盖车间内零散工装、半成品工件、轻型工具的转运与高度调整需求。

　　设计过程中特意控制了整车的外形宽度，整体宽度不超过700mm，可以顺利通过车间内0.8m宽的人行通道与标准消防通道，底盘长度控制在1200mm，上平台长度与底盘匹配，推行时的转弯半径控制在1.2m以内，在狭窄的设备间隙之间也能灵活转向。螺旋传动副选用梯形丝杆，具备自锁特性，即使摇柄不受力，平台也不会因为承载重量自行下滑，不需要额外加装锁止机构，简化了整体结构，也降低了故障概率。摇柄采用可折叠式设计，推行时可以将摇柄折下贴靠在底盘侧边，避免突出的摇柄剐蹭周边设备或者过往人员。

　　在实际应用中，这类升降手推车可以替代固定高度的平板车，在机加工车间转运加工完成的小型零件时，可以根据机床出料口的高度调整平台高度，减少操作人员抬举工件的高度差，降低腰部劳损风险；在装配工位可以作为临时的可移动装配台，根据不同操作人员的身高调整作业高度，提升装配作业的舒适度；在仓储区域可以用来拣选低层货架的货物，升起平台后不需要踩梯就能够到1.5m左右高度的货架层，提升小件拣选的效率。结构设计时对剪叉臂的受力做了简化校核，当平台处于最高位置时，剪叉臂的受力角度最大，此时臂体的抗弯强度、铰接销轴的抗剪强度都留有1.5倍以上的安全系数，避免过载时出现结构变形，底盘的四个脚轮安装座做了加强焊接处理，承受偏载时不会出现开焊断裂的问题。相比市面上常见的液压升降平台车，这款螺旋驱动的结构成本更低，维护更简单，没有液压密封件老化更换的需求，对于使用频率不算特别高的辅助作业场景来说，实用性更强，整体结构没有复杂的异形零件，所有结构件都可以采用常规的型材、板材裁切焊接加工，加工门槛低，普通的机加工车间就可以完成制作，不需要特殊的加工设备。
