双剪叉液压升降承载作业平台结构

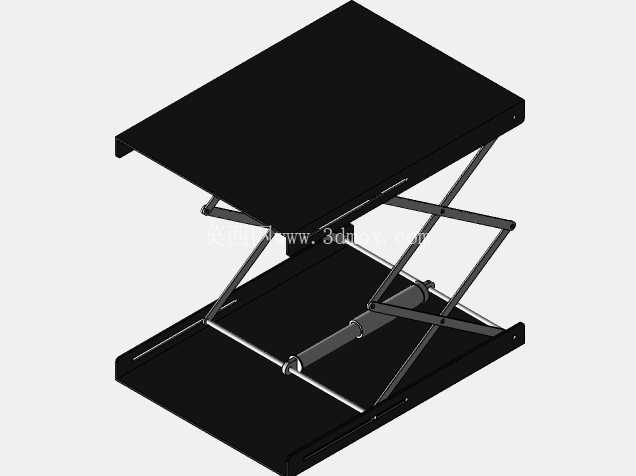

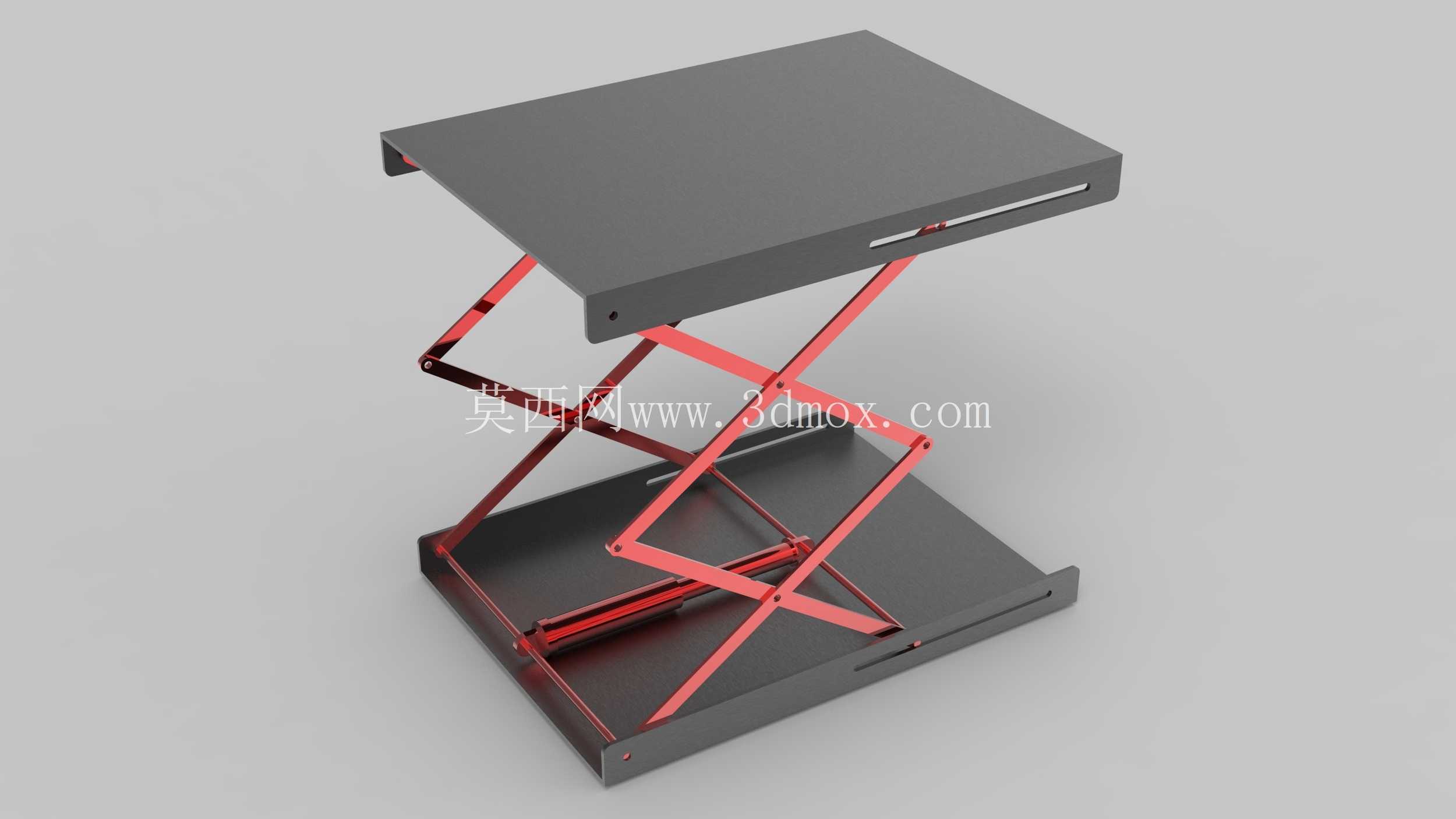

　　在车间物料周转、工装夹具换型、重型工件装配的场景里，这类剪叉式液压升降结构的使用频率远高于固定高度的作业台，它不需要预埋地基，也不需要搭建固定钢架，只要放置在平整的硬化地面上，接好液压动力源就能投入使用，适配很多临时调整工位高度、不同批次工件作业高度差的生产场景。从结构逻辑来看，这套升降机构采用双层交叉剪臂的设计，相比单剪叉结构，它在同等闭合高度下能获得更大的升降行程，同时剪臂的受力分布更均匀，不会出现单剪臂结构在升到最高位时侧向稳定性不足的问题。上下两层剪臂的铰接点做了同轴度匹配设计，每处铰接位置都预留了轴套安装位，实际加工装配时可以加装自润滑铜套，减少反复升降过程中的铰接磨损，延长整套机构的维护周期。

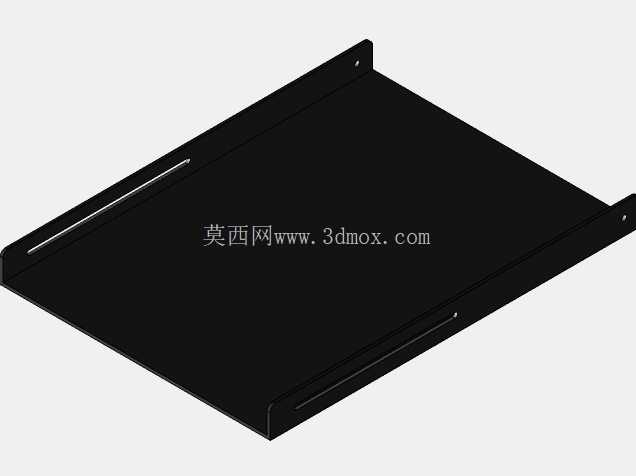

　　顶部的承载平台做了四边折边加强，平台表面是平整的钢板结构，边缘没有突出的尖锐棱角，既可以直接放置工件、工装，也可以根据实际使用需求在台面上加装辊道、定位夹具或者防滑垫，适配不同的作业需求。底部的基座同样采用钢板焊接的箱型结构，和地面接触的位置预留了地脚安装孔，如果是长期固定在某个工位使用，可以通过膨胀螺栓把基座固定在地面上，进一步提升大负载升降时的稳定性；如果需要频繁移动工位，也可以在基座底部加装脚轮或者叉车槽，配合车间的叉车、地牛完成位置转移。液压驱动的油缸布置在两层剪臂的中间受力点位置，这种布置方式能让油缸的推力直接作用在剪臂的施力端，减少力的传导损耗，相比布置在侧边的油缸结构，不会出现偏载导致的剪臂卡滞问题。

　　剪臂的型材选用矩形钢管制作，每处焊接位置都做了坡口处理，焊接完成后会做应力退火处理，避免长期承重后出现焊接变形。在升降行程的上下极限位置，结构上预留了限位块安装位，实际使用时可以搭配行程开关，避免升降超出行程导致的机构损坏。从安装边界来看，这套结构闭合状态下的整体高度较低，不需要占用过多的垂直空间，即使是层高较低的车间工位也能布置；展开到最高位置时，剪臂的交叉支撑结构能保证平台的水平度，不会出现平台倾斜、晃动的问题，额定负载下的平台平面度可以控制在合理范围内，满足精密装配、工件检测这类对平台水平度有要求的作业场景。在实际选型适配的时候，需要根据工位的最大负载、需要的升降行程、最低闭合高度这几个核心参数来调整剪臂的长度、型材壁厚以及油缸的推力参数，这套基础结构可以通过调整剪臂的尺寸参数，覆盖从几百公斤到数吨的负载需求，适配仓储上料、生产线工位高度调整、设备检修举升、重型工件位移对接等不同的工业场景。结构的液压管路预留了标准的接口，可以直接对接车间的集中液压供油系统，也可以搭配独立的液压动力单元使用，不需要对结构本身做额外的改装。

　　另外，剪臂的滑动端采用滑块和导轨配合的结构，相比滚轮结构，滑块的承载能力更强，在重载情况下不会出现滚轮变形、滚动卡滞的问题，导轨面做了淬火处理，表面硬度满足长期反复滑动的耐磨需求，日常维护只需要定期在导轨面涂抹润滑脂即可，维护成本很低。在安全设计层面，剪臂的铰接轴都做了防脱处理，避免轴件窜动脱出导致的结构失效，液压回路里可以加装液压锁，即使出现液压管路失压的情况，平台也不会突然下坠，保障作业人员的操作安全。这类升降结构相比导轨式升降机，不需要依附墙面或者立柱安装，布置灵活性更高，相比臂式升降机，它的承载平台面积更大，放置工件或者多人同时作业的空间更充足，在中小行程的垂直举升场景里，是性价比和实用性都非常突出的结构方案。
