深沟球滚动轴承三维结构设计

在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的机床主轴、泵阀传动端、减速机输入输出轴，几乎所有存在旋转运动的机械结构都离不开这类零件的支撑。不同于滑动轴承依赖油膜形成滑动摩擦副的工作逻辑，滚珠轴承通过内圈、外圈滚道与滚动钢球的点接触滚动，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与零件磨损速率，同时能在较高转速工况下保持稳定的支撑精度，日常设备维护中也更便于拆装更换。

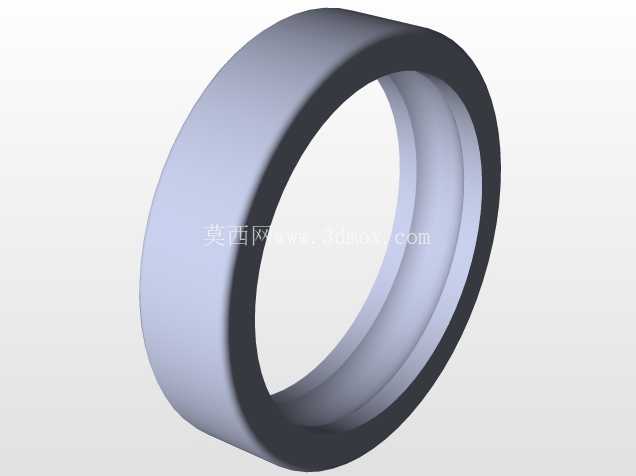

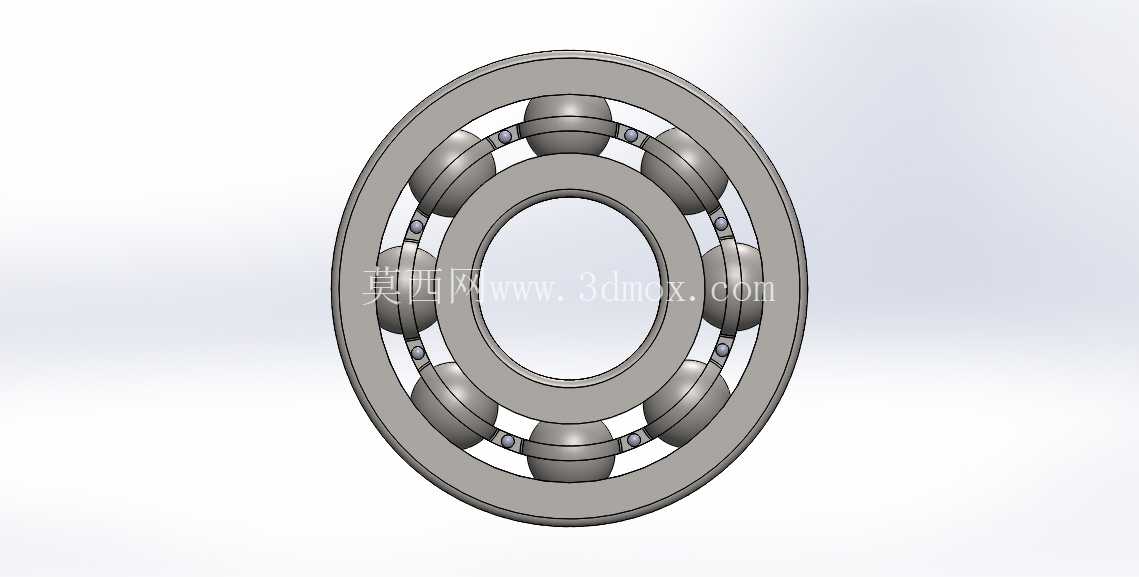

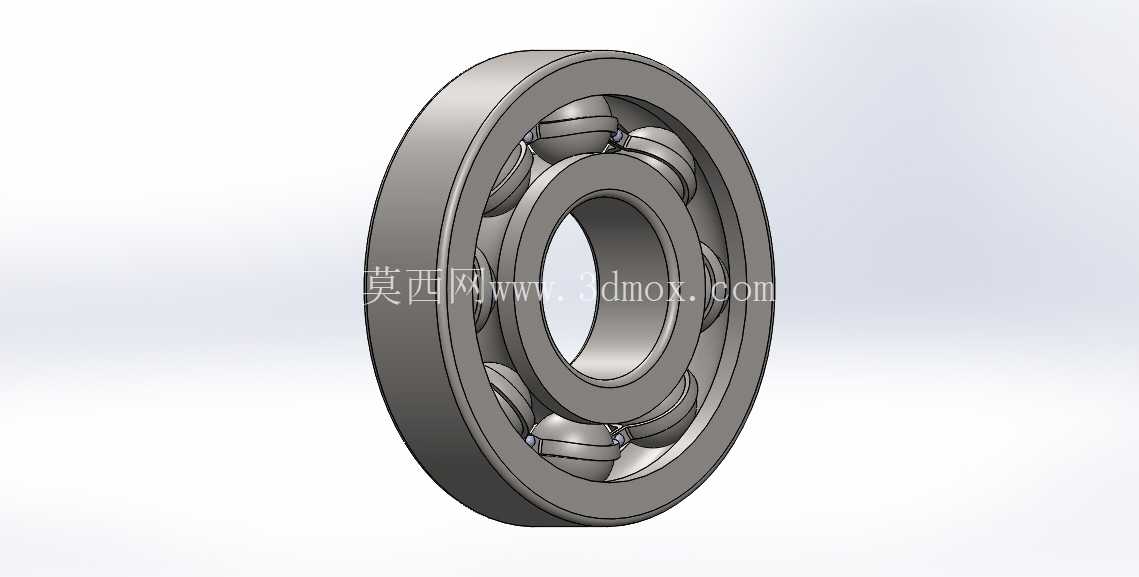

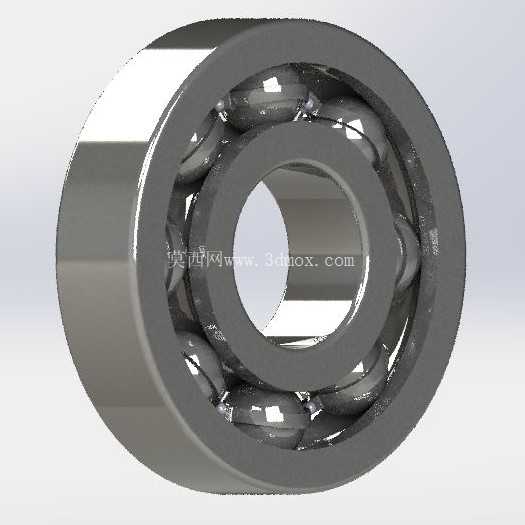

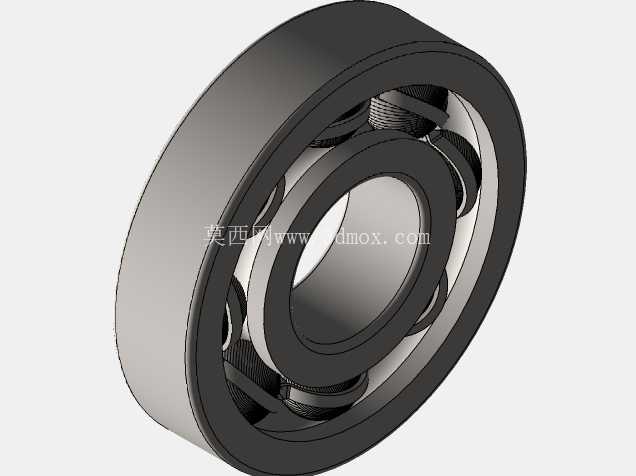

从结构设计逻辑来看，这类滚珠轴承的核心组成分为四个部分：与旋转轴过盈配合的内圈，与轴承座孔过渡配合的外圈，均匀排布在内外圈滚道之间的钢制滚珠，以及用于分隔相邻滚珠、避免滚动体直接接触产生额外摩擦磨损的保持架。建模过程中需要严格控制滚道的曲率半径参数，通常滚道圆弧半径略大于滚珠半径，保证滚珠与滚道之间存在合理的接触角，既能够均匀承受径向载荷，也可承受一定比例的双向轴向载荷，避免载荷集中在滚道边缘造成点蚀失效。保持架的兜孔间隙需要控制在合理范围，既要保证滚珠能够在兜孔内自由滚动，又要避免间隙过大导致滚珠运转过程中产生窜动、引发额外的振动与噪音。

在安装边界的尺寸匹配上，这类轴承的选型与安装需要重点关注几个核心尺寸参数：内圈内径是与轴颈配合的关键尺寸，通常采用基孔制配合，根据载荷大小、转速高低选择不同的配合公差，重载高转速工况下选择较紧的过盈配合，避免内圈与轴之间出现相对滑动磨损轴颈；外圈外径是与轴承座安装孔配合的尺寸，多采用基轴制配合，考虑到装配便利性与热胀冷缩的补偿需求，通常配合间隙略大于内圈与轴的配合；轴承的整体宽度尺寸决定了轴承座安装位的轴向空间预留，同时要匹配对应的密封件、挡圈或者锁紧螺母的安装空间，避免装配时出现轴向尺寸干涉。

实际工程应用中，这类滚珠轴承的选型需要结合具体工况做适配调整：如果应用在粉尘较大的铸造、矿山设备中，需要在轴承两侧加装防尘盖或者接触式密封圈，避免外界粉尘、碎屑进入滚道内部加剧磨损；如果应用在高温运转的设备中，需要考虑轴承材料的热膨胀系数，调整配合公差的同时选用耐高温的润滑脂；如果是高速运转的主轴类应用，需要对滚珠的精度等级、滚道的表面粗糙度提出更高要求，同时优化保持架的动平衡性能，降低高速运转时的振动幅值。建模过程中需要还原各零件之间的装配约束关系：内圈与轴的同轴度约束、外圈与轴承座的同轴度约束、滚珠与内外圈滚道的相切约束、保持架与滚动体的位置约束，确保装配完成后模型能够模拟真实的旋转运动状态，不会出现干涉或者自由度异常的问题。另外在细节处理上，轴承的内外圈边角需要做合理的倒角处理，既能够避免装配时锐边划伤安装面，也能够减少热处理过程中的应力集中问题，提升零件的疲劳强度；滚道表面的建模需要保证圆弧面的顺滑过渡，不能出现折线或者曲率突变的情况，否则会导致模拟运转时滚珠与滚道的接触应力计算出现偏差，影响后续的有限元分析结果准确性。
