胡克式万向传动十字轴连接结构

在跨轴线动力传输场景中，这类十字轴式万向连接结构是解决两轴存在夹角、安装偏移工况下扭矩传递的核心部件，常见于车辆底盘传动、工业设备进给轴联动、农业机械动力输出端等需要变角度传力的位置，区别于刚性联轴器只能同轴连接的局限，它可以在两轴轴线夹角处于动态变化的状态下持续可靠传递旋转动力，不会因为轴系的相对摆角出现卡滞或传动中断。

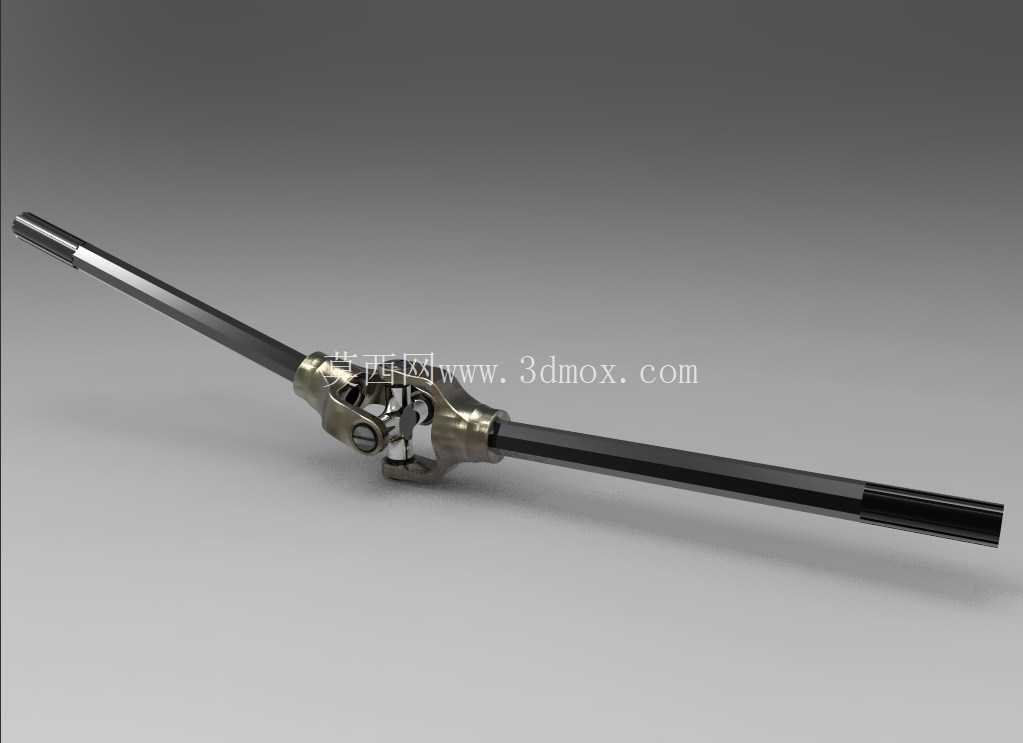

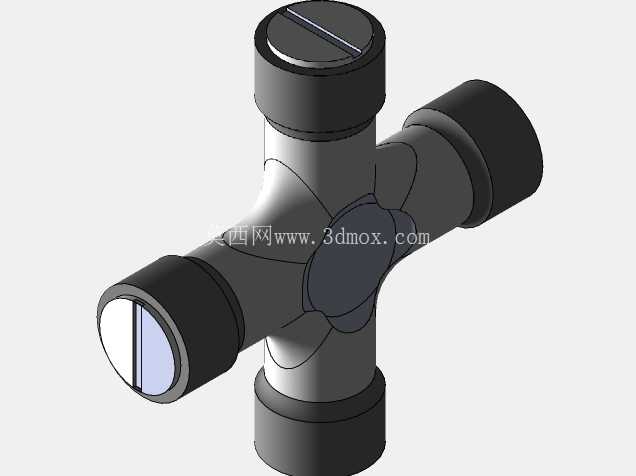

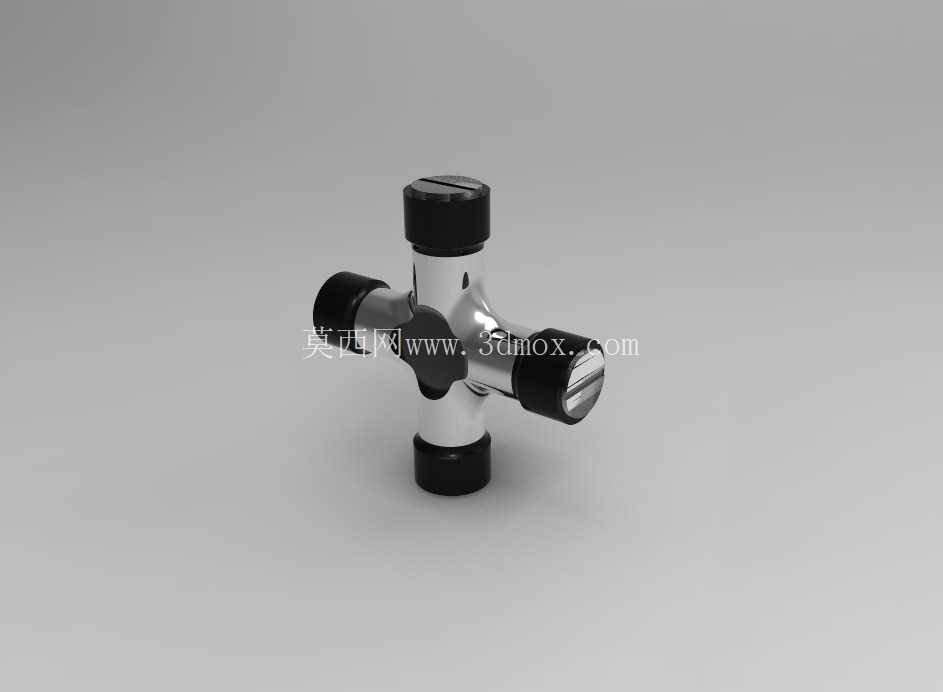

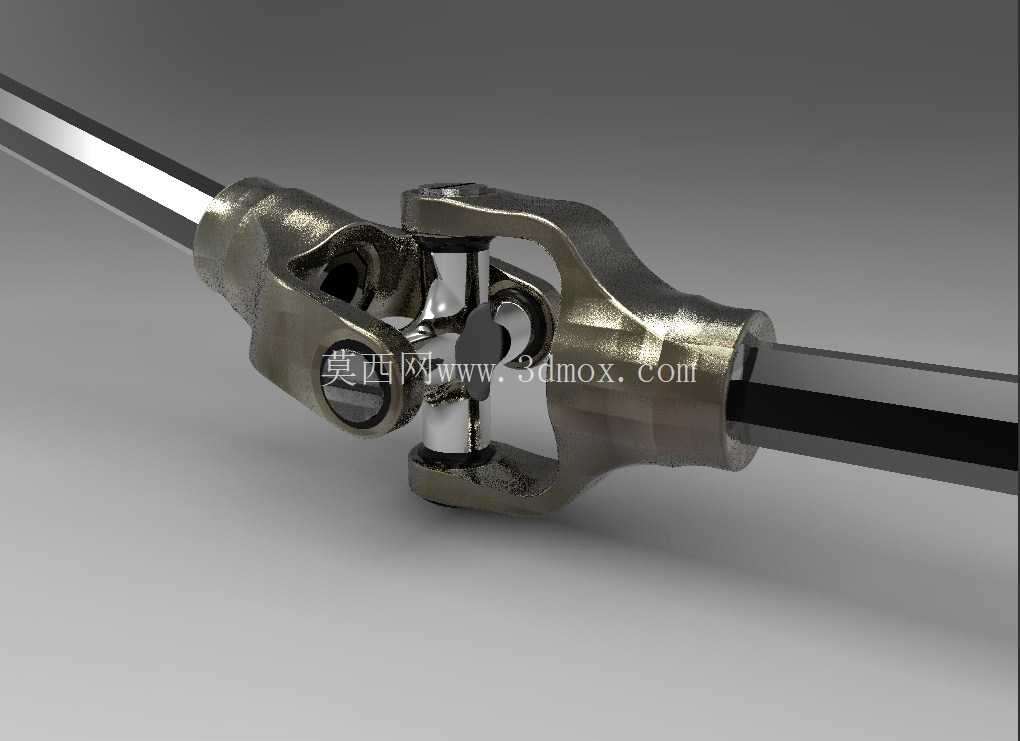

从结构设计逻辑来看，该结构采用十字销作为核心传力载体，两个叉形接头分别与待连接的两根轴端固定，十字销的四个轴颈分别嵌入两个叉头的对应轴孔内，配合耐磨衬套形成可相对转动的铰接副，当主动轴转动时，扭矩通过叉头传递到十字销，再经由十字销传递到从动侧叉头，即使两轴之间存在一定角度的偏转，十字销可以在轴孔内自适应转动，补偿轴线的角度偏移，保证动力传输不中断。设计过程中需要重点校核十字销轴颈的剪切强度与接触应力，因为传动过程中所有扭矩都要通过十字销的四个接触面传递，在冲击载荷工况下还要额外考虑销颈的疲劳强度，避免长期交变载荷下出现断裂失效。

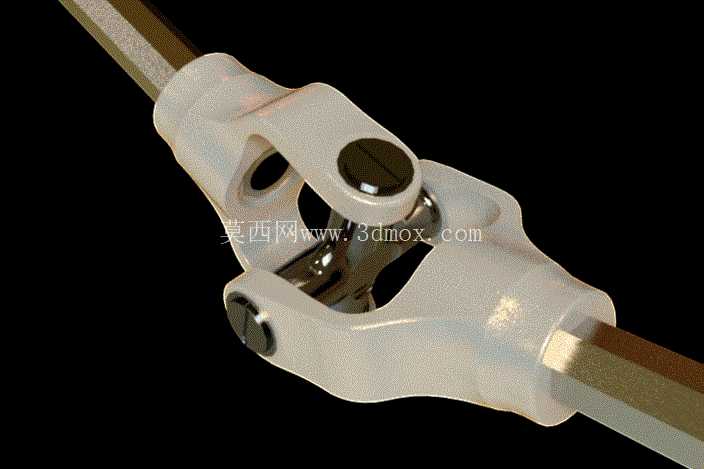

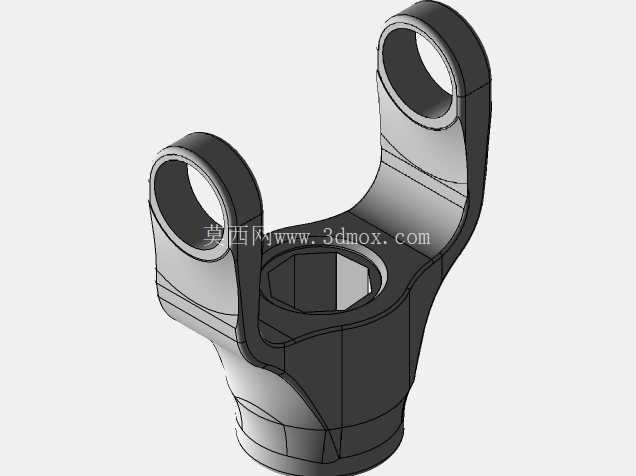

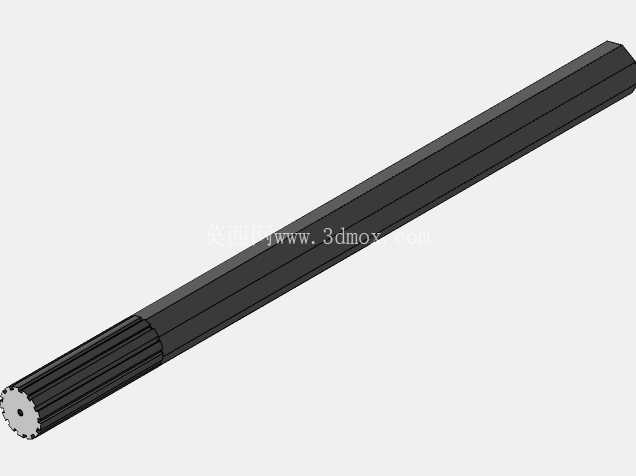

叉形接头的外形采用流线型过渡设计，并非单纯为了外观规整，而是为了降低大角度偏转时叉头与相邻部件的干涉风险，同时减少应力集中——叉头与轴体连接的根部做了大圆弧过渡处理，避免扭矩传递时根部截面突变产生应力集中导致开裂。轴端的连接段采用等直径圆柱结构，可以适配不同的轴套、夹紧环等连接配件，安装时不需要对轴端做额外的异形加工，降低现场装配的加工成本。

实际选型应用时，需要明确安装边界的几个核心参数：首先是两轴之间的最大工作摆角，这类结构的单节万向节允许的工作夹角通常在15-25度区间，如果夹角过大会导致十字销轴颈的接触应力急剧上升，同时传动效率下降、磨损加快；其次是连接轴的直径匹配，该结构的轴孔与待连接轴采用间隙配合，装配时需要保证轴的插入深度足够，避免传动过程中轴头脱出；另外要注意十字销的轴向定位，每个轴颈端部都设置了限位结构，防止工作过程中十字销轴向窜动脱出，日常维护时只需要定期在轴颈配合面加注润滑脂，降低铰接副的磨损速率即可。

在传动特性上，单节十字轴万向节存在瞬时传动比波动的问题，也就是当主动轴匀速转动时，从动轴会存在周期性的转速波动，夹角越大波动幅度越明显，因此在高精度传动的场景下，通常会成对使用两个万向节，通过中间轴连接，保证输入与输出端的转速同步，抵消单节带来的转速波动。而在对传动精度要求不高、转速较低的工况下，单节结构就可以满足使用需求，结构更紧凑，安装占用空间更小。

建模过程中需要重点处理几个配合面的公差：十字销轴颈与叉头轴孔的配合公差通常选H7/h6间隙配合，既保证转动灵活，又不会因为间隙过大产生传动冲击；叉头的两个轴孔同轴度、以及两个叉头轴线的垂直度需要严格控制，否则装配后会出现转动卡滞，额外增加传动阻力，加速部件磨损。外观上的包覆结构除了防护作用，还可以阻挡外部粉尘、碎屑进入铰接配合面，避免磨粒磨损延长部件使用寿命，同时包覆层采用圆角过渡，没有尖锐棱角，也能避免安装维护过程中剐蹭操作人员。
