小型轮毂电机配套螺旋弹簧减震器结构

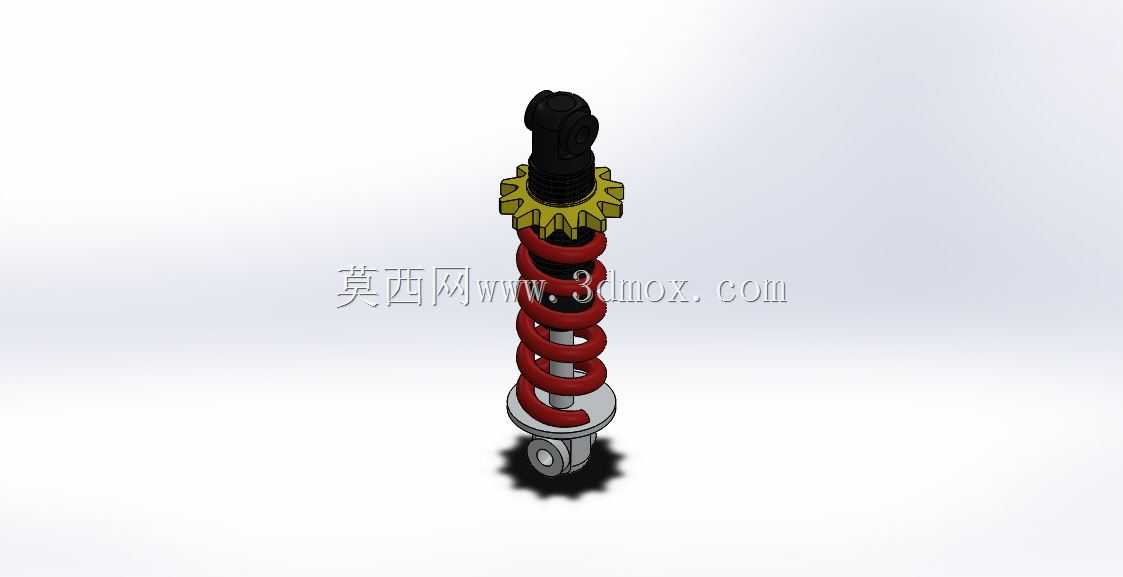

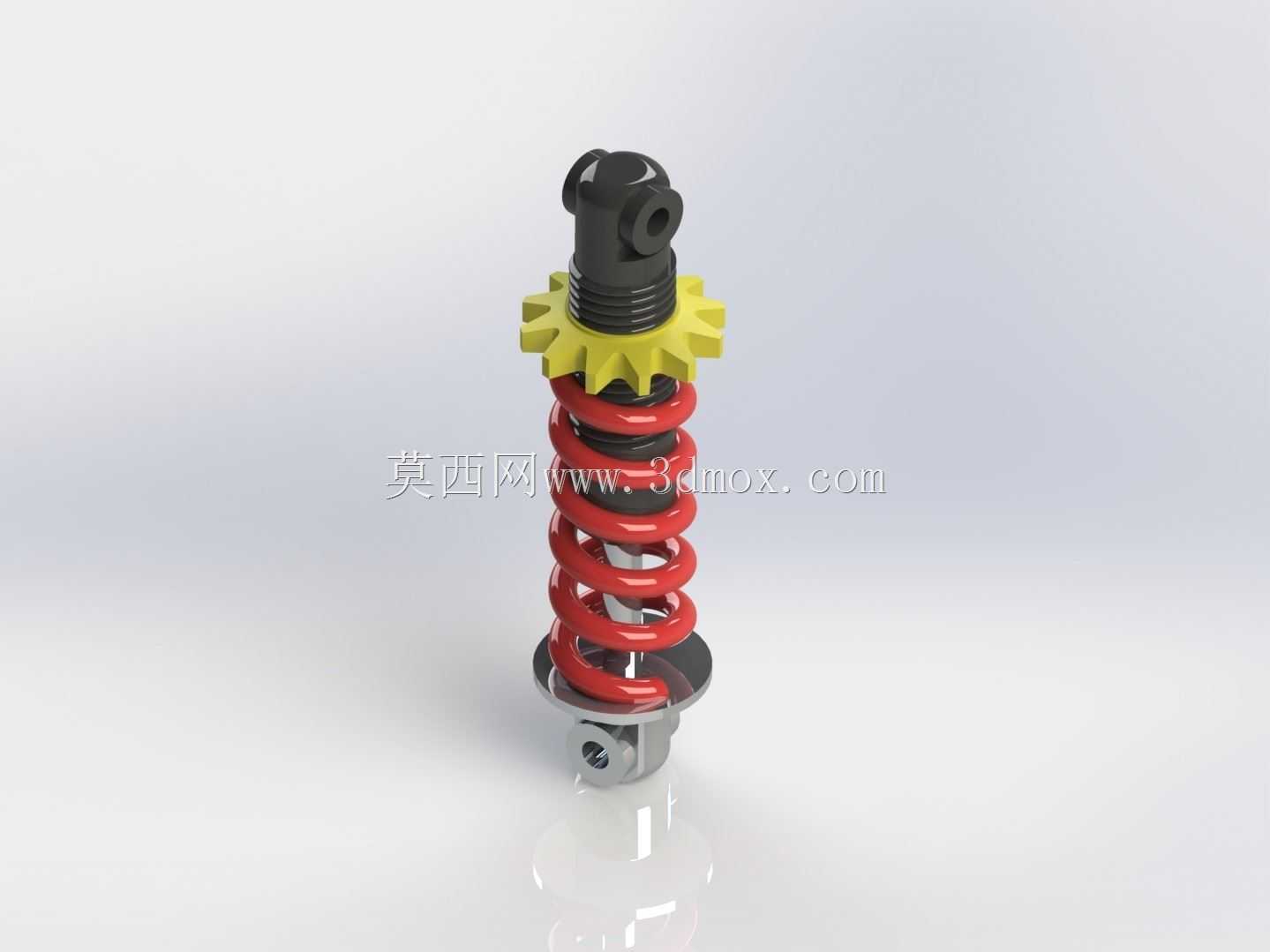

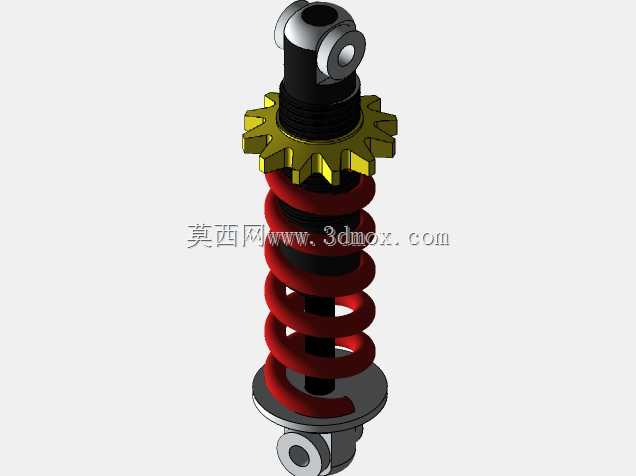

　　这类螺旋弹簧式减震器常配套在小型电动两轮车、低速代步车的轮毂电机旁，承担行驶过程中路面冲击的缓冲与阻尼耗散作用，避免轮毂电机直接承受颠簸带来的刚性冲击，延长电机内部绕组、轴承的使用寿命，同时保障行驶过程中轮端与地面的贴合度，提升操控稳定性与乘坐舒适度。从结构设计来看，上端采用带铰接孔的吊耳结构，可直接与车架端的安装支座通过销轴铰接，预留的铰接间隙能适配轮端跳动时的小角度摆动，避免安装位出现卡滞或附加应力；下端为带安装孔的托盘结构，与轮边摇臂或轮毂支架固定，上下安装位的同轴度公差控制在0.1mm以内，保证弹簧压缩过程中不会出现偏磨、卡滞的问题。中间的螺旋弹簧采用等节距圆柱螺旋设计，弹簧丝直径根据额定承载匹配，

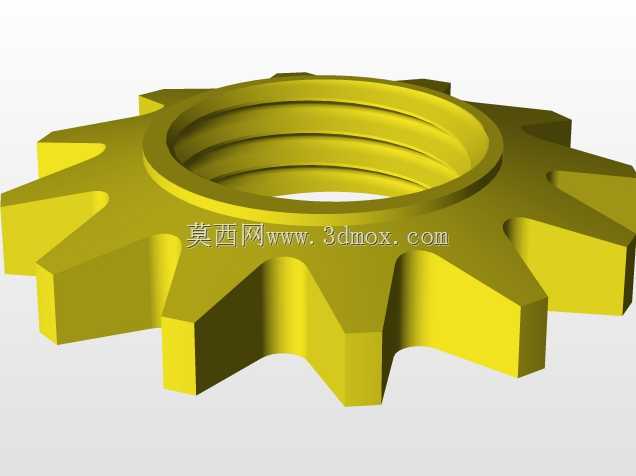

　　预压量设置在总行程的15%左右，既能过滤路面细碎颠簸，又能在过减速带、坑洼路面时提供足够的支撑力，避免弹簧压并导致刚性冲击；弹簧上端的星形调节齿圈可通过专用工具旋转，调整弹簧预紧力，适配不同载重需求，比如单人骑行、载物行驶时可对应调整预压量，获得合适的悬架软硬表现。设计过程中需要重点考虑安装边界尺寸，整体压缩到最短时的长度要满足轮端最大跳动行程的避让需求，避免减震器触底损坏；弹簧外径要和周边的轮毂电机线束、刹车管线预留至少5mm的安全间隙，防止行驶过程中弹簧往复运动剐蹭管线造成破损。阻尼部分集成在上端的筒身结构内，采用液压阻尼结构，复原行程与压缩行程的阻尼比设置为3:1，压缩时阻尼较小可以快速吸收冲击，

　　复原时阻尼较大能快速抑制弹簧的往复弹跳，避免出现余震晃动感。建模时需要重点还原各部件的配合关系，比如弹簧两端的磨平圈与上下托盘的贴合面、调节齿圈与上端筒身的螺纹配合段、铰接孔内的衬套安装位，这些细节直接影响后续装配干涉检查、运动仿真的准确性，也能为后续的有限元强度分析提供精准的模型基础，方便工程师校核弹簧应力、安装座强度是否满足工况要求。
