一体翻盖式微型零件收纳小盒结构设计

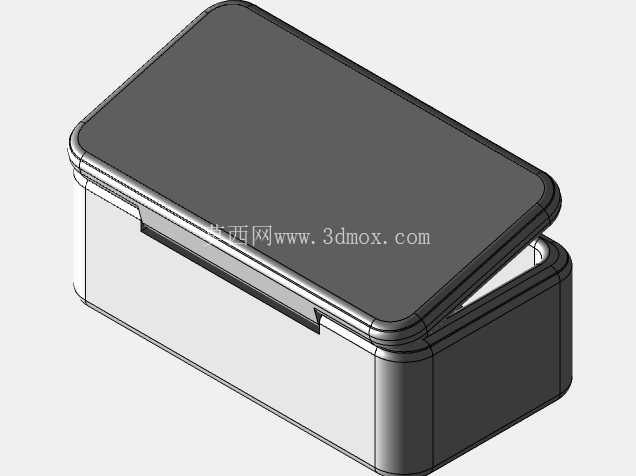

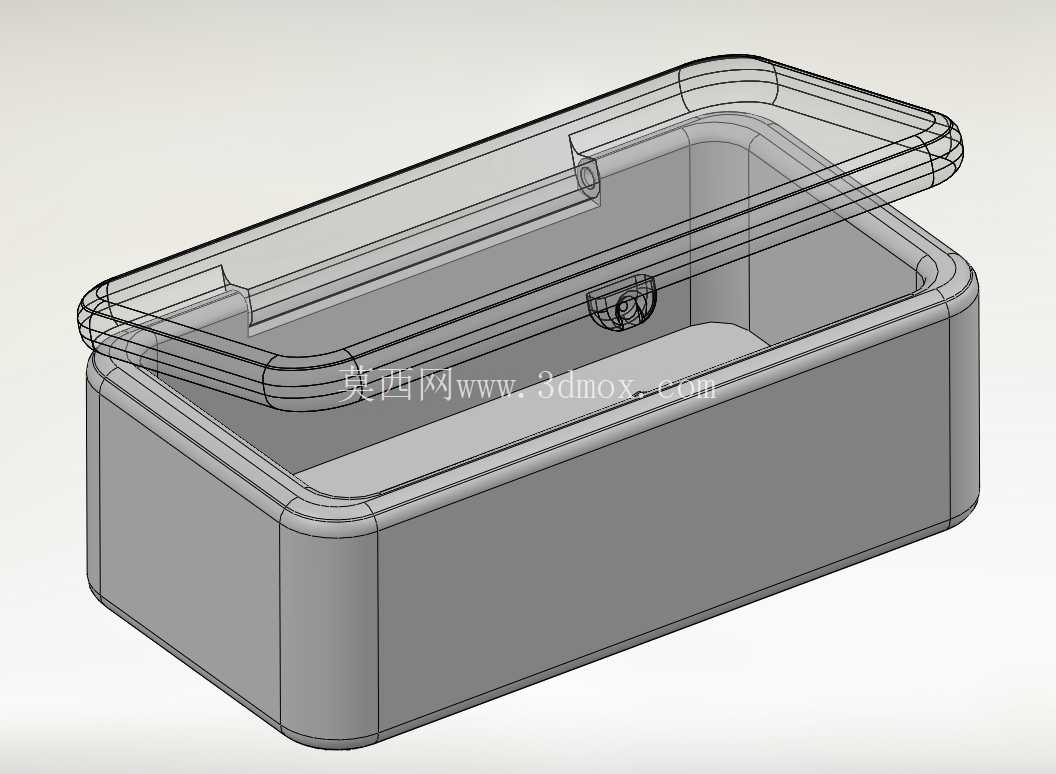

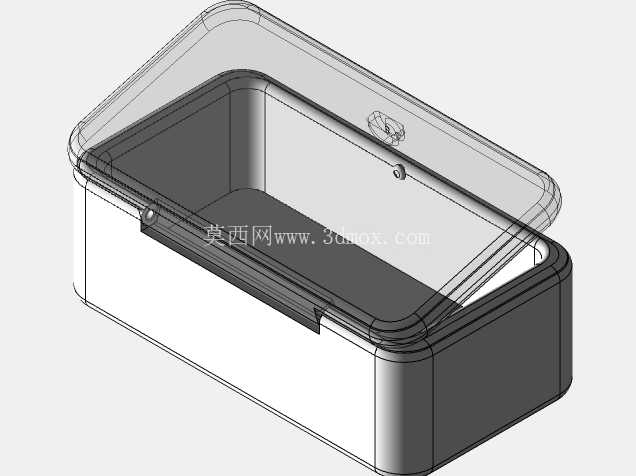

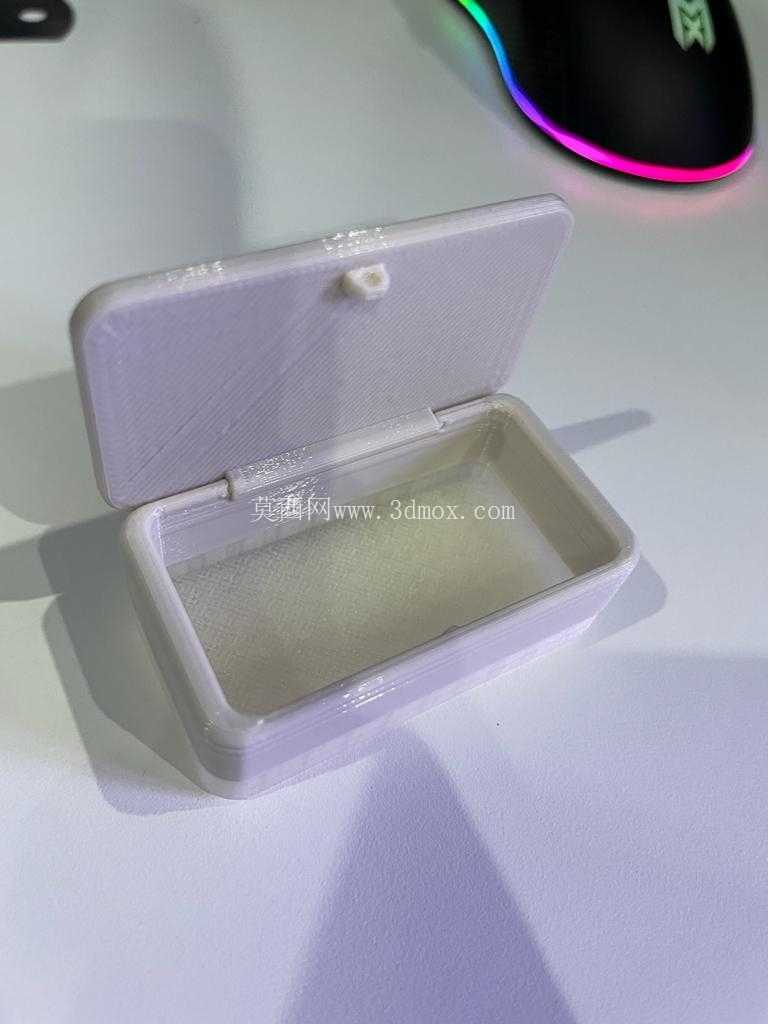

　　日常桌面零散微型零件的收纳一直是一线装配、调试工位的痛点，SD卡、USB转接头、微型螺丝、顶针这类尺寸小、易滚落、易混淆的零件，若随意堆放在工作台面，不仅会增加找寻零件的时间损耗，还容易因零件掉落造成设备装配异物风险，这款带一体翻盖的小型收纳盒正是针对这类桌面零散微型零件的收纳需求设计。从结构设计逻辑来看，盒体与翻盖采用一体化铰接结构，没有额外的金属合页或者卡扣配件，铰接位置直接通过盒体与盖体的延伸结构形成转动副，转动间隙预留0.2mm，既保证翻盖可以顺畅开合到120度左右的最大开启角度，不会因为角度过小在取放零件时被盖体遮挡操作空间，也不会因为间隙过大出现盖体晃动、松脱的问题。

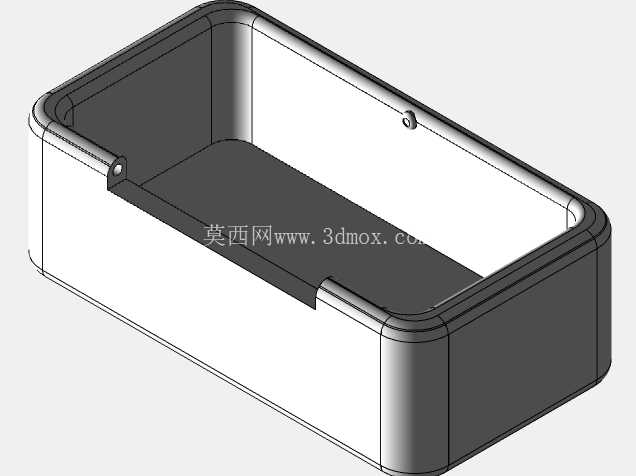

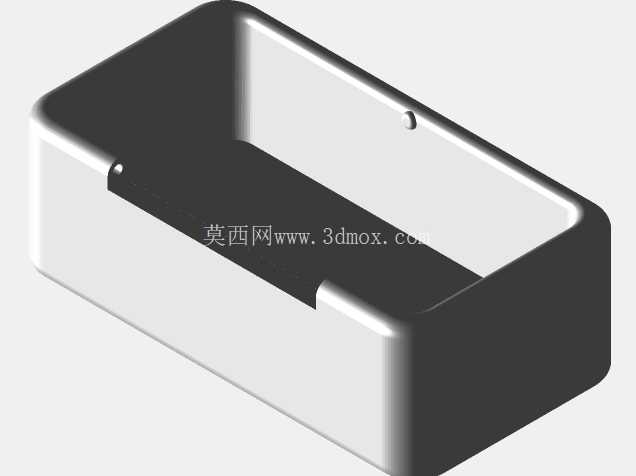

　　盒体边角全部做R3的圆角过渡，一方面是适配FDM3D打印的工艺特性，避免直角位置出现应力集中导致打印件翘边、层间开裂，另一方面圆角结构也能减少取放零件时尖锐边角对操作人员手部的划伤风险，同时在日常挪动收纳盒时，不会刮划工作台面的防静电胶皮或者桌面涂层。盒体内部做了深度25mm的平底储物腔，没有额外的分隔筋，这种无分隔的设计是为了适配不同尺寸的微型零件存放，既可以放置厚度仅1mm左右的Micro SD卡、标准SD卡，也可以容纳长度15mm以内的微型螺丝、USB蓝牙适配器、小型读卡器这类不规则外形的小物件，内部腔室的边角同样做R2的圆角处理，避免细小零件卡在直角缝隙里难以取出。

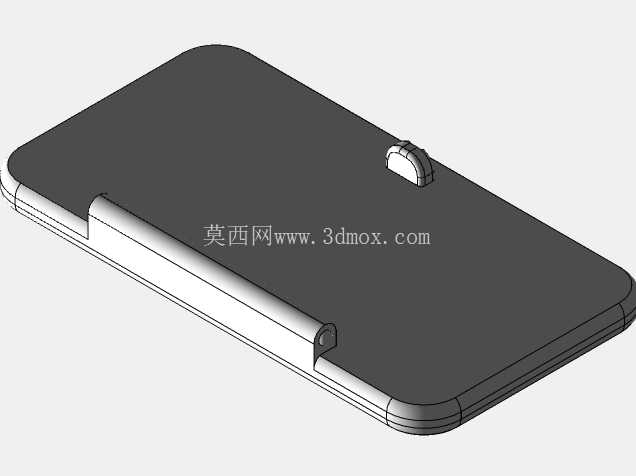

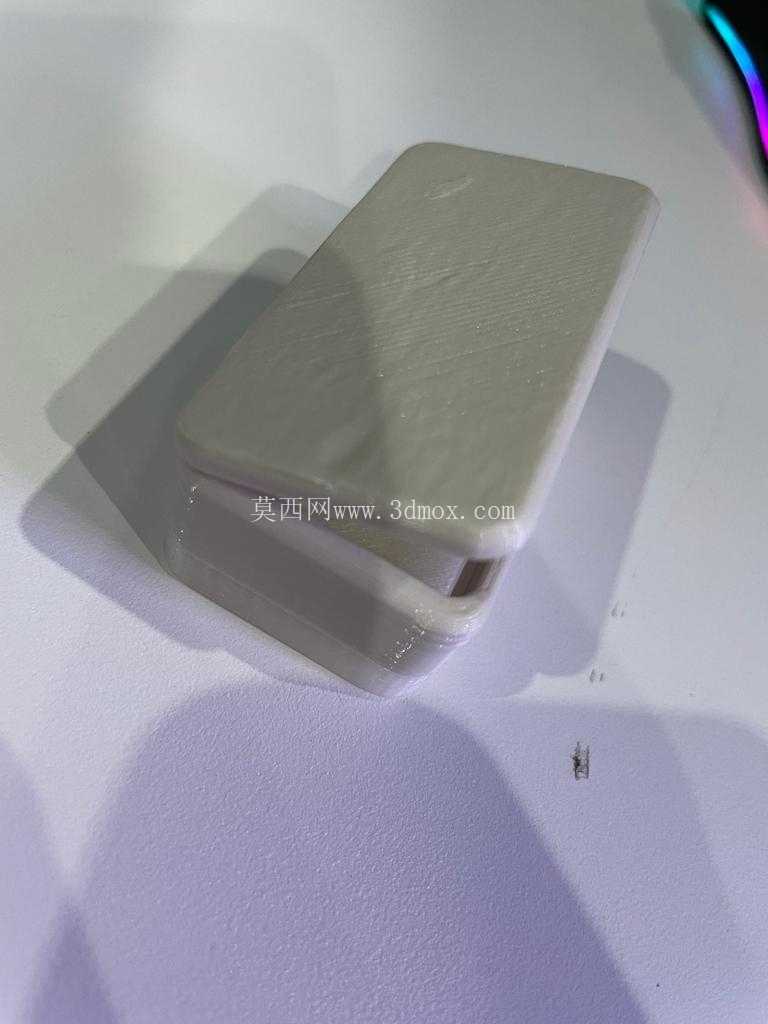

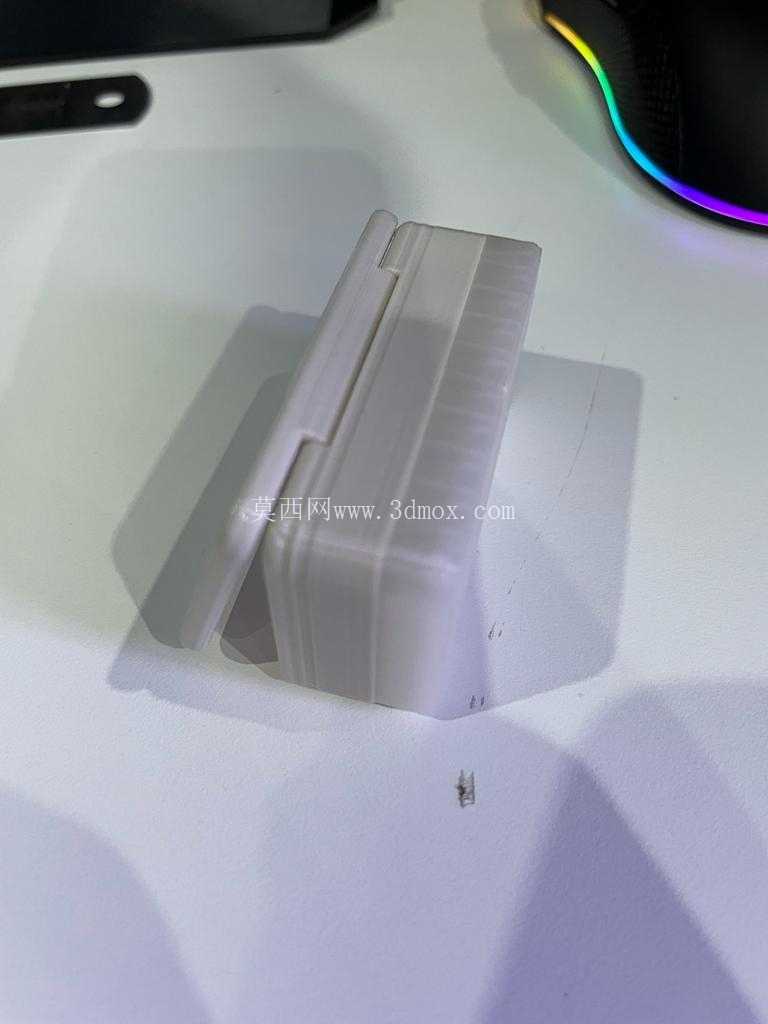

　　盖体与盒体的闭合位置设计了一体成型的卡扣凸台，凸台高度1.2mm，扣合时可以通过材料本身的微量弹性变形实现卡紧，不需要额外加装锁扣或者磁吸配件，盖体闭合后与盒体上沿的贴合间隙控制在0.15mm以内，能够阻挡日常桌面的灰尘落入盒内，避免存放的电子触点类零件因为积灰出现接触不良的问题。从安装与摆放边界来看，这款收纳盒的整体外形尺寸控制在长100mm、宽60mm、高35mm的范围内，占用的桌面空间不足一张普通名片的大小，可以直接摆放在工作台的边角位置、显示器支架的下方空隙，或者嵌入桌面工具架的预留格位中，不会占用核心操作区的装配空间。盒体底部做了0.5mm深度的磨砂平面处理，放置在光滑的桌面时具备足够的静摩擦力，单手掀开盒盖的时候不会出现盒体随翻盖动作被带起的情况，不需要额外粘贴防滑胶垫。针对3D打印的工艺适配，整个模型的所有壁厚都统一设置为2mm，既保证了打印完成后的盒体具备足够的结构强度，日常拿取、轻微摔落不会出现开裂，也不会因为壁厚过大造成打印材料的浪费，同时所有竖直面都做了0.5度的脱模斜度，不管是采用PLA、ABS还是PETG材料打印，都不需要额外添加支撑结构，打印完成后只需要去除底部的打印 raft 就可以直接使用，不需要后续的打磨、装配工序。

　　在实际工位应用中，这类小型收纳盒可以根据存放零件的类型做多个分类摆放，比如单独存放SD卡与读卡器的盒体、单独存放不同规格微型螺丝的盒体、单独存放小型电子接插件的盒体，统一的外形尺寸可以并排整齐摆放，避免桌面零散物件杂乱堆放。铰接位置的转动阻尼经过结构优化，翻盖开启到任意角度都可以保持停留，不会因为桌面轻微震动就出现盖体自动闭合的情况，取放零件时不需要一直用手扶住盖体，单手就可以完成零件的拿取与放回操作。盒体的外表面没有设计多余的防滑纹路或者装饰结构，保持平整的外表面方便后续粘贴标签标识，标注内部存放的零件类型，进一步提升工位零件管理的效率。
