桌沿卡扣式织物悬挂固定夹结构

　　这款桌边卡扣式悬挂固定结构，核心解决的是工位、操作台边缘零散织物、小物件的临时悬挂收纳需求，在生产车间流水线工位、实验室操作台、日常办公桌面场景下都有很高的适配性，不需要对桌面进行打孔、粘贴等破坏性改造，靠自身卡扣结构的过盈配合就能完成固定，拆装移位都非常便捷。从结构设计逻辑来看，整个零件分为两个功能区段，上部是C型卡扣段，开口尺寸匹配常规18-25mm厚度的桌板、层板边缘，卡扣内侧做了微小的倒扣倾角，卡入桌板后能依靠材料自身的弹性形变产生抱紧力，即使悬挂一定重量的物件也不会出现滑脱、移位的问题，卡扣的壁厚做了梯度设计，受力集中的转角位置加厚1.2mm，避免反复拆装出现应力断裂，开口边缘做了R1.5的圆角导边，卡入时不会刮伤桌板表面的涂层或饰面。

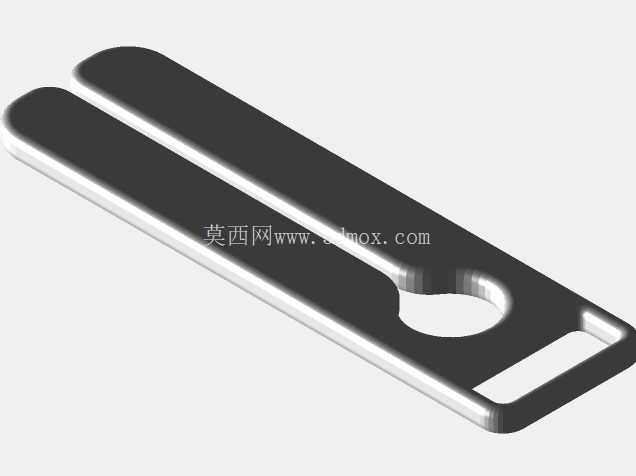

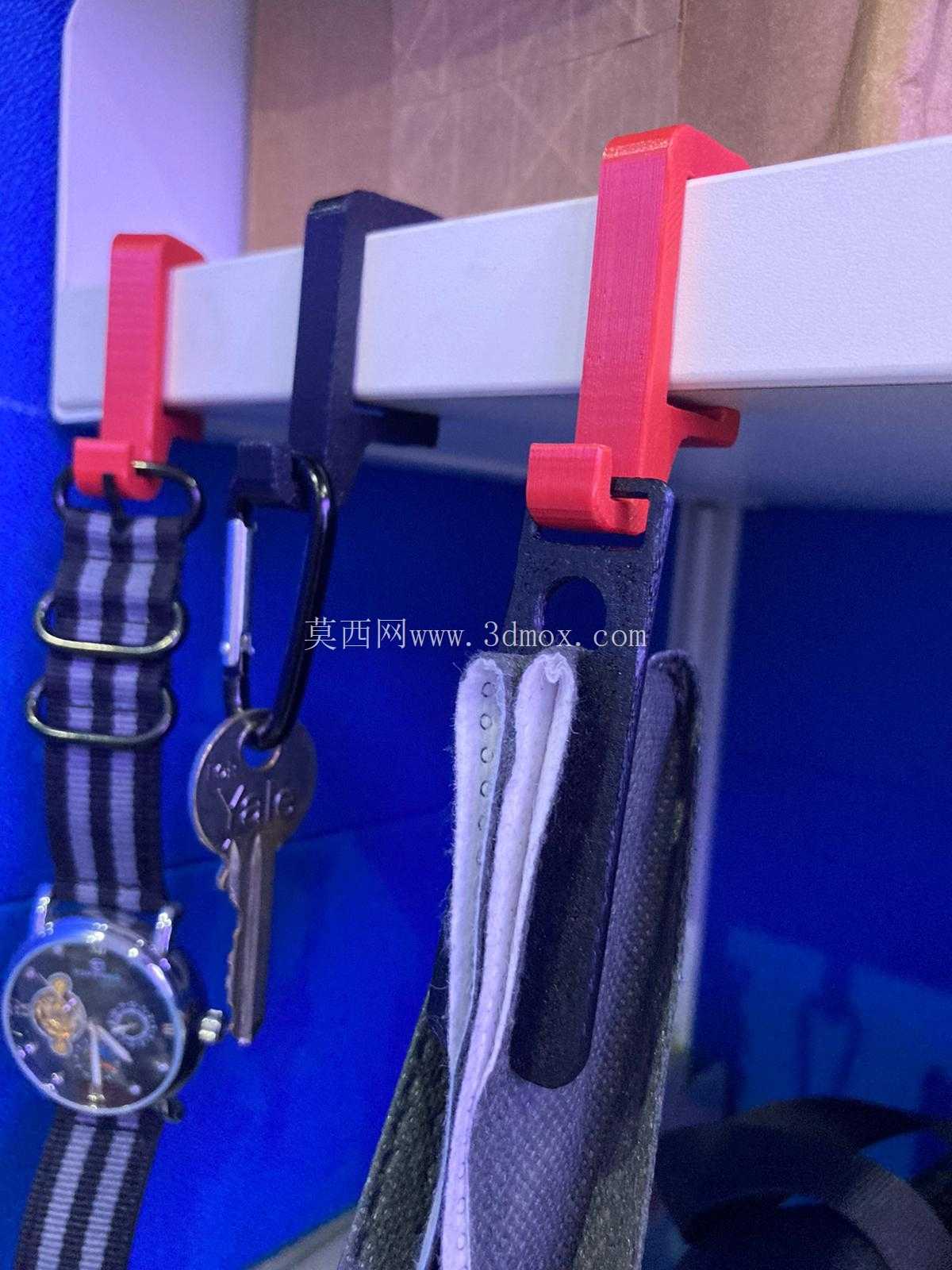

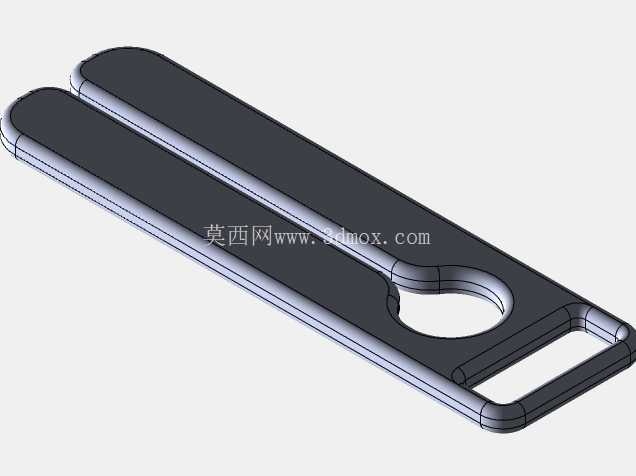

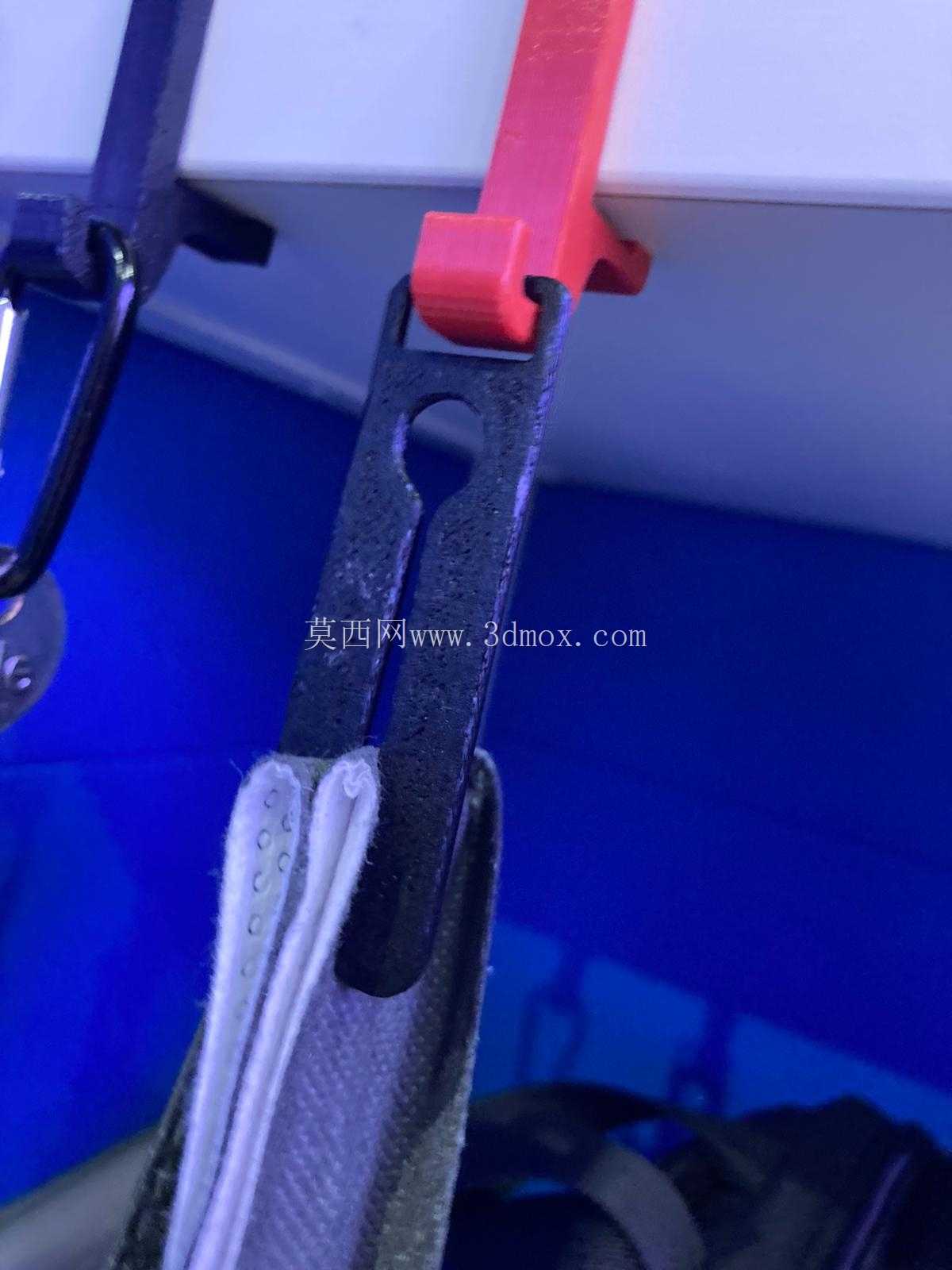

　　下部是挂接段，采用带开口限位的挂耳结构，挂孔的尺寸适配常规挂绳、织物挂袢的穿入需求，开口位置做了窄边限位设计，挂入的物件不会因为日常碰触、晃动从挂孔中脱出，挂耳和上部卡扣的连接位置做了三角加强筋，分散悬挂重物时的应力集中，长期承重也不会出现连接段弯折断裂的问题。从实际使用场景出发，这款结构可以用来悬挂工作面罩、擦机布、小型工具挂袋、工作牌等工位常用的零散物件，把桌面的垂直空间利用起来，避免零散物件堆放在操作台面占用作业空间，也能减少物件乱放导致的遗失、污染问题。设计时充分考虑了不同安装边界的适配性，C型卡扣的开口深度做到30mm，即使桌板下方有加强筋、封边条凸起，只要凸起高度不超过8mm都能正常卡入安装，不需要额外做结构修改。

　　零件整体采用一体化结构设计，没有额外的装配零件，不管是采用3D打印小批量制作，还是开模注塑批量生产，都能做到一次成型，不需要后续的组装工序，生产效率更高，成本也更容易控制。外形上没有多余的装饰结构，所有曲面和转角都做了圆角过渡，没有尖锐的棱角，日常使用时不会刮勾衣物、划伤手部，挂接段的外侧面做了微弧处理，和悬挂的织物接触时不会因为棱角压出明显折痕，也能减少织物挂袢的磨损。在承重设计上，常规PLA、ABS等常用工程塑料制作的情况下，单夹可以稳定悬挂1.5kg以内的物件，满足工位小物件悬挂的承重需求，如果需要悬挂更重的物件，只需要适当调整卡扣段的壁厚和加强筋尺寸，不需要改动整体的结构逻辑就能适配。

　　安装时不需要额外的工具，只需要将上部卡扣对准桌板边缘按压到位即可，拆卸时向上扳动卡扣尾部就能轻松取下，不会在桌板上残留胶痕或者打孔痕迹，对于需要经常调整工位布局、临时增设收纳点的场景非常友好。结构的尺寸设计非常紧凑，卡装完成后突出桌板侧面的尺寸不到20mm，不会对桌边人员的走动、操作造成磕碰阻碍，多个卡扣并排安装时也不会互相干扰，可以根据悬挂需求灵活调整安装位置和数量。
