蜂窝结构六角刮刀3D打印工具设计

在FDM熔融沉积成型的3D打印作业流程里，打印完成后的工件取件、支撑去除、底面毛边修整是高频刚需操作，常规的金属铲刀虽然硬度足够，但在面对PLA、PETG这类常见打印耗材时，过硬的刃口很容易划伤打印平台的PEI涂层、玻璃面板，甚至因为施力角度不当直接撬坏刚打印完成的薄壁工件，造成零件报废。这款六角刮刀的设计，就是针对桌面级3D打印的后处理场景做的定向优化，整体采用一体化打印成型的结构，不需要额外装配紧固件，打印完成后去除少量支撑就能直接投入使用。

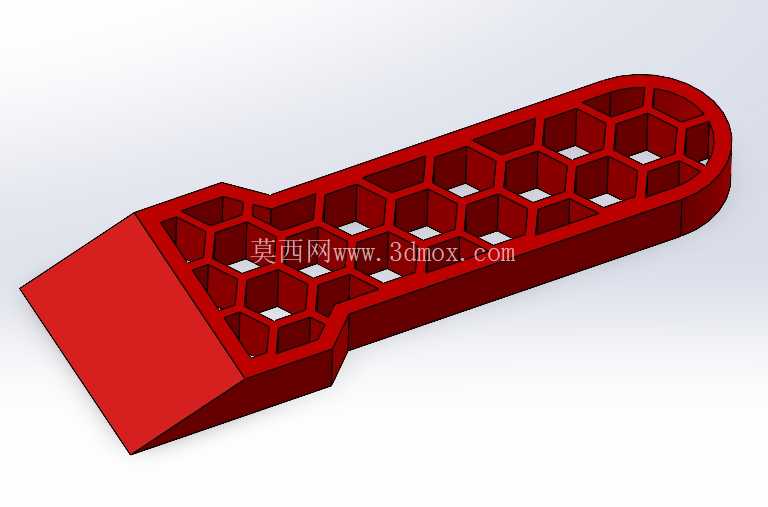

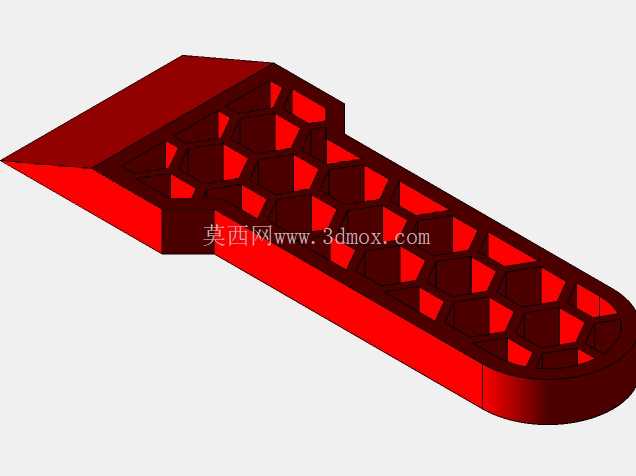

从结构设计逻辑来看，手柄区域采用正六边形蜂窝镂空的拓扑结构，这种结构在同等耗材用量下，能获得比实心结构高40%以上的抗弯刚度，握持的时候蜂窝的棱边刚好贴合指腹的受力位置，长时间施力刮削也不会出现硌手的问题，同时镂空结构能大幅降低打印耗材用量，缩短打印时长，手柄末端做了圆弧过渡处理，避免直角棱边在手掌施压时造成局部压强过大的问题。刃口部分采用斜切式的平直刃设计，刃口角度设置为30度，这个角度既保证了刃口有足够的强度，不会在刮削硬制耗材时出现崩口，又能保证刃口顺利切入打印件和平台之间的缝隙，不会因为角度过钝导致需要施加过大的外力。

实际使用的时候需要注意，打印该刮刀时建议将整体比例缩放至原尺寸的50%左右，这个尺寸下的刮刀整体长度适配成年人手掌的握持跨度，刃口宽度刚好适配大多数桌面级3D打印机的平台操作间隙，不会因为尺寸过大导致在狭小的打印机成型舱内操作受限，也不会因为尺寸过小导致施力时力矩不足。刃口部分在打印时建议设置100%填充，保证刃口的结构强度，手柄蜂窝区域可以设置20%-30%的填充率，在保证结构刚度的同时兼顾打印效率。

这款刮刀的适用场景不局限于3D打印平台的工件铲除，针对打印完成后零件表面的层纹凸起、支撑残留的小凸点，也可以用刃口侧面做轻度的刮削修整，相比普通的美工刀，一体化塑料结构的刮刀不会出现刀刃断裂飞溅的风险，在桌面级作业环境下使用安全性更高。设计时特意将整体壁厚设置为均匀的2.5mm，这个壁厚适配绝大多数FDM打印机的常规喷嘴口径，不需要做特殊的参数调整就能顺利打印，不会出现壁厚过薄导致的打印翘曲，也不会因为壁厚过厚导致打印时出现内部填充不足的问题。

从安装边界和适配性来看，这款刮刀不需要额外的安装固定结构，属于手持作业工具，整体成型后的轮廓没有突出的尖锐棱角，除了刃口区域外，其余边缘都做了R1的圆角处理，放置在工作台面时不会刮划桌面，日常收纳也可以直接放入工具盒，不需要额外的防护套。针对不同的打印耗材，可以通过调整打印刮刀的材料来适配使用场景，比如用PETG打印的刮刀韧性更好，适合铲除粘附力较强的柔性耗材工件，用PLA打印的刮刀硬度更高，适合处理硬质耗材的毛边修整，用ABS打印的刮刀耐溶剂性更好，可以配合少量的粘接剂溶剂做打印件的粘接面修整作业。

在结构受力的仿真验证阶段，针对手柄区域做了150N垂直载荷的受力模拟，蜂窝结构的最大形变值控制在0.2mm以内，完全满足手持刮削作业的受力需求，不会出现施力时手柄断裂的问题。刃口部分做了斜向的加强筋过渡，将刃口受力均匀传导至整个手柄框架，避免应力集中在刃口和手柄的连接位置，长期使用也不会出现连接位置开裂的问题。相比市面上售卖的金属铲刀，这款3D打印的刮刀可以根据使用者的手掌大小自定义缩放尺寸，适配不同的握持习惯，同时打印成本极低，出现刃口磨损后可以快速重新打印替换，不需要额外的刃磨维护，非常适合3D打印爱好者、小型创客工坊的日常后处理作业使用。
