四合一斜口管路收集切割定位工装

　　在多管路合流的流体输送、排气集管类部件加工场景中，单根管材逐一斜切后再拼焊的作业模式，往往会因为管口角度偏差、对接间隙不均导致后续焊接变形、流道阻力陡增，这套四合一斜口定位结构正是针对这类加工痛点设计的作业辅助工装。日常车间里做涡轮排气集管、多通路介质汇流件时，四根支管需要以固定倾斜角度汇入主通路，传统划线切割的方式，每根管材的斜口角度、端面到交汇点的距离很难做到完全一致，拼焊时需要反复修磨管口，不仅耗费工时，还容易因为修磨量过大导致管壁变薄，影响部件整体承压强度。

　　这套工装的核心作用，就是在切割工序前为四根待加工管材提供统一的定位基准，四根定位通道以交汇点为中心呈放射状排布，每个通道的倾斜角度经过精准校准，管材插入通道后端面伸出的长度统一，切割时沿着工装端面走刀，就能一次性保证四根管材的斜口角度、切割长度完全一致，后续拼焊时不需要反复修配，管口对接间隙可以控制在均匀范围内，有效降低焊接变形的概率。从结构设计逻辑来看，工装的四个通道内壁做了适配常规管材外径的公差配合，通道入口处做了微小的倒角导向，方便管材快速插入定位，不会因为管口微小的圆度误差出现卡滞；通道交汇位置做了避让空腔，避免管材插入时端部互相干涉，同时也能在切割时给切割刀具留出足够的走刀空间，不会切到工装本体。

　　工装的管壁厚度经过合理选型，既保证足够的结构刚性，在管材装夹、切割受力时不会出现形变导致定位偏移，又不会因为整体过于厚重导致搬运、装夹不便。实际使用时，这套工装可以适配小批量定制化的集管类部件加工，尤其是针对3D打印制作小批量原型件、或者薄壁管材的精密切割场景，不需要制作复杂的专用焊接夹具，仅靠切割前的精准定位就能保证后续拼合精度。工装的通道倾斜角度按照常规集管的流道优化角度设置，在保证四根支管顺利交汇的前提下，尽可能减少流道的弯折角度，降低介质在汇流位置的阻力损失，不管是用于排气系统的废气汇流，还是用于低压流体的管路汇集，都能满足流道的平顺性要求。安装使用时，工装可以通过底部的平面固定在切割工作台面上，不需要额外制作复杂的连接结构，管材插入通道后可以用快速夹钳从侧面轻压固定，避免切割过程中管材出现窜动；切割完成后松开夹钳就能取出加工好的管材，四根管材的斜口可以直接对齐拼合，不需要额外的角度校正。针对不同壁厚的管材，工装的通道内径预留了合理的调整间隙，如果需要加工不同外径的管材，只需要在通道内加装对应尺寸的轴套就能快速适配，不需要重新制作整套工装，拓展了工装的适用范围。

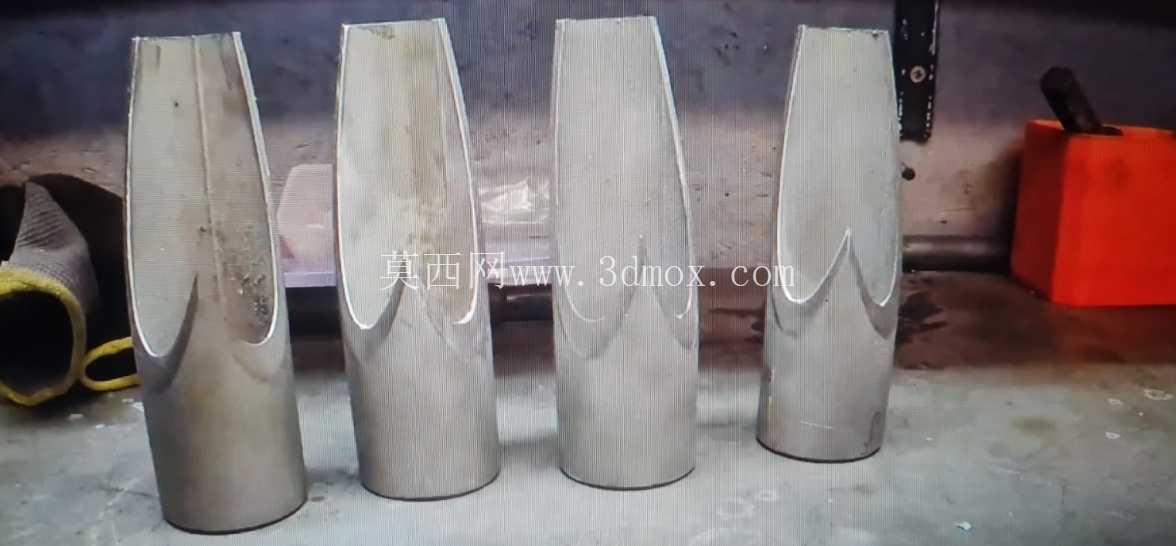

　　在实际加工场景中，这类四合一斜口集管的加工难点一直集中在斜口角度的一致性控制上，之前很多车间采用制作角度样板比对划线的方式，对操作工人的技能水平要求很高，新工人往往需要练习很长时间才能切出合格的管口，而且每次切割的精度波动很大，采用这套定位工装后，即使是技能水平一般的操作工，也能快速切出角度一致、长度统一的斜口，大幅降低了该工序的技能门槛，同时也能稳定加工质量，减少因为管口尺寸不合格导致的管材报废。另外，工装的四个通道采用对称式排布，整体受力均匀，长期使用后不容易出现单侧磨损导致的定位精度下降，日常维护只需要定期清理通道内的切割碎屑、检查通道内壁是否有磕碰划伤即可，维护成本极低。对于小批量的定制改装场景，比如改装车辆的排气集管制作、小型设备的多通路汇流管路加工，这套工装可以大幅缩短加工周期，不需要投入高额的专用模具成本，就能实现接近专业级的管口加工精度，拼焊后的集管部件内壁平顺，没有明显的对接台阶，介质通过时的紊流现象明显减少，不管是排气顺畅度还是流体输送效率，都比手工划线切割制作的部件有明显提升。
