迷你汽车保险杠压铸成型模具结构

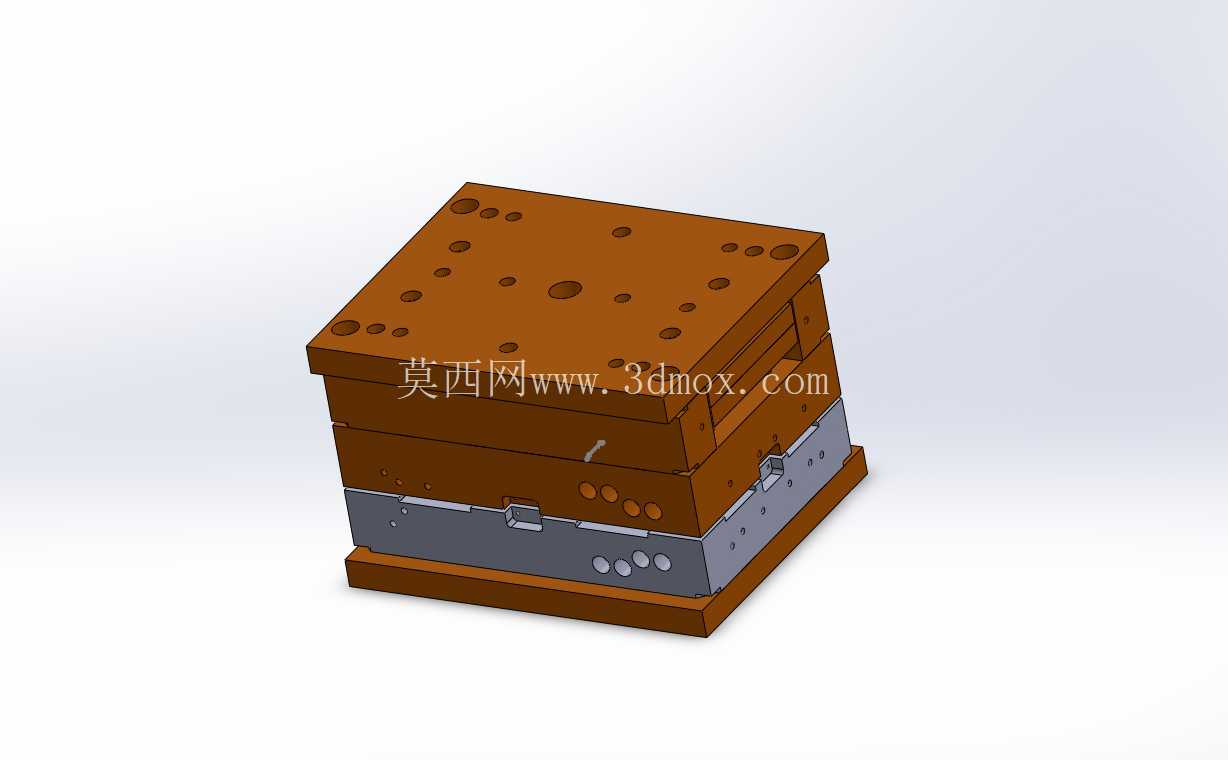

　　这套模具对应迷你车型保险杠部件的压铸成型工序，在小型代步车外饰件生产环节中，承担着将熔融金属原料压制成型为保险杠基体的核心作用，适配小批量定制化迷你车型的零部件生产需求，常见于低速代步车、迷你改装车型的零部件加工场景。从结构布局来看，模具采用单型腔布局，模架整体采用标准模胚加装定制型腔镶块的组合形式，底部设置通用模座安装面，可适配多数常规吨位压铸机的工作台装夹尺寸，安装边界预留了足够的压板锁付位置，侧面的吊装孔位也匹配车间常规吊具的吊装规格，上下模合模导向采用导柱导套配合结构，合模过程中可自动校正型腔错位，保证成型件的壁厚均匀度。

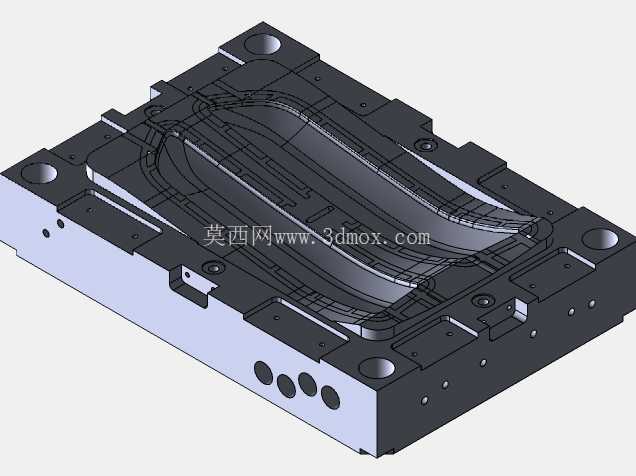

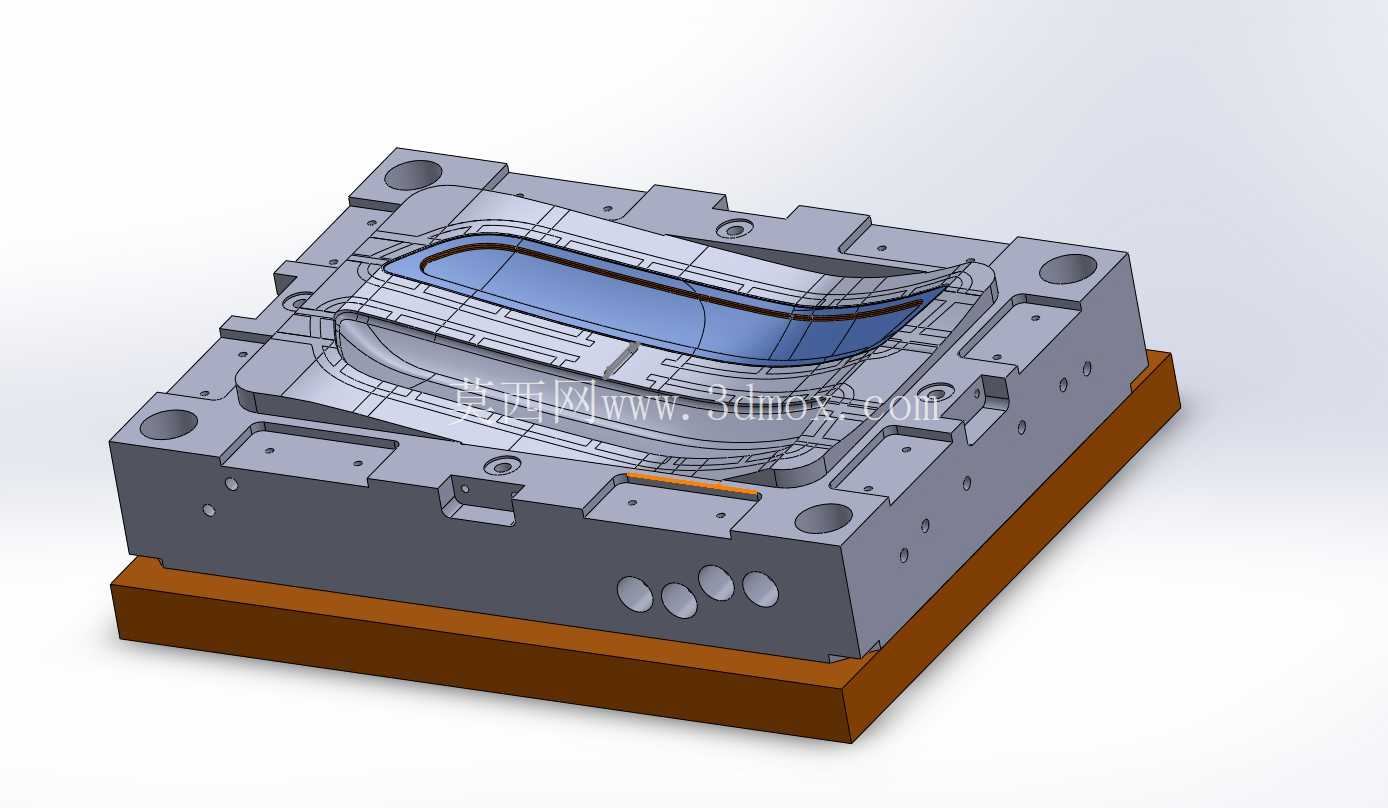

　　型腔部分完全贴合迷你保险杠的曲面造型，针对保险杠的安装卡扣位、加强筋位都做了单独的镶件拆分设计，既方便后续加工过程中的电极放电作业，也能在生产过程中出现局部磨损时快速更换镶件，减少整模维修的停机时间。冷却回路的排布沿着型腔曲面走向均匀布置，在保险杠壁厚较大的区域加密了冷却水道间距，避免成型过程中局部积热导致的工件缩孔、变形问题，浇口位置设置在保险杠非外观面的侧端，进料方向顺着金属液的流动趋势设计，可减少填充过程中的卷气、夹渣缺陷，溢料槽也对应布置在料流末端，能有效收集冷料与杂质，提升成型件的外观质量。

　　模具的顶出结构采用顶杆与顶块组合的方式，在保险杠的刚性较好的安装座位置布置大直径顶块，在曲面平缓区域布置圆顶杆，顶出行程经过核算，既可以保证成型件完全脱离型腔，也不会因为顶出行程过大导致顶出痕迹过深影响后续表面处理工序。在设计过程中，首先根据迷你保险杠的三维数模提取成型面，考虑压铸工艺的收缩率对型腔尺寸做了补偿，针对保险杠的曲面弧度做了脱模斜度校验，所有侧壁位置的脱模斜度都控制在工艺要求范围内，避免开模时拉伤工件表面。模架的刚性经过受力校核，在压铸机最大锁模力作用下，模架的变形量控制在允许公差范围内，不会因为模架变形导致飞边过大的问题。

　　侧面的抽芯结构对应保险杠侧面的倒扣位置，采用斜导柱驱动的抽芯方式，抽芯行程刚好满足倒扣位的脱模需求，抽芯滑块设置了独立的冷却回路与锁紧装置，合模时靠锁紧块承受压铸过程中的侧向推力，避免抽芯滑块后退导致的工件尺寸超差。这套模具的结构设计兼顾了加工便利性与生产稳定性，拆分的镶件可采用不同的热处理工艺，型腔接触高温金属液的部位采用耐热模具钢，模架部分采用常规模具钢，在保证模具使用寿命的前提下控制了加工成本，适合小型汽配加工厂的迷你车型零部件生产使用，生产出的保险杠基体经过后续的表面喷涂、装配工序后，可直接安装到对应迷你车型上，满足车型的外饰防护与外观造型需求。
