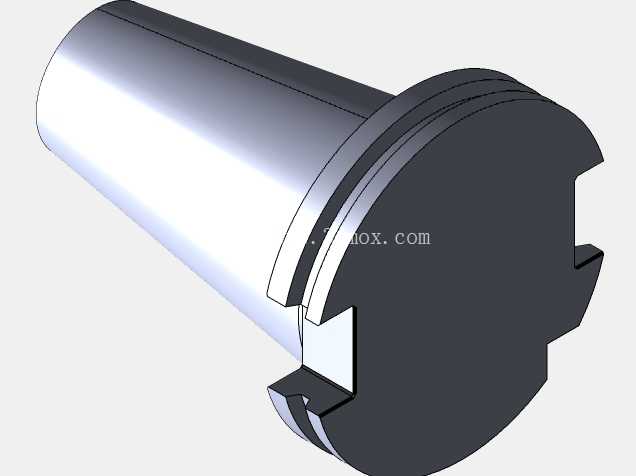

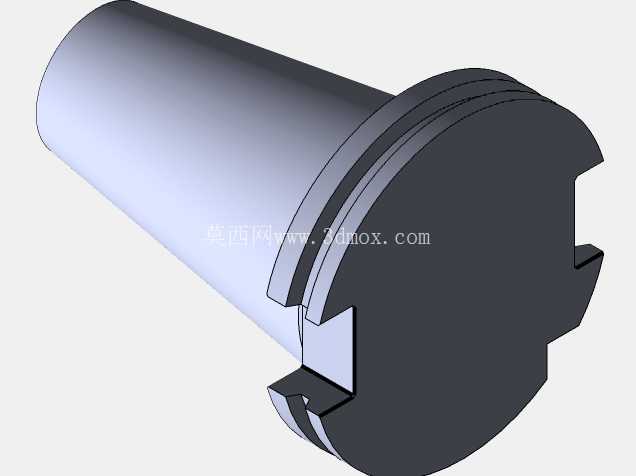

在金属切削加工的工装配套场景里,这类带SK50锥面的支架是机床主轴与刀具、工装连接环节的核心定位部件,日常多用于数控铣床、加工中心的主轴端配套,承担锥柄类刀具、检具或者专用工装的安装定位与载荷传递作用。从实际加工工况来看,支架的锥面部分需要和SK50标准锥孔完全贴合,锥面的接触精度直接决定了安装后工装的径向跳动与端面跳动值,要是贴合度不足,高速切削时很容易出现振刀、加工面粗糙度超差,甚至锥面磨损抱死的问题。
设计这类支架的时候,首先要匹配SK50锥度的标准参数,锥度比严格遵循7:24的通用机床锥柄规范,锥面的表面粗糙度要控制在Ra0.8以内,保证和主轴锥孔的接触面积不低于85%,且大端接触优先级高于小端,避免锁紧后出现锥面翘起的问题。支架尾部的凸缘结构是轴向定位的关键,凸缘的端面要和锥面轴线保持严格的垂直度,公差控制在0.005mm以内,这样安装后端面压紧时不会出现偏斜,保证轴向定位的重复精度。凸缘上开设的对称缺口是为了匹配主轴端的锁紧拉钉或者键块,既可以传递切削扭矩,又能防止支架在主轴高速转动时出现相对滑移,缺口的宽度和深度要和对应主轴的锁紧结构匹配,间隙控制在0.02-0.05mm之间,间隙过大容易产生冲击噪音,间隙过小则会出现安装卡滞的问题。
从安装边界来看,支架的圆柱段长度要根据配套工装的安装深度确定,外圆的同轴度相对于锥面轴线要控制在0.01mm以内,保证安装在圆柱段上的刀具或者工装不会出现偏心。圆柱段的直径公差一般取h6级,和配套工装的内孔形成间隙配合,方便拆装更换,同时不会因为间隙过大影响定位精度。支架的整体材质一般选用40Cr调质处理,硬度达到HB220-250,锥面部分还要进行高频淬火,硬度达到HRC45-50,提升锥面的耐磨性能,延长反复拆装后的使用寿命。
实际使用中,这类支架的载荷传递路径很清晰:切削过程中产生的径向力通过锥面均匀传递到主轴锥孔,轴向力通过凸缘端面传递到主轴端面,扭矩则通过凸缘上的缺口配合键块传递,三个方向的载荷分别由不同的结构承担,避免单一结构受力过大出现变形或者损坏。设计时还要做动平衡校核,因为这类支架多用于转速较高的加工场景,整体动平衡等级要达到G2.5以上,避免高速转动时产生离心振动,影响加工精度和主轴轴承寿命。另外,支架内部可以根据需求设计内冷通道,连通主轴的中心出水结构,让切削液可以直接通过支架内部输送到切削区域,提升深孔加工或者高速切削时的冷却排屑效果,内冷通道的孔径一般取5-8mm,通道转角处要做圆弧过渡,减少切削液的流动阻力,同时避免应力集中导致支架开裂。
很多现场加工出现的锥柄松动、加工振纹问题,往往不是主轴或者刀具的问题,而是这类支架的锥面磨损、凸缘端面有磕碰伤导致的,所以在设计时还要考虑日常维护的便利性,锥面和凸缘端面都要设计成容易修磨的结构,不需要复杂的工装就可以在平面磨床或者外圆磨床上完成精度修复,降低车间的备件成本。支架的总长也要控制在合理范围内,过长会导致主轴端的悬伸量过大,降低整个刀具系统的刚性,过短则会导致配套工装无法安装到位,一般悬伸长度和支架最大直径的比值不超过3:1,保证足够的切削刚性,满足重载切削的使用需求。
