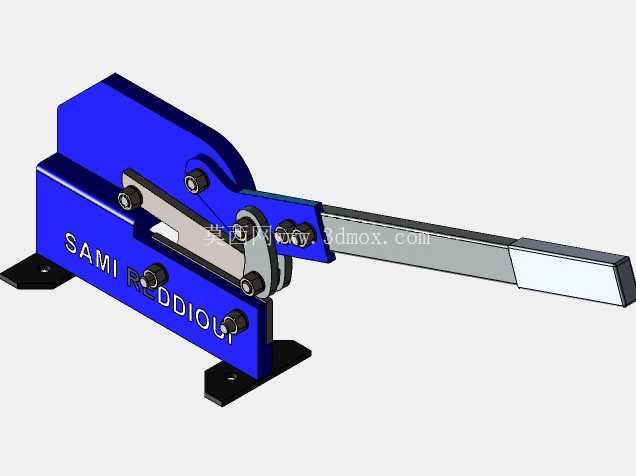

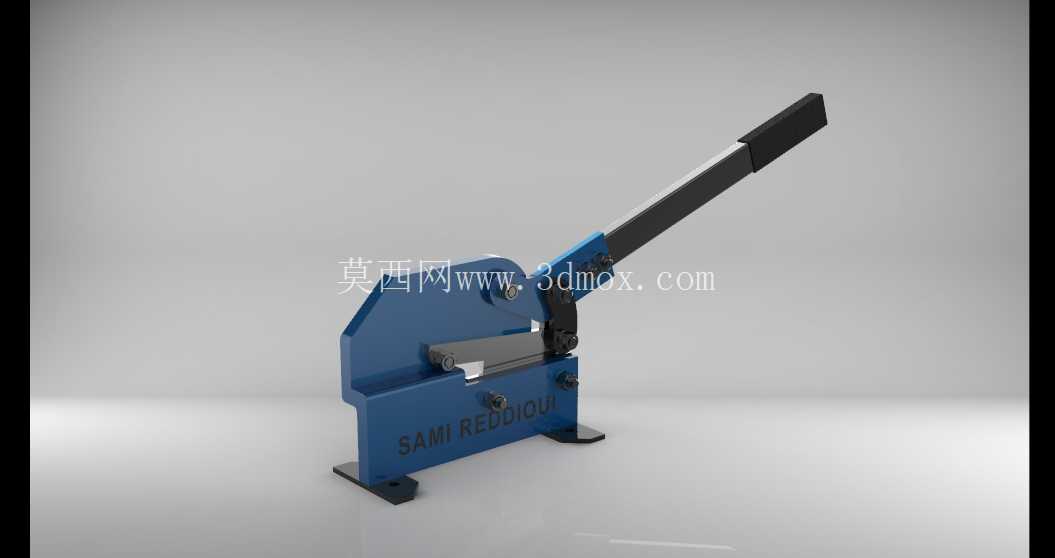

手动杠杆式钣金剪切加工设备结构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150906
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构
  • 手动杠杆式钣金剪切加工设备结构

  这款手动剪切设备的核心应用场景集中在小型五金加工车间、钣金维修站点、教学实训场地以及户外临时钣金作业点位,针对没有稳定工业电源、加工批量小、裁切精度要求适中的薄板加工需求设计,区别于大型电动剪板机的固定工位限制,该设备可通过底部安装孔固定在工作台面或者临时支架上,适配零散的钣金修配、样件试制、小件批量下料作业。从实际加工用途来看,设备可完成厚度2mm以内的低碳钢板材、薄铝板、铜板的直线裁切,也可依托刀头的贴合间隙调整,完成小曲率曲线轮廓的板材裁切,相比手持式铁皮剪,该设备依靠杠杆增力结构,操作人员仅需施加较小的手柄作用力即可完成裁切,大幅降低长时间作业的劳动强度,同时裁切断面的平整度远高于手动持剪作业,减少后续锉修打磨的工序量。功能设计上,设备采用框架式一体式铸钢机身,机身两侧的安装支脚预留螺栓过孔,可根据作业场景选择固定在木质工作台、型钢焊接支架或者混凝土台面上,安装时需保证刀头工作面与支撑台面的水平度偏差不超过0.1mm/m,避免裁切过程中出现板材卡滞、断面毛刺过大的问题;棘轮式长手柄搭配双圆形刀片进给结构,手柄握持段包覆防滑护套,操作时可通过手柄的行程分段控制裁切进给量,针对不同厚度的板材调整刀片啮合间隙,间隙调整范围在0.05mm到0.3mm之间,适配不同材质板材的裁切需求,避免间隙过小导致刀片崩口、间隙过大导致板材撕裂的问题。

  设计思路层面,整体结构优先考虑手动作业的力传递效率,将杠杆支点设置在靠近刀头的位置,力臂比达到1:12,确保操作人员施加20kg左右的手柄力时,刀头位置可输出240kg以上的裁切力,满足2mm低碳钢的剪切力需求;刀片采用高碳工具钢淬火处理,刃口硬度达到HRC55-60,保证长期使用的刃口耐磨性,同时刀片采用螺栓紧固的可更换结构,刃口磨损后可快速拆卸修磨或者更换,无需整体更换机身部件,降低后期维护成本;机身底部的两个L型安装支脚向外延伸,增大设备支撑跨度,裁切过程中可抵消刀头裁切产生的侧向力矩,避免设备出现晃动或者倾覆。

  外形尺寸与安装边界方面,设备整体长度方向尺寸约为480mm,宽度方向(含手柄展开最大行程)约为620mm,机身高度约为310mm,安装时需在设备操作侧预留不小于400mm的操作空间,用于放置待裁切板材以及操作人员的站位空间,手柄下压的最低位置距离安装台面高度约为80mm,需保证安装台面下方无遮挡物,避免手柄下压过程中出现干涉;刀头的最大开口量为25mm,可满足叠层薄板材的单次裁切需求,裁切作业时板材的进料方向无结构遮挡,理论上可适配任意长度的板材进料,仅需在板材延伸侧设置辅助支撑台,避免长板材下垂导致裁切位置偏移。

  实际使用过程中,需定期在手柄铰接点、刀片转轴位置加注润滑脂,减少铰接部位的磨损,每次作业前检查刀片紧固螺栓的预紧力,避免螺栓松动导致裁切间隙变化;针对不同材质的板材,需对应调整刀片间隙,裁切铝板等软质金属时间隙可调整为板材厚度的5%-8%,裁切低碳钢等硬质板材时间隙调整为板材厚度的8%-12%,保证裁切断面的质量。该设备的结构设计没有冗余的复杂传动部件,整体故障率极低,适合作为小型加工场景的基础钣金加工设备,也可作为三维建模教学中杠杆增力机构、钣金裁切结构的典型教学案例,建模过程中需重点关注刀头啮合间隙、杠杆铰接点的位置公差、安装支脚的平面度要求,确保虚拟装配后各运动部件无干涉,手柄运动行程符合实际操作的人机工程要求。
