莫氏4号锥度转实心支架连接适配器

在常规机加工车间的钻削、铰削作业场景中，经常会遇到圆柄钻头与尾座装夹接口不匹配的问题，尤其是当采用莫氏锥度接口的尾座需要装夹未加工标准锥柄的毛坯圆柄钻头时，缺少适配的连接结构会直接导致刀具无法装夹固定，加工精度与作业效率都会受到直接影响。这款连接适配器正是针对这类车间实际装夹痛点设计，核心作用是实现莫氏4号锥度接口与实心安装支架的可靠连接，让未完成标准锥柄加工的圆柄刀具能够稳定装夹在尾座上完成各类钻削加工。

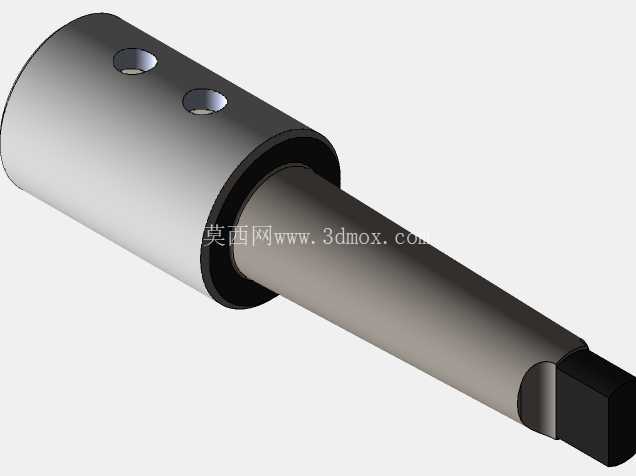

从结构功能来看，适配器整体分为锥柄连接段与支架装夹段两个核心部分，锥柄段严格匹配莫氏4号锥度的锥角参数与配合公差，能够与尾座的莫氏锥孔实现无间隙贴合，保证装夹后的同轴度要求，避免刀具转动时出现径向跳动影响加工孔的尺寸精度与表面质量。支架装夹段采用圆柱实心结构，侧壁设计有对称的锁紧定位孔，当圆柄钻头插入装夹段内孔后，可通过锁紧螺钉穿过定位孔顶紧刀具柄部，实现刀具的周向与轴向固定，防止加工过程中刀具出现打滑、退刀的问题。

设计过程中优先考虑了车间手工改制加工的可行性，没有采用复杂的异形结构，所有加工面均可通过普通车床、钻床完成加工，不需要专用的定制刀具或数控加工设备。加工时首先完成棒料的外圆无心磨削，保证各段外圆的圆柱度与同轴度基准，之后夹持外圆完成端面与内孔的钻削加工，掉头装夹后加工莫氏锥度段，最后完成侧壁锁紧孔的钻削与铰削，保证孔位与内孔的垂直度要求，让锁紧螺钉能够垂直顶紧刀具柄部，获得足够的锁紧摩擦力。

从安装边界尺寸来看，适配器的锥柄段长度完全符合莫氏4号锥度的标准安装深度要求，装入尾座锥孔后不会出现锥柄过长顶坏尾座内部结构、或是过短导致配合面不足装夹不稳的问题。支架装夹段的外径尺寸匹配常规实心支架的装夹孔径范围，内孔直径适配常用规格的圆柄钻头柄部尺寸，侧壁锁紧孔的位置避开了锥柄与圆柱段的过渡应力集中区域，避免锁紧力作用下导致适配器出现断裂变形。

实际使用过程中，这款适配器能够兼容车间内多种未加工标准锥柄的毛坯圆柄钻头，不需要提前对钻头柄部进行复杂的锥度磨削加工，只需要将钻头柄部插入适配器内孔锁紧，再将适配器的莫氏锥柄装入尾座锥孔即可完成装夹，大幅缩短了刀具改制的准备时间。同时适配器本身采用合金结构钢加工，经过热处理后具备足够的硬度与耐磨性，长期承受钻削的轴向力与扭矩作用也不会出现变形或磨损，能够在常规的钻削、铰削、扩孔作业中保持稳定的装夹精度。针对加工过程中可能出现的排屑问题，适配器装夹段的端面设计有避让间隙，钻削过程中产生的切屑不会堆积在适配器与刀具的连接位置，避免切屑刮伤已加工表面或是卡滞刀具转动。
