离心泵闭式叶轮结构三维设计

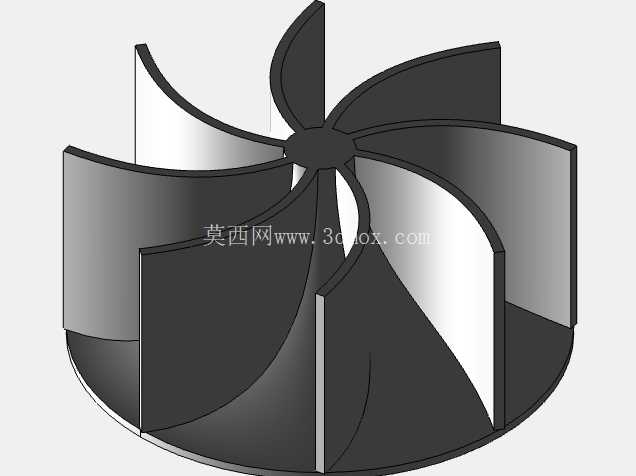

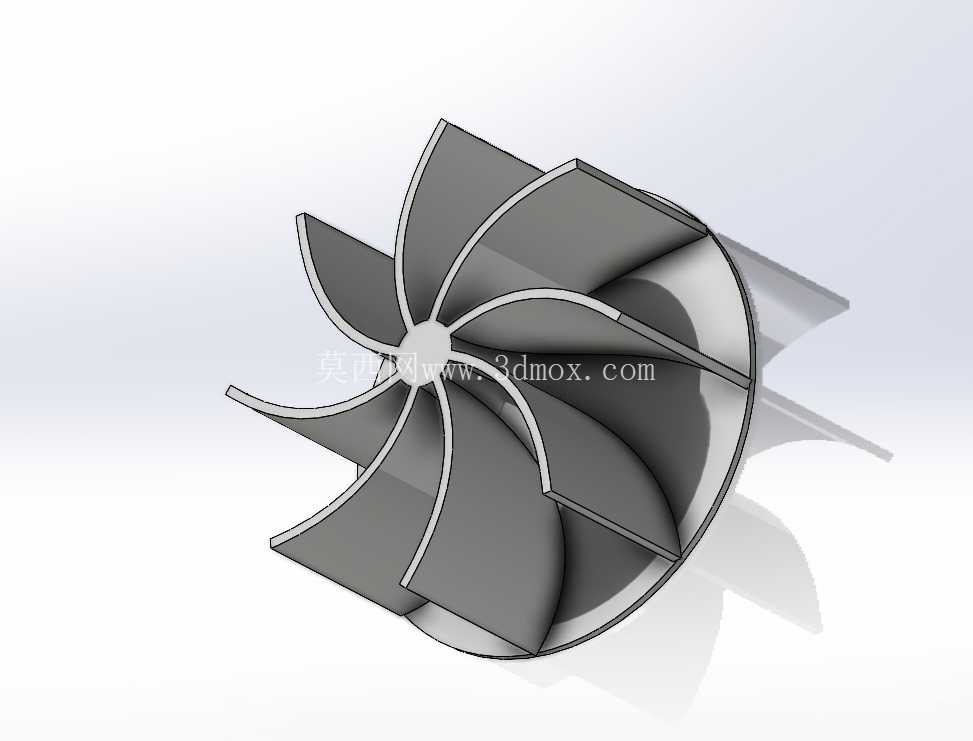

该叶轮为离心泵核心水力旋转部件，建模过程完全参照实际水力设计规范完成，整体采用后弯式叶片布局，共设置8枚等厚度圆弧叶片，叶片进出口安放角经过水力优化匹配，可在额定工况下有效降低流体入口冲击损失，减少流道内的涡流与脱流现象。从安装边界来看，叶轮中心设置标准轴孔与键槽配合结构，可直接与泵轴通过平键实现周向固定，轴孔端面预留有叶轮螺母安装的定位台阶，后端与泵体密封环配合的口环位置严格按照公差配合要求设计，安装时可保证与密封环的径向间隙控制在合理范围，避免容积损失过大。

在实际工况应用中，这类闭式叶轮多用于输送清水或物理化学性质类似于水的介质，常见于市政供水泵站、暖通空调循环水系统、工业冷却水循环管路以及中小型污水处理厂的中段输送环节，相比开式与半开式叶轮，其带有的前后盖板结构可有效减少叶片两侧的流体泄漏，在额定流量点的运行效率比同参数开式叶轮高出8%-12%，更适合对运行能耗有严格要求的连续运行工况。设计过程中重点校核了叶片流道的过流断面面积变化，从叶轮入口到出口的过流面积呈渐变式扩大，可保证流体在流道内的流速平稳变化，避免因流速突变引发的流动噪声与水力脉动，同时前后盖板的型线采用流线型曲面设计，可降低盖板圆盘摩擦损失，提升泵组整体运行效率。

从结构强度角度考虑，叶片与前后盖板的连接位置做了圆角过渡处理，可有效降低铸造或加工过程中的应力集中问题，适配砂型铸造、熔模铸造等多种毛坯成型工艺，后期仅需对轴孔、口环配合面进行精加工即可满足装配要求。叶轮入口边采用延伸式设计，可提升泵的抗气蚀性能，在入口压力偏低的工况下也能稳定运行，减少气蚀对叶片表面的剥蚀损伤，延长部件的实际使用寿命。在三维建模阶段，所有曲面均采用G1连续过渡，可直接导入CFD流体仿真软件进行流场分析，也可用于后续的数控加工编程、铸造模具设计等环节，模型的几何公差完全符合离心泵叶轮的行业设计规范，可直接作为同规格泵型改型设计的基础模型使用，也可用于教学演示环节讲解离心泵的工作原理与水力部件结构特点。
