手推车用重载转向变速滚轮结构设计

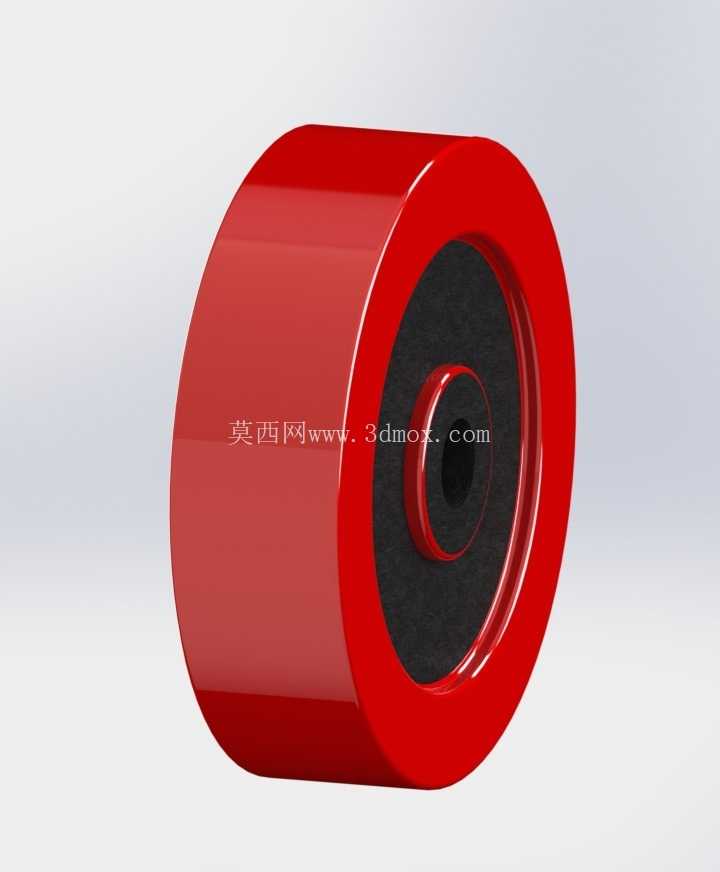

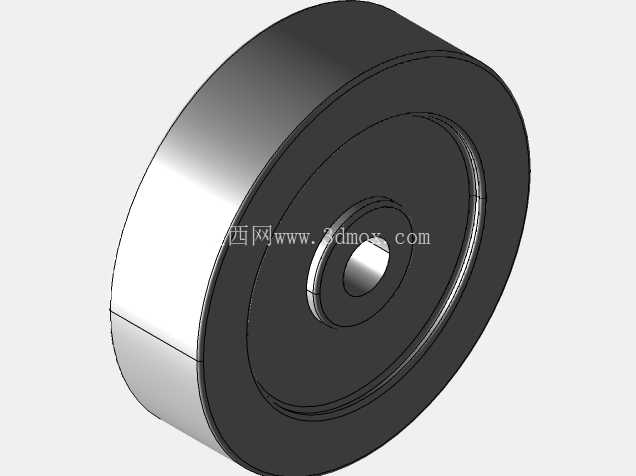

　　在厂区物料转运、仓储短途配送、车间工序间工件流转这类场景里，手推车是一线作业人员接触频率最高的短途载具，而滚轮作为直接接触地面、承载整车载荷同时负责转向调整的核心部件，其结构合理性直接决定了推车的操控手感、载荷上限以及狭小空间内的通行灵活性。日常作业中经常遇到这类痛点：常规固定滚轮在狭窄通道转向时需要反复调整车身角度，遇到地面接缝、小坡度或者轻微凸起时容易卡滞，重载状态下转向需要施加很大的外力，长时间作业很容易造成操作人员手腕疲劳，甚至在急转时出现侧翻风险。这款滚轮的设计正是针对这些实际作业痛点展开，在结构上整合了承载、转向辅助、行走缓冲的多重功能。从结构布局来看，滚轮采用外圈厚壁轮面+内嵌支撑轮毂的双层结构，外圈采用大宽度圆柱接触面设计，相比窄边滚轮，相同载荷下接触压强更低，在环氧地坪、水泥地面、硬化沥青地面上行走时不会留下明显压痕，同时能分散地面微小凸起带来的冲击，减少推行过程中的颠簸感。轮面边缘做了小半径圆角过渡，避免直角边缘在经过地面缝隙、轨道接缝时出现卡滞磕碰，过坎时的过渡更顺滑。内嵌的轮毂部分做了阶梯式减重结构，在保证径向承载强度的前提下，尽可能减少轮体自身重量，降低整车的无效载荷。

　　中心安装孔采用同轴阶梯孔设计，适配标准尺寸的轮轴安装，安装时可以直接匹配常用的销轴、轴承配合公差，不需要额外做二次加工，安装边界上，轮体总宽度控制在常规手推车轮架的安装尺寸范围内，轮体外径适配100-150mm安装高度的轮架，不需要对现有手推车的轮架结构做改造就能直接替换安装。转向功能的实现逻辑上，这款滚轮通过轮面与轮毂的相对转动配合，在推行过程中需要调整方向时，不需要整体扭转车身，只需要施加侧向的推力，就能通过轮体的相对转动改变行进方向，相比传统的定向轮，转向半径缩小近60%，在货架间距不足1.2米的仓储通道里，不需要反复倒车调整就能完成转向动作，大幅提升狭小空间内的转运效率。

　　承载性能上，轮体的径向壁厚经过载荷校核，单轮额定承载可以满足常规手推车单轮300kg的载荷要求，四个轮组搭配使用时整车额定载荷可以达到1吨，完全覆盖日常生产中工件转运、物料配送的载荷需求。轮面的圆柱度公差控制在0.1mm以内，保证行走过程中轮面与地面均匀接触，不会出现偏磨现象，延长滚轮的实际使用寿命。在建模过程中，对轮体的安装配合面做了公差匹配设计，中心孔与轮轴的配合采用间隙配合公差，保证轮体转动顺畅不会出现卡滞，同时配合间隙控制在合理范围内，避免重载下出现轮体晃动。轮毂部分的加强筋布局采用径向均匀分布的结构，在承受冲击载荷时可以将应力均匀分散到整个轮体结构上，避免局部应力集中导致的轮体开裂。

　　针对日常使用中容易出现的轮面磨损问题，外圈轮面的厚度预留了足够的磨损余量，正常使用工况下磨损寿命比常规薄轮面滚轮提升40%以上，减少易损件的更换频率。实际装配验证中，这款滚轮可以适配市面上绝大多数通用手推车的轮架安装尺寸，不需要定制专用轮架，替换成本低，不管是新设备装配还是旧设备的易损件更换都能适用。在推行手感上，大宽度轮面带来的行走稳定性更好，重载状态下推行时不会出现轮体变形导致的推行阻力骤增问题，转向时的阻尼均匀，不会出现突然转向或者转向卡滞的情况，操作人员可以精准控制行进方向，在搬运易碎工件、精密部件时，能减少颠簸带来的工件磕碰损伤。
