汽车白车身焊装线气动夹紧单元结构

　　这套夹紧单元的结构拆解，要从白车身焊装工位最常见的干涉痛点说起。侧围、门槛梁这类冲压件在拼焊时，零件型面是大曲率的薄板，人工压紧很容易出现局部翘曲，焊点位置偏移0.3mm以上就会导致后续总成匹配时面差超差。这套机构的核心作用，就是在机器人焊枪作业的节拍窗口内，把冲压件的贴合面牢牢压在定位支撑块上，全程保持压紧力稳定，不会因为焊枪触碰、零件轻微回弹出现松脱。

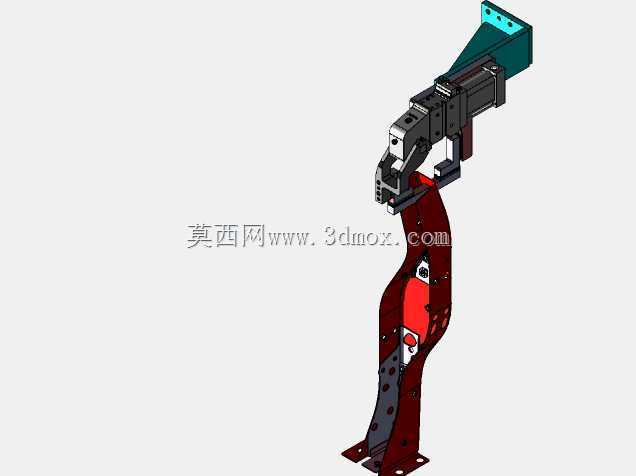

　　从布局逻辑上看，整套单元没有采用常规夹钳直连安装板的做法，而是把驱动缸体斜向布置在弯臂的后侧上方。这样做的考量很直接：焊装工位的侧围内侧空间非常局促，机器人焊枪的水冷电缆、修磨器的进出路径都要从夹臂周边穿过，如果缸体水平横置，会直接挡住焊枪的接近轨迹，现场调试时至少要切掉三分之一的缸体护板才能避位。斜置之后，缸体的最高轮廓顺着弯臂的上扬曲线收拢，夹臂闭合状态下，驱动部分的外轮廓比压紧点的竖直投影还要靠后，焊枪从工件外侧走弧线进入焊点时，全程不会和机构发生硬干涉。

　　压紧执行端的结构做了分层设计：和冲压件直接接触的压头是可拆卸的耐磨块，型面完全随零件的曲面加工，接触区域做了滚花处理，增大摩擦力的同时避免压伤薄板漆面。压头和摆臂之间留了2mm的浮动间隙，配合铰接点的自润滑衬套，就算工件上料时存在±0.5mm的位置偏差，压头闭合时也能自动贴合型面，不会出现单点硬顶把零件顶变形的问题。摆臂的回转铰接点采用双侧支撑板夹持的结构，相比单侧板悬挂的夹臂，反复开合几十万次之后，铰接轴的径向间隙能控制在0.05mm以内，长期运行不会出现压头跑偏的情况。

　　安装边界的处理是这套结构的另一个重点。顶部的安装基板做了标准化的T型槽布局，槽间距匹配焊装线主流的铝型材及方管基座模数，现场安装时不需要额外打孔配焊，直接用T型螺栓就能调整整个单元的前后、左右位置，适配不同车型的侧围定位点坐标。基板的厚度选了16mm的高强钢板，压紧反力全部通过基板传递到线体基座上，就算压紧力调到800N，基板的变形量也不到0.1mm，不会因为基座颤振影响压紧精度。弯臂的走向特意做了内凹的避让曲面，从安装基板往下延伸的过程中，臂体逐步向工件外侧偏移，既给内侧的零件定位销、检测传感器留出了安装空间，也让整个机构的重心尽量靠近安装基面，高速开合时的晃动量大幅降低。

　　气路和检测元件的布置也贴合现场维护需求，缸体的进气接头全部朝向机构外侧，日常更换气管不需要伸手到工件和夹臂的缝隙里操作。摆臂的开合位置预留了磁性开关的安装槽，能够实时把夹紧、松开的信号传给工位PLC，只有确认压头完全到位，机器人才会启动焊接程序，避免出现没压紧就烧焊的废品。整套机构的运动行程做了冗余设计，打开状态下压头和工件型面之间的净空超过80mm，足以满足人工上料、机械手抓取工件的通行需求，不会出现上下料时零件刮蹭夹臂的问题。

　　从实际工况适配来看，这套结构完全针对汽车焊装车间的多车型混线生产设计，更换不同车型的压头配件时，只需要松开两颗固定螺栓就能快速切换，不需要重新调整整个单元的安装位置，柔性化程度很高。
