食品行业用纸杯成型加工工装结构

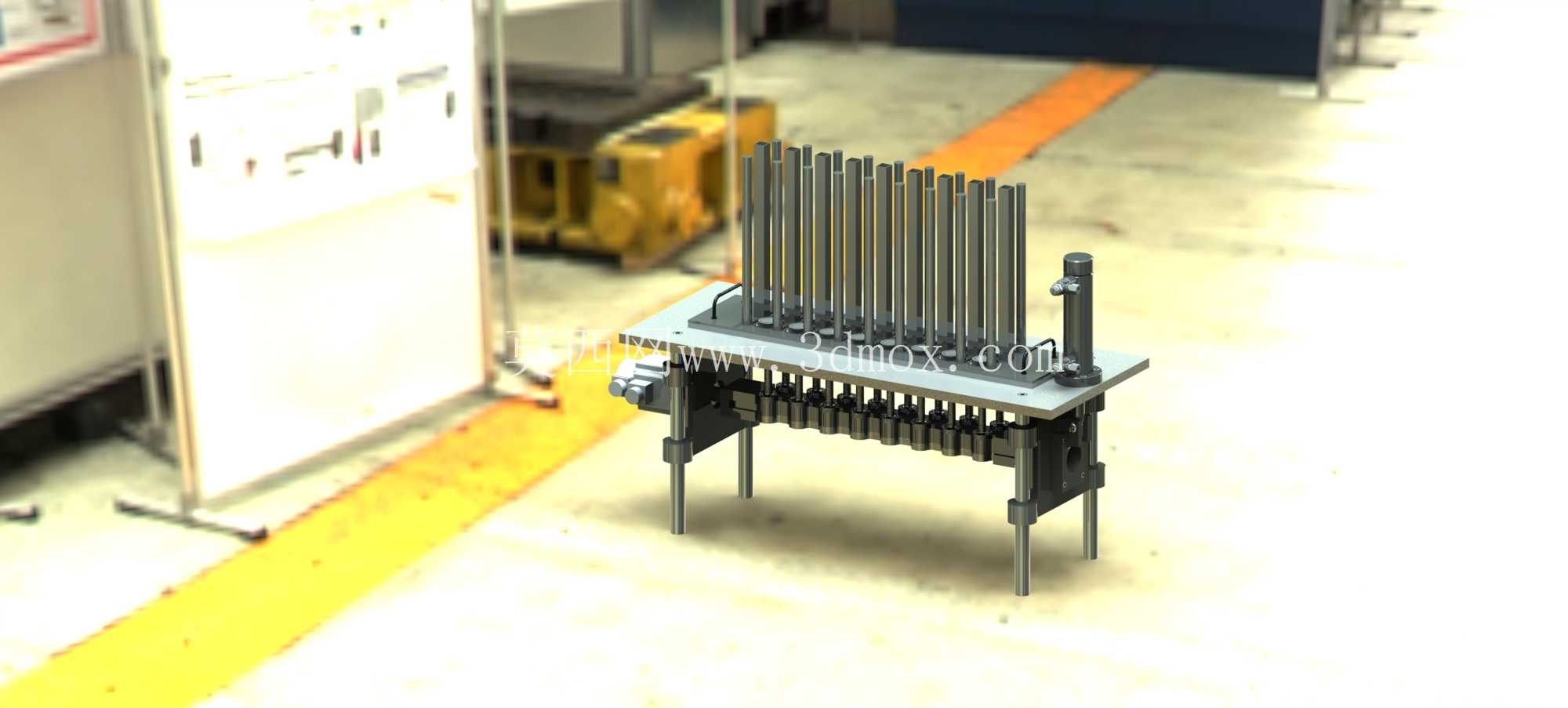

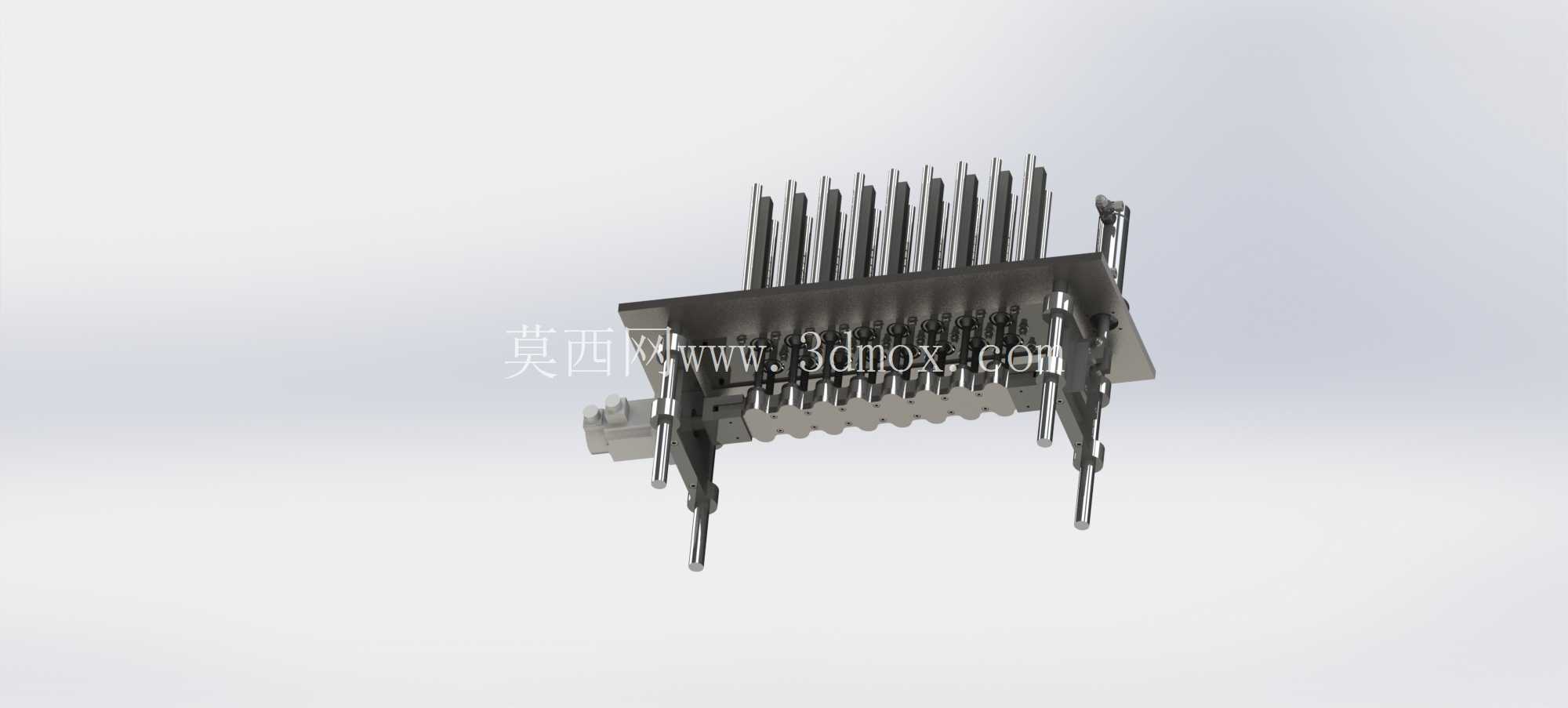

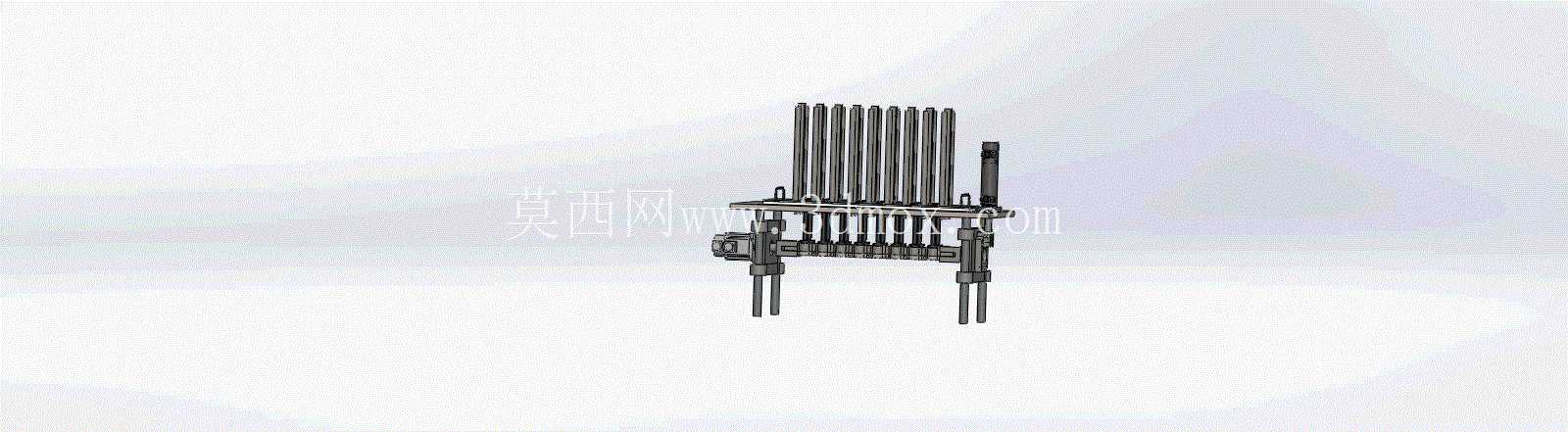

　　这套工装结构主要面向食品包装生产环节的纸杯成型工序，部署在纸杯生产流水线的定型工位旁，承担杯坯的定位承托、批量排布与工序间中转功能，适配食品生产车间的洁净作业要求，所有与物料接触的结构件均采用符合食品接触安全标准的不锈钢材质加工，避免生产过程中对纸杯半成品造成污染，满足食品包装生产的卫生管控要求。从结构设计逻辑来看，整套工装采用立式排布的多工位设计，上部的等距排列竖杆为杯坯定位柱，每根定位柱的外径与纸杯半成品的内径做公差匹配，采用H7/g6的间隙配合设计，既保证杯坯可以顺畅套入定位柱，又能避免转运过程中杯坯出现歪斜、脱落的问题，单排定位柱的排布间距参考常规纸杯生产节拍设计，单次可承托二十余件杯坯，匹配前端成型工序的出料速度，减少人工频繁取放的操作频次。

　　下部的传动结构采用同步带配合拨叉的设计，与生产线的驱动单元做对接，可实现工位的步进式移动，当单个工位的杯坯完成定型工序后，传动结构自动将下一组待加工杯坯移动到作业位置，无需人工反复调整工装位置，提升工序衔接的流畅度。工装的支撑腿采用可调节高度的脚杯设计，安装时可根据生产线的实际台面高度调整支撑腿的伸出长度，调整范围在0-50mm之间，适配不同高度的生产流水线对接需求，支撑腿底部设置防滑橡胶垫，避免设备运行过程中工装出现移位，保证工位定位精度。

　　整体结构的安装边界控制在长600mm、宽300mm、高450mm的范围内，不会占用过多生产线旁的操作空间，作业面的高度设置在距离地面850mm的位置，符合人工操作的人机工程学要求，操作人员取放杯坯时无需过度弯腰或抬臂，降低长时间作业的疲劳感。定位柱的顶端做圆弧倒角处理，避免杯坯套入时刮伤纸杯内壁的涂层，定位柱的表面做镜面抛光处理，粗糙度控制在Ra0.8以下，防止杯坯粘连在定位柱上，影响出料顺畅度。工装的侧边设置定位基准块，与生产线上的定位销配合，可实现工装的快速换装，当需要生产不同规格的纸杯时，只需更换对应尺寸的定位柱组件即可，无需重新调整整套工装的安装位置，缩短换型调试的时间。

　　从实际使用场景来看，这套工装除了承担定型工序的承托功能外，也可作为工序间的中转承载架使用，完成定型后的纸杯连同工装一起可转运到下一检测、包装工位，减少杯坯在不同工位间转移时的二次搬运损伤，整套结构没有复杂的传动部件，日常维护只需定期清洁定位柱表面、检查传动同步带的张紧度即可，维护难度低，适合食品生产车间长时间连续作业的使用需求。结构设计时充分考虑了食品车间的清洁要求，所有结构件的连接位置均做圆角过渡，不存在清洁死角，避免生产过程中积留纸屑、灰尘，方便日常的消杀清洁作业，符合食品生产环境的卫生管理规范。
