折弯机标准冲头模具结构设计

在钣金冷作加工车间里，折弯工序是决定板材成型精度的核心环节，而冲头与下模的匹配度直接决定了折弯件的角度一致性、R角均匀性以及批量生产的尺寸稳定性。这套折弯冲头模具的设计，首先围绕常规碳钢板、不锈钢板、铝合金板的通用折弯需求展开，刃口部位的圆弧过渡经过反复校核，避免折弯过程中出现板材表面压痕、应力集中开裂的问题，尤其是针对1-6mm厚度的常用板材，刃口的工作角度经过优化，既保证折弯时的压力传导均匀，也减少长期冲压后的刃口磨损量。

从结构设计逻辑来看，冲头的安装定位面采用了标准的快装卡槽结构，能够适配市面上多数主流折弯机的上模装夹工位，不需要额外加工转接板就可以直接装夹使用，卡槽的配合公差控制在0.02mm以内，避免冲压过程中冲头出现窜动导致折弯角度偏移。冲头的主体部分采用了等强度截面设计，在保证整体刚性的前提下尽可能减少冗余材料，降低模具自身重量，减少换模时的操作强度，同时主体的受力路径经过仿真校核，长期承受100吨级折弯压力时不会出现根部断裂、塑性变形的问题。

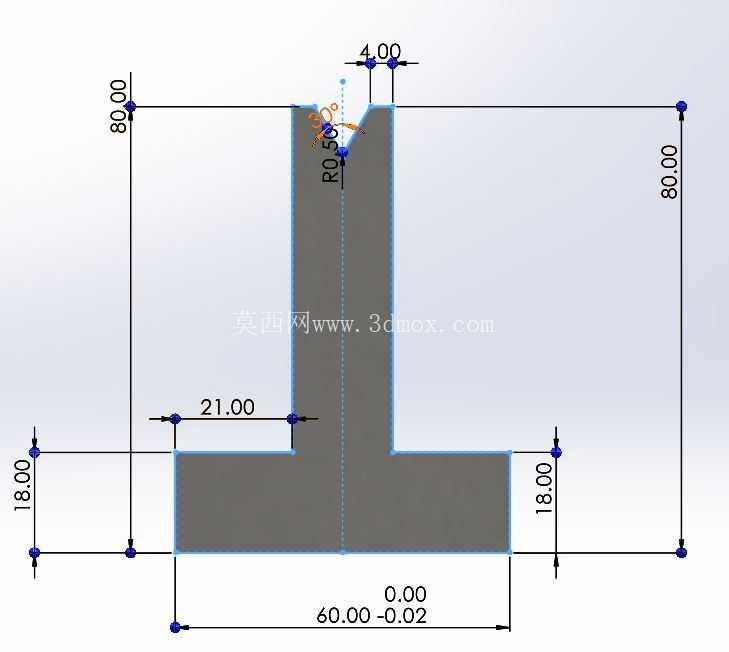

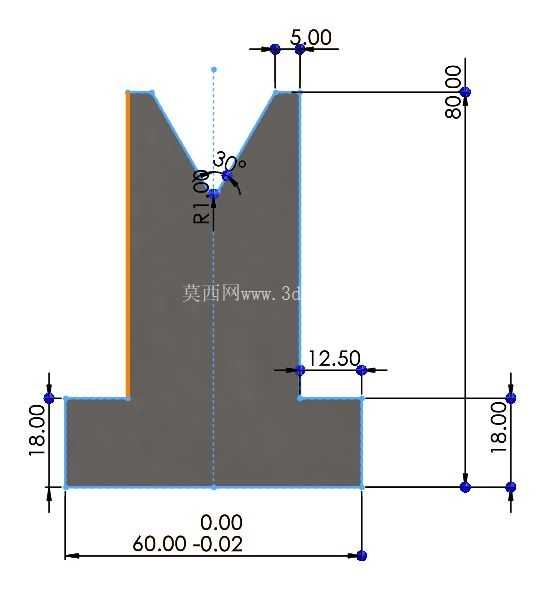

实际生产场景中，这类标准冲头可以配合不同开口的V型下模完成90度折弯、钝角折弯、压死边等多道工序，尤其是在配电箱柜体加工、不锈钢厨具生产、钣金结构件加工等场景下，不需要频繁更换不同规格的冲头，仅通过调整下模开口和折弯机的下行行程就可以完成多数常规折弯作业。冲头的刃口部位做了局部硬化处理，表面硬度达到HRC58-62，既保证刃口的耐磨性，也避免整体硬度过高导致的脆裂问题，当刃口出现正常磨损后，只需要通过平面磨床修磨刃口平面就可以恢复精度，不需要整体报废，大幅降低模具的长期使用成本。

从安装边界尺寸来看，冲头的总高度符合通用折弯机的闭合高度要求，装夹后不会出现超程问题，冲头的工作段宽度覆盖常规折弯的常见加工宽度，针对窄边折弯、小尺寸零件折弯的场景，也可以通过分段拼接的方式组合出需要的长度，适配不同尺寸的零件加工需求。设计过程中特意对冲头的应力集中部位做了圆弧过渡处理，包括卡槽与主体的连接位置、刃口与主体的过渡位置，都避免了直角尖角结构，减少长期交变载荷下的疲劳裂纹产生概率。

在实际调试过程中，这类标准冲头的对中操作十分便捷，只需要通过折弯机的装夹夹板定位就可以保证与下模的对中精度，不需要反复调整位置，换模时间可以控制在十分钟以内，适配多品种小批量的钣金加工生产节奏。针对不同材质的折弯特性，冲头的刃口R角做了通用化匹配，折弯低碳钢时不会出现明显的压痕，折弯不锈钢时也不会因为R角过小导致板材表面拉伤，折弯铝合金时能够保证折弯处的圆弧过渡平滑，不需要后续额外的打磨处理。

模具的整体形位公差控制严格，刃口的直线度控制在0.01mm/100mm以内，保证长板材折弯时整条折弯线的角度一致，不会出现中间角度大、两端角度小的偏差问题。冲头的安装基准面经过精磨处理，装夹后与折弯机滑块的平行度有充分保障，不需要额外垫铜皮调整平行度，减少上机调试的时间成本。对于需要频繁换模的中小钣金加工厂来说，这类通用标准冲头的适配性强，维护成本低，能够覆盖80%以上的常规钣金折弯作业需求，是折弯工序中不可或缺的基础工装部件。
