工业生产用带式物料输送装置结构设计

　　在离散制造车间的物料转运环节、仓储物流的出入库接驳工位、食品加工的生产线工序衔接段、电子组装的流水线传递工位，带式输送装置都是承担单元负载、散状物料水平或小倾角转运的核心通用设备，本次设计的带式输送结构，完全围绕常规工业场景的通用转运需求展开，没有针对特殊腐蚀、高温、重载冲击场景做特殊适配，适配绝大多数常规生产场景的物料传递需求。从实际使用场景出发，这类输送装置最常被布置在机床上下料工位的衔接处，承担加工件从料架到机床工作台的中转传递，也会被布置在包装线末端，将完成封装的成品转运到码垛工位，或是在仓储分拣区配合扫码设备完成包裹的逐件输送，相比辊筒输送，带式输送的接触面更连续，不会出现小件卡滞在辊筒间隙的问题，哪怕是尺寸较小的五金零件、软质包装的物料，都能平稳放置在带面上完成转运，不会出现卡料、掉料的情况。设计阶段首先明确了设备的安装边界，整机采用落地式安装结构，底部机架采用矩形钢管焊接成型，支腿底部预留了地脚螺栓安装孔，可直接固定在水泥地面上，也可搭配可调脚杯实现地面不平整场景下的水平调节，无需额外做预埋基础，适配大多数现有车间的地面安装条件。整机的宽度方向尺寸控制在常规流水线适配范围内，带面宽度预留了足够的物料放置余量，可同时承载多个标准尺寸的周转箱，长度方向可根据实际工位间距做模块化拼接，本次建模的基础段长度适配单工位的输送距离，两端预留了拼接接口，可根据产线长度需求多段拼接延长，无需重新设计主体结构。

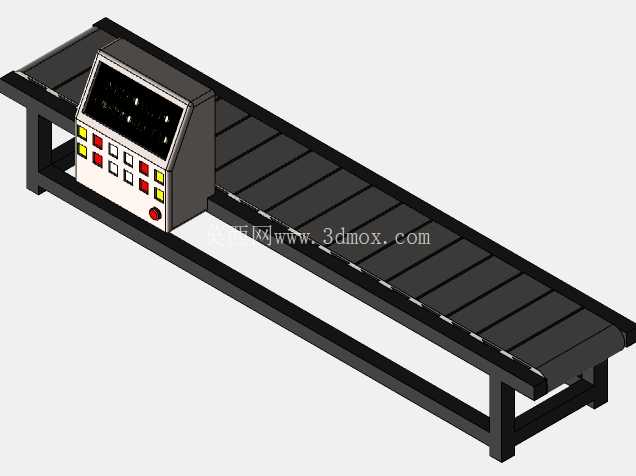

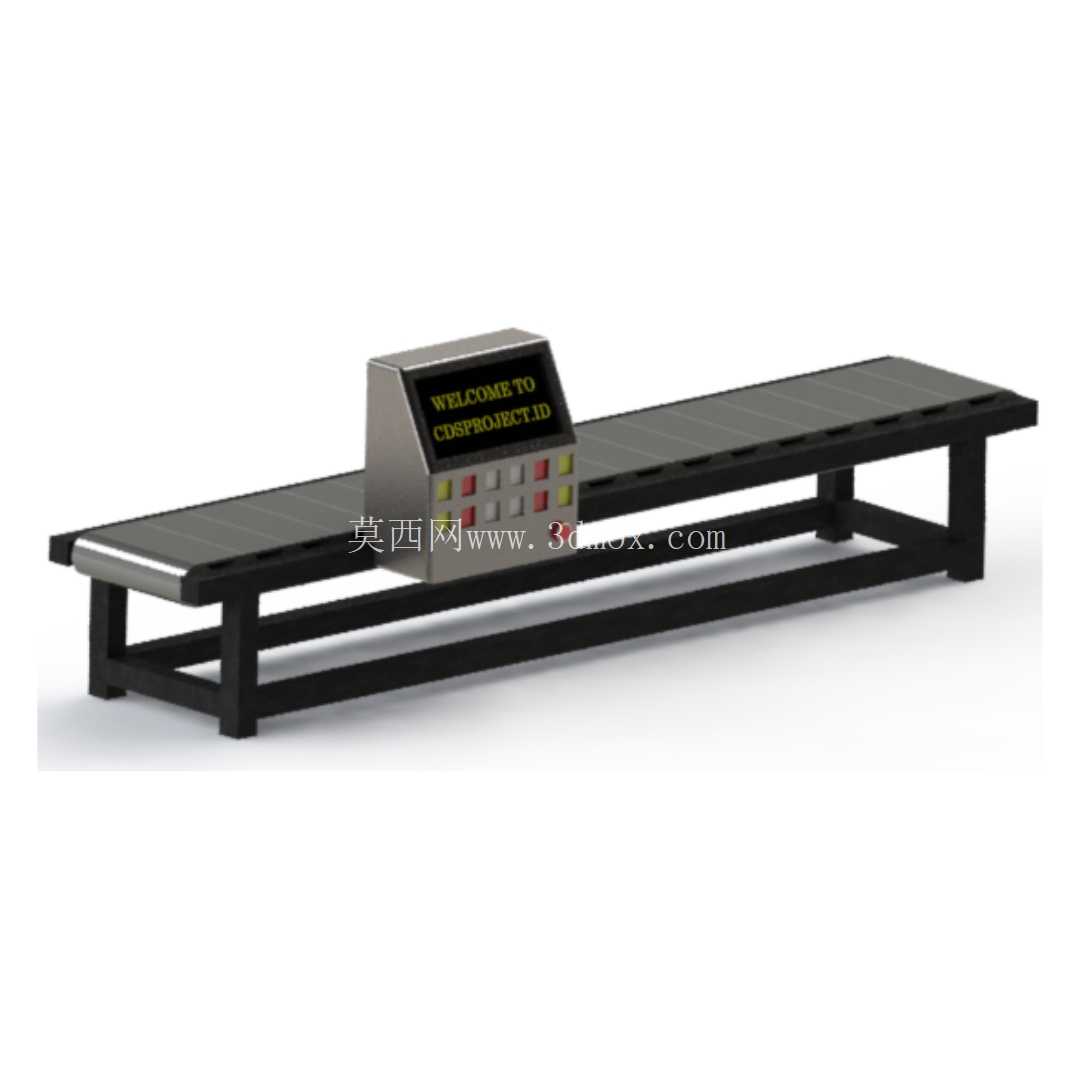

　　功能结构上，驱动端布置在设备的一侧，采用减速电机直接驱动主动辊的结构，减少中间传动环节的功率损耗，从动端配置了张紧调节机构，可通过调整从动辊的前后位置调整输送带的张紧度，避免长期运行后输送带打滑、跑偏的问题。输送带下方布置了密集的托辊结构，托辊间距根据常规承载重量计算设定，保证带面在承载物料时不会出现明显下凹，避免物料放置不稳出现滑落。设备中部配置的控制箱集成了启动、停止、急停以及速度调节按钮，可根据现场的物料输送节拍调整带面运行速度，控制箱的安装高度适配操作人员站立操作的视线高度，无需弯腰即可完成所有操作，急停按钮布置在控制箱最外侧，遇到突发情况可快速按下停机。

　　机架部分的焊接结构做了应力释放处理，避免长期承重出现机架变形，所有外露的金属边缘都做了倒角处理，避免安装调试过程中划伤操作人员，输送带选用常规的工业用平皮带，摩擦系数足够，常规的纸质包装箱、塑料周转箱、金属零件放置在带面上都不会出现打滑偏移的情况。从建模细节来看，整个结构完全按照实际加工装配的逻辑搭建，所有的连接孔位、螺栓安装位置都做了还原，机架的管材规格、托辊的安装尺寸、辊筒的直径选择都参考了通用带式输送机的行业标准，没有做非标异形的特殊设计，所有零部件都可直接选用标准件采购，降低实际加工制作的成本。在实际选型应用时，可根据现场的输送物料重量调整托辊的密度、输送带的材质，如果需要输送较重的金属工件，可将平皮带更换为防滑的橡胶带，同时增加驱动电机的功率，如果是食品加工场景，可将输送带更换为食品级PU材质，机架做不锈钢材质替换，主体的安装结构、驱动逻辑都不需要做大幅调整，具备很强的场景适配性。这类带式输送结构的核心优势在于结构简单可靠，维护成本低，日常运行只需要定期检查输送带的张紧度、托辊的转动顺滑度即可，不需要复杂的维护保养，相比复杂的链式输送、刮板输送，运行噪音更低，适合车间内部长时间连续运行。

　　设计过程中也充分考虑了设备的检修便利性，驱动端的护罩采用快拆结构，不需要拆卸大量螺栓即可打开护罩检查驱动电机的运行状态，从动端的张紧结构外露，调整时不需要拆解机架部分，单人即可完成张紧度的调整操作。整机的重心控制在机架的中心位置，即使带面单侧放置物料，也不会出现设备倾翻的问题，安装时不需要额外做配重处理，固定好地脚即可投入使用。对于结构设计从业者来说，这个模型完整还原了通用带式输送机的所有核心结构，可直接在此基础上根据具体的工位需求做参数调整，缩短同类型设备的设计周期，也可作为教学演示的模型，帮助新人理解带式输送设备的工作原理与结构组成。
