倾斜式螺旋给料输送设备结构设计

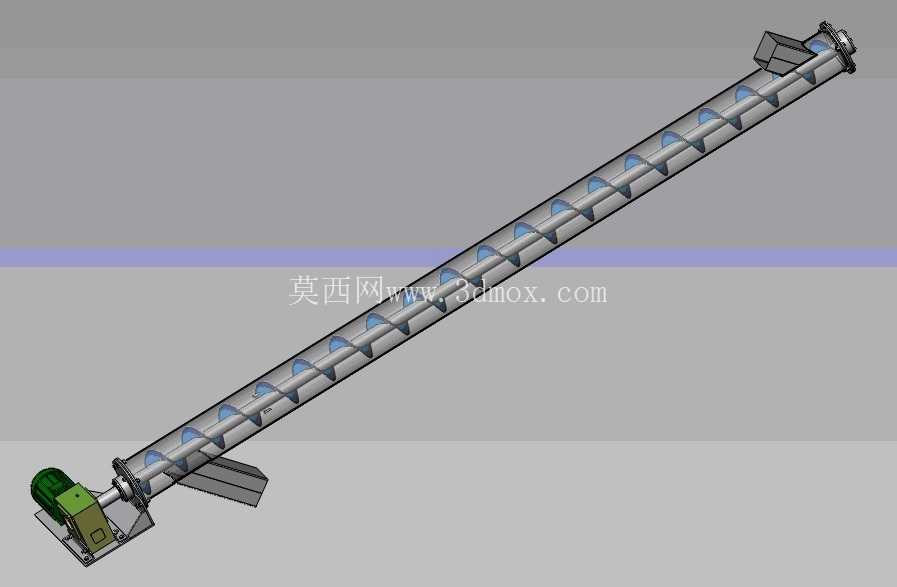

　　这款倾斜布置的螺旋输送结构，主要面向散状物料的密闭式输送场景，在粮食加工、建材粉料转运、化工颗粒投料、铸造砂输送等工况中都有广泛适配性，相比带式输送更适合易飞扬、有一定磨琢性的粉粒状物料转运，全程密闭的管体结构能避免输送过程中物料撒漏与粉尘外溢，适配车间内有环保管控要求的物料转运环节。从结构设计逻辑来看，整体采用圆管作为输送料槽主体，内部连续焊接的螺旋叶片沿中心轴等距排布，叶片与管体内壁预留3-5mm的运行间隙，既避免叶片旋转过程中与管壁剐蹭卡滞，也能减少残留物料在管壁的粘附堆积，针对含水率稍高的粉料输送场景，间隙取值可适当放大1-2mm，避免物料结块卡停设备。

　　驱动端布置在设备低位侧，采用减速电机直连中心轴的传动方案，省去了链传动、带传动的中间传动环节，能减少传动损耗与日常维护点，驱动端的密封结构采用填料密封加骨架油封的双重密封设计，避免细粉料渗入轴承座造成轴承磨损，端盖与管体采用法兰螺栓连接，后期检修更换密封件、调整轴承间隙时无需整体拆解管体，仅需拆卸端盖螺栓即可完成维护作业。设备高低位分别设置进料口与出料口，低位进料口采用敞口接料结构，可直接对接上游料仓的落料口，进料口处的螺旋叶片采用变螺距设计，进料段螺距比输送段大15%左右，能避免物料在进料口处堆积架桥，保证进料顺畅；高位出料口采用侧向斜切开口，物料随螺旋叶片推送至端部后可沿开口自然滑落，不会在端盖处形成物料堆积。

　　安装边界方面，整体倾斜角度可根据现场工况在15°-45°区间调整，管体中部设置2-3组可调式支撑脚架，脚架底部预留地脚螺栓安装孔，可直接固定在车间钢平台或混凝土基础上，支撑位置避开螺旋轴的中间轴承点位，避免支撑受力造成轴体挠度变形；中心轴的长径比控制在1:25以内，当输送长度超过6米时需在管体中部增设吊挂轴承，吊挂轴承采用自润滑耐磨材质，减少运行过程中的阻力与磨损。设计过程中针对螺旋叶片的参数选型，常规颗粒物料采用满面式螺旋叶片，输送粘性较大的物料时可选用带式螺旋叶片减少粘附，叶片厚度根据物料磨琢性选择3-6mm的耐磨钢板，针对磨琢性极强的矿粉、铸造砂类物料，可在叶片边缘堆焊耐磨层提升使用寿命。

　　设备运行时的转速根据物料特性调整，流动性好的谷物、塑料颗粒类物料可采用较高转速，输送磨琢性强、易破碎的物料时需降低转速，避免物料破碎或叶片过快磨损。进出料口的连接法兰采用标准圆形法兰设计，可直接对接上下游设备的标准接口，无需额外制作转接件，驱动端的电机接线盒预留防水接头安装位，适配车间内有冲洗需求或潮湿工况的使用要求。整体结构没有冗余的复杂构件，所有零部件均采用标准化型材与通用件加工，后期更换配件无需定制特殊件，能降低设备全生命周期的维护成本，管体外部可根据需求加装保温层或伴热装置，适配需要保温输送的特殊物料场景，比如高温粉煤灰、易结露的化工粉料等工况。
