小型带式输送设备结构设计方案

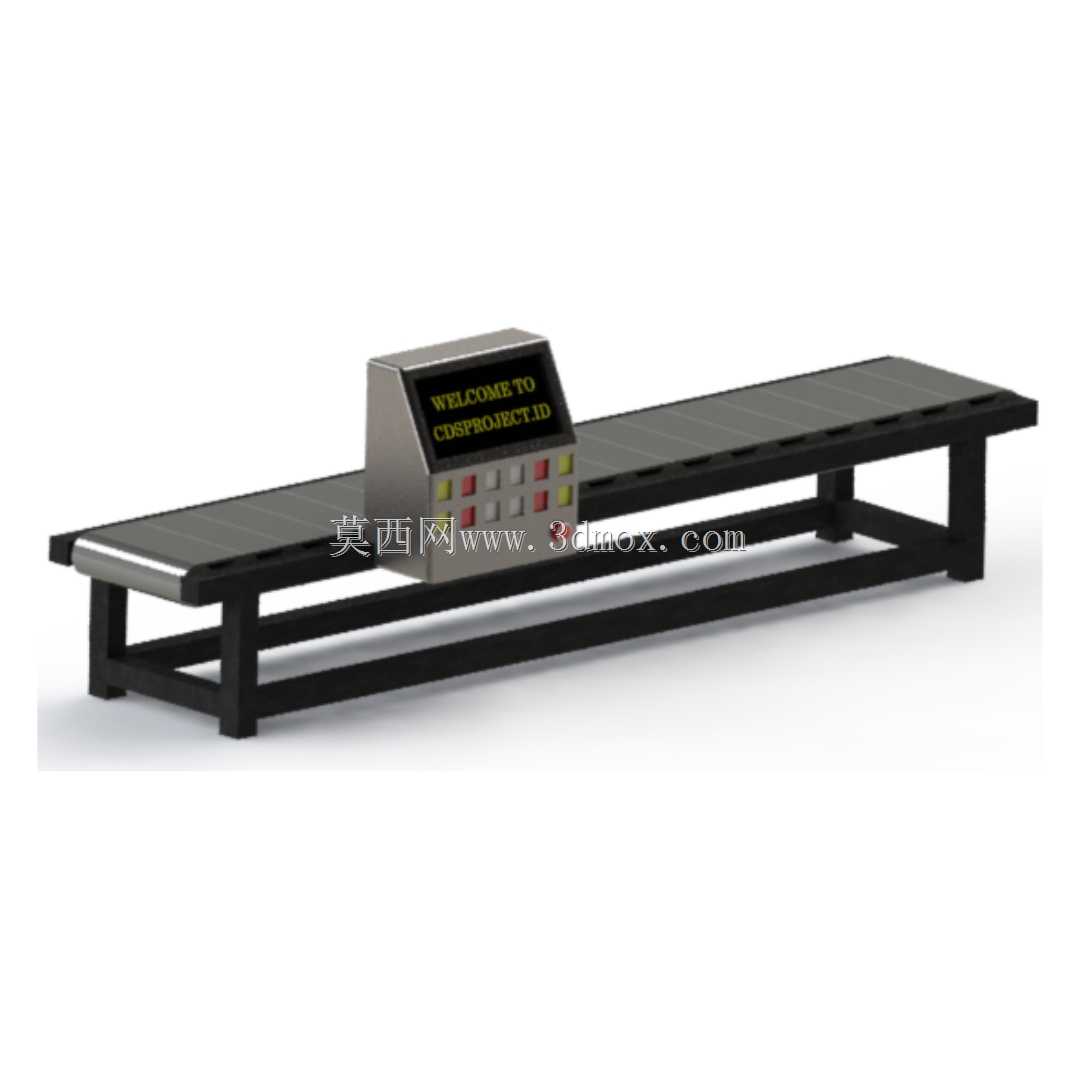

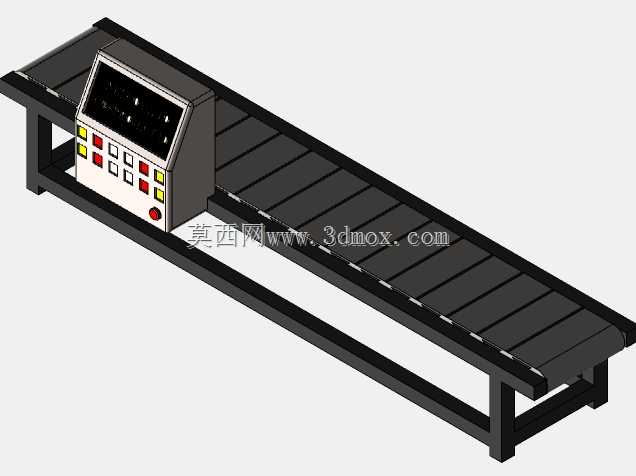

这款带式输送设备的三维结构，针对车间内短距离定点物料转运场景做了适配，常见于电子元器件组装线、小型零件分拣工位、食品包装前段供料环节，可承接上游工位输出的成件包装货物、规整小型散料，将物料平稳输送至下一作业点位，替代人工反复搬运的重复劳作，降低工位间物料流转的人力消耗。从结构设计逻辑来看，整体采用落地式框架支撑结构，底部机架为矩形钢管焊接成型的一体式框架，框架支脚做了平齐处理，可直接通过膨胀螺栓固定在硬化车间地面，也可搭配可调脚杯适配地面存在小幅高度差的安装场景，安装时需预留机架两侧各300mm以上的检修空间，方便后期对托辊、驱动组件做维护调整。设备的输送面采用平型带面设计，带面下方间隔布置平行托辊组，托辊两端通过轴承座固定在机架侧梁上，可有效承载输送过程中物料的竖向载荷，避免带面长时间受载出现下垂变形；带面张紧结构设置在机架尾部，通过调整尾端辊筒的前后位置实现带面张紧度调节，可适配不同厚度、不同拉伸率的输送皮带，调试时只需调整两侧张紧螺栓即可保证带面居中运行，避免跑带偏磨问题。设备一端集成了控制箱体，箱体上布置有启停控制按钮、运行状态显示模块，可直接在设备端完成输送速度启停、运行方向切换的操作，控制箱与机架采用螺栓连接，后期可根据车间布线需求调整控制箱的安装朝向，适配不同工位的操作习惯。从安装边界来看，设备整体长度方向可根据工位间距做模块化拼接延伸，标准段宽度可覆盖300mm至800mm的常用输送规格，机架整体高度控制在700mm至900mm区间，可匹配常规作业台的高度差，无需额外做垫高或下沉处理即可对接上下游作业设备。设计过程中对机架的受力变形量做了校核，在额定载荷下机架跨中变形量控制在允许范围内，可保证长时间连续运行时的结构稳定性，带面运行速度可根据物料输送节拍做调整，适配不同生产节奏下的物料输送需求，对于表面易刮花的工件，也可更换为防滑或防静电材质的皮带，满足不同行业的输送工艺要求。
