多安装孔位折弯金属固定支架结构

日常做设备结构配套时，这类折弯金属支架的使用场景覆盖极广，小到小型动力单元的外围附件固定，大到生产线旁的辅助工装定位，都能见到这类结构的身影。不同于标准型材拼接的支架，这类一体冲压折弯的钣金支架没有拼接缝隙带来的应力集中问题，整体成型的结构在承受交变载荷时，抗疲劳表现要比拼接结构好上不少，尤其适合有持续振动的安装场景，比如小型发动机周边的线束固定、外围护板的安装点位，都能适配。

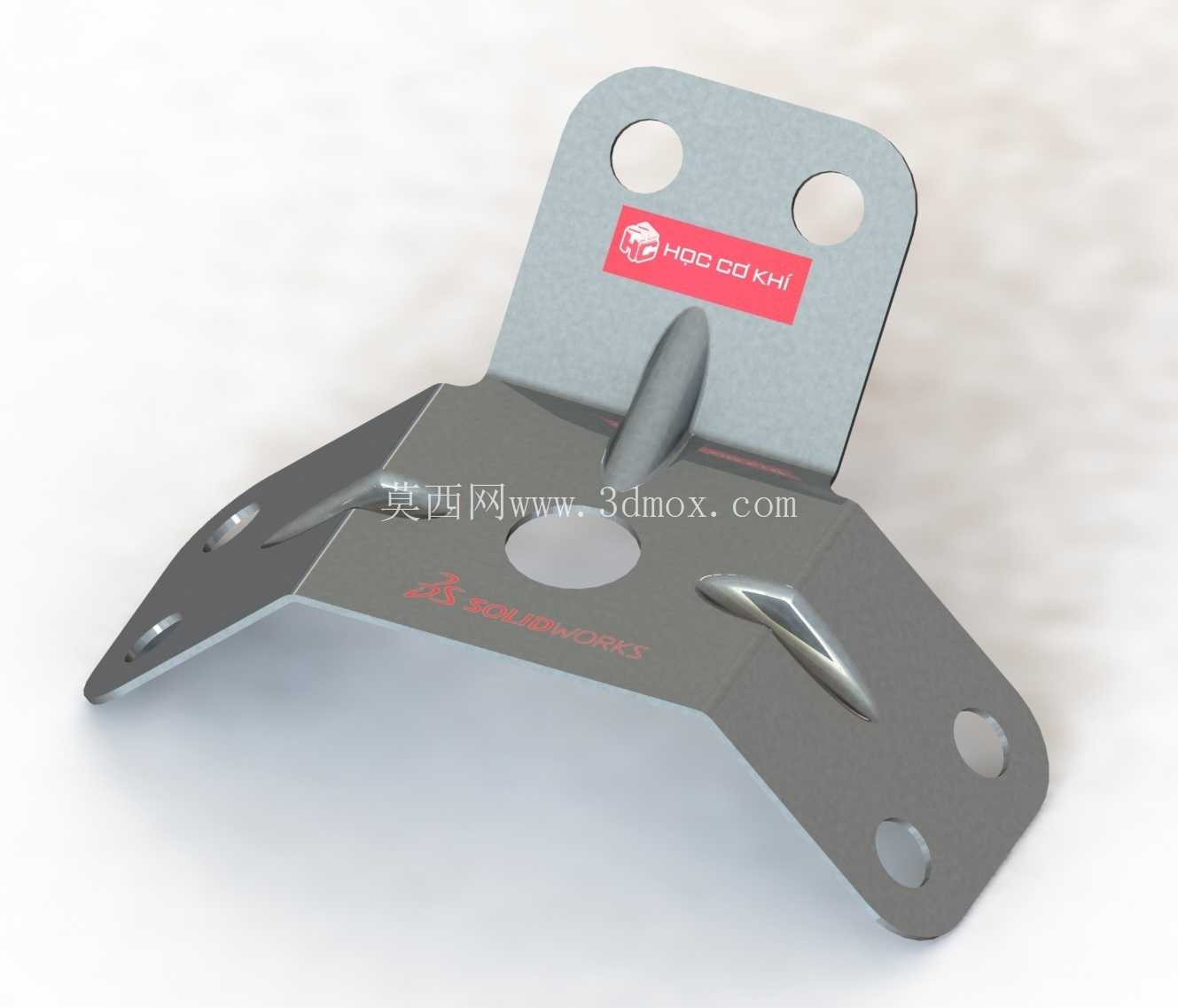

从结构设计逻辑来看，这个支架采用了中间拱起加两侧翼板外展的构型，中间的凸起压筋不是随意做的造型，是为了在不增加板材厚度的前提下，提升整体的抗弯折刚度——毕竟如果用平钢板做同尺寸支架，要达到相同的抗形变能力，板材厚度至少要提升0.8mm，不仅会增加整体重量，还会提升材料成本。中间预留的大尺寸通孔，一方面是为了给安装位置的凸起结构让位，避免安装时支架和基体表面出现硬干涉，另一方面也能作为走线孔位，让穿过支架的管线可以从孔位规整排布，避免管线和支架锐边长期摩擦出现破损。

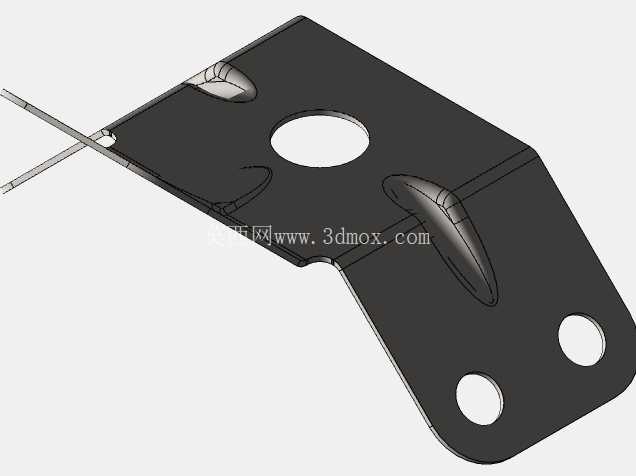

两侧翼板上的多个安装孔位做了差异化的孔径设计，靠近折弯根部的孔位直径更大，适合用规格稍大的紧固件完成和基体的硬连接，保证支架和安装面的贴合强度；翼板边缘的小孔径孔位，则是用来固定外接的附件，比如小型传感器、线束卡扣、薄型护板这类载荷不大的部件。孔位的排布特意错开了折弯R角的应力集中区，所有安装孔的中心到折弯边的距离都大于2倍板材厚度，避免冲压折弯时孔位出现拉裂变形，也能防止安装紧固件时，因为靠近折弯边导致板材出现局部塌陷。

安装边界方面，这个支架的三个安装面不在同一平面，上方的立板和两侧的翼板形成了三个不同方向的安装基准，立板上的两个对称孔位可以完成垂直方向的固定，两侧翼板则可以贴合在两个呈一定夹角的安装面上，这种多基准面的设计，让支架可以适配转角位置的固定需求，不用额外做转接件就能完成跨面安装。翼板边缘做了小角度的外翻边处理，不是为了造型，是为了消除板材剪切后的锐边，避免安装调试时划伤操作人员，同时外翻边也能小幅提升翼板边缘的刚度，减少翼板受侧向力时出现的卷边变形。

实际选型使用时，需要注意支架的折弯内R角和安装面的倒角匹配，如果安装基体的转角位置是直角，要确认支架折弯处的避空尺寸足够，避免出现支架贴装时中间拱起、无法完全贴合的问题。另外板材表面的处理层要和使用环境匹配，如果是在有腐蚀介质的场景使用，需要额外做表面钝化或者喷塑处理，避免板材长期接触腐蚀介质出现锈穿，影响固定强度。这类支架的固定点载荷分配要提前核算，主承载的紧固件要装在靠近折弯根部的大孔位，悬臂位置的孔位不要承载超过设计阈值的重量，避免长期受力导致翼板出现塑性变形，丧失固定精度。
