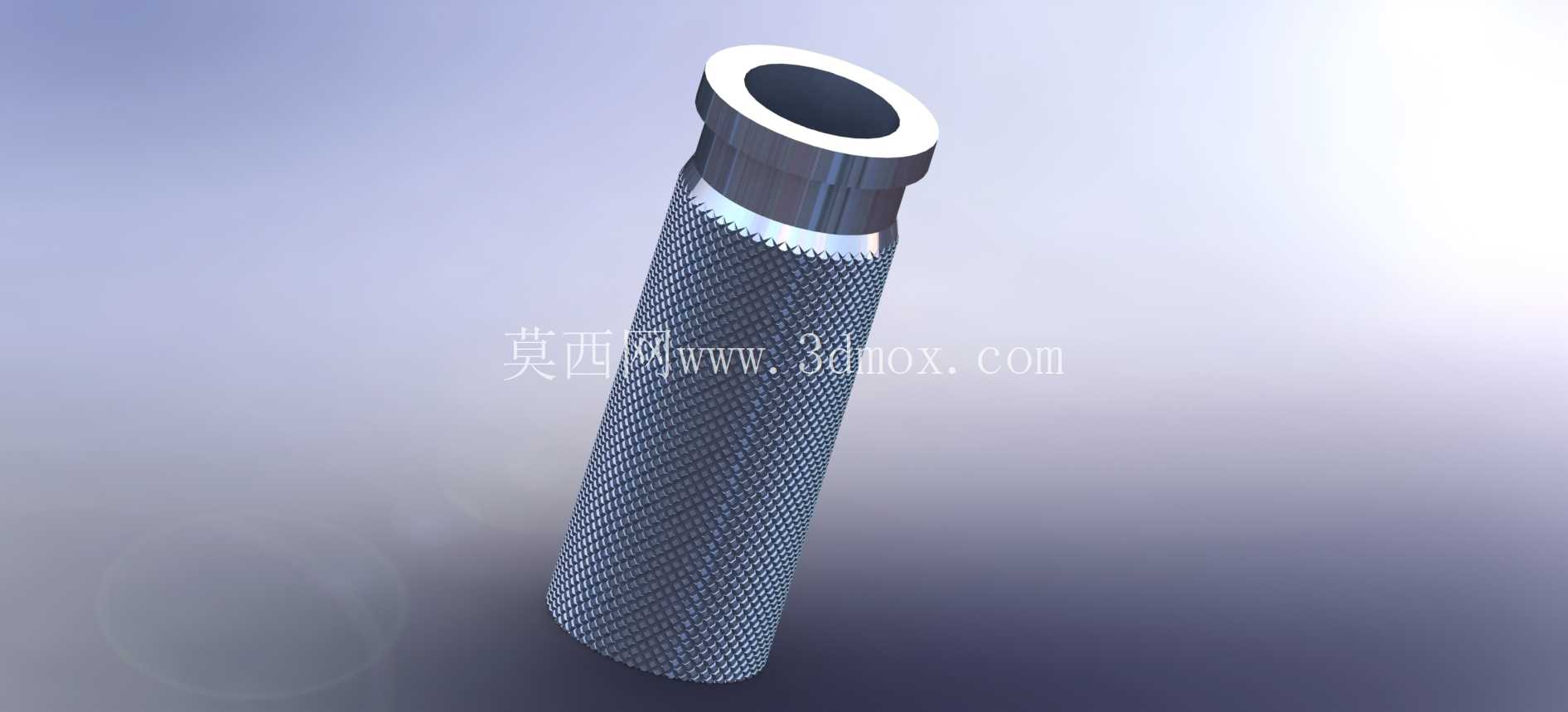

SolidWorks网纹滚花握持结构建模方案

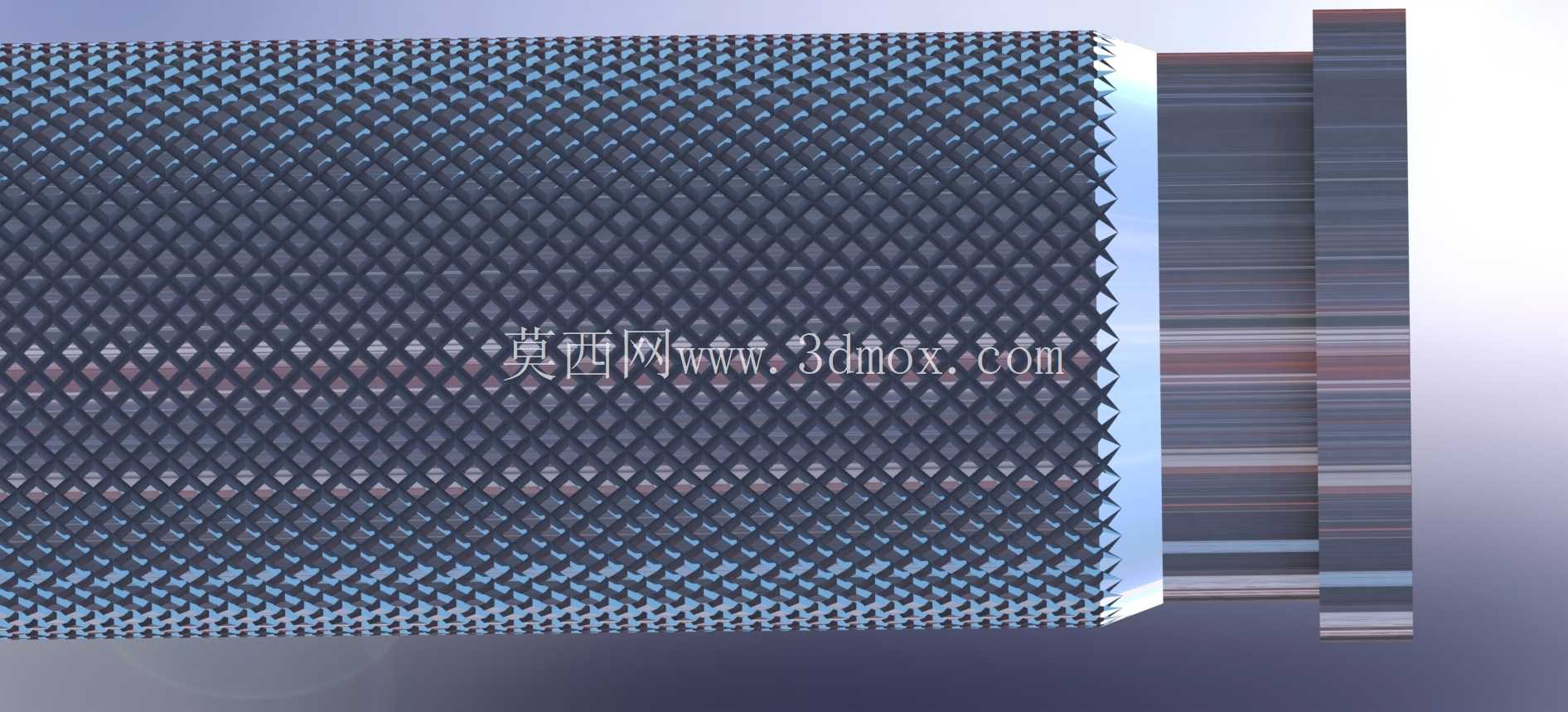

　　在手动工具、调节旋钮、操作手柄这类需要人工施力旋转或推拉的机械零部件上，滚花结构是提升操作可靠性的核心设计细节，很多刚接触结构设计的工程师容易忽略滚花的实际工程价值，甚至直接在工程图上标注滚花要求而不在三维模型中体现特征，导致后续装配验证、人机工程校核时出现偏差。日常设备运维场景里，操作人员戴劳保手套操作调节件时，光滑金属表面的摩擦系数仅0.1左右，很容易出现施力打滑的情况，尤其是在设备检修空间狭窄、无法施加较大握力的工况下，网纹滚花形成的凹凸表面能将接触面摩擦系数提升至0.35以上，即便手上沾有少量切削液、润滑油，也能保证操作力矩有效传递，不会出现脱手、拧不动的问题。做这类滚花结构的三维建模时，不需要完全复刻加工后微米级的纹理细节，毕竟实际生产中滚花是通过滚花刀在车床上挤压成型，建模的核心目的是验证滚花段的尺寸边界是否符合装配要求，避免滚花区域和相邻的密封圈、轴承内圈、安装孔位产生干涉。建模过程中要先确定滚花的节距参数，常规手动工具用的网纹滚花节距多在0.5mm到1.2mm之间，对应不同的握持直径：直径小于10mm的小手柄选0.5mm小节距，避免纹理过硌手；直径20mm以上的重型操作手柄选1.0mm以上大节距，保证戴厚手套时也能卡入纹理凹槽获得足够摩擦力。

　　很多人做滚花建模时会直接用阵列特征铺满整个圆柱面，忽略了滚花段两端的退刀距离——实际车削加工时，滚花刀进刀和退刀位置会有1到2mm的过渡段，这部分纹理不完整，建模时要把完整滚花区域的长度比设计要求的有效握持长度短2mm左右，给加工留出工艺余量，也避免安装时滚花锐边刮伤装配人员或者损坏相邻的橡胶密封件。从结构功能上看，滚花除了防滑，还有一个容易被忽略的作用：在过盈配合的小零件装配时，滚花表面的凸起能嵌入配合件的内壁，提升连接的抗扭能力，比如一些小型塑料旋钮和金属调节杆的连接，就是靠金属杆上的滚花压入塑料孔内，不需要额外打销钉或者涂胶就能传递扭矩，这种场景下的滚花建模还要注意凸起高度，一般过盈连接用的滚花纹高在0.2mm到0.3mm之间，过高会导致压装力过大撑裂塑料件，过低则会出现扭矩不足打滑的问题。

　　设计滚花结构时还要考虑安装边界：如果滚花段旁边有O型圈密封结构，滚花的边缘距离密封槽至少要留3mm以上的光滑圆柱段，避免滚花的锐边划伤O型圈导致密封失效；如果滚花部分需要穿过安装面板，面板的开孔直径要比滚花的大径大0.2mm以上，避免安装时刮掉滚花表面的氧化层或者涂层，影响外观和防锈性能。另外在做三维装配的人机工程仿真时，带滚花的模型能更真实模拟手部握持的接触位置，帮助判断操作时的施力角度是否合理，会不会和周围的设备结构产生磕碰，比如一些设备面板上的调节旋钮，如果滚花段太靠近面板边缘，操作人员拧动的时候手指会蹭到面板，长时间操作容易磨破手套甚至擦伤皮肤，这时候就需要调整滚花段的长度或者旋钮的安装位置。

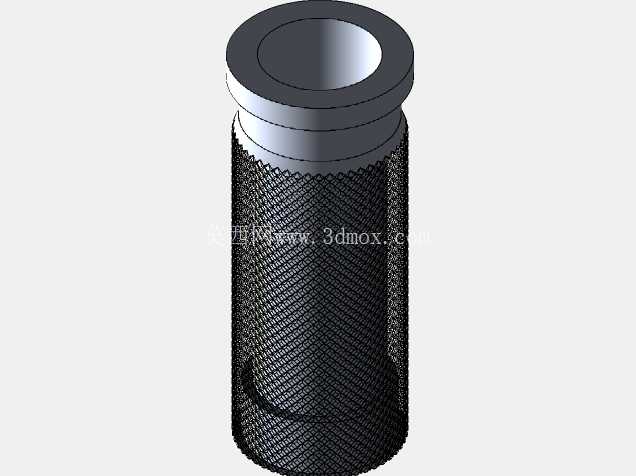

　　建模时不需要追求滚花特征的绝对写实，毕竟完整的滚花阵列特征会占用大量的模型内存，导致大型装配体打开卡顿，一般只需要在需要展示外观的配置里做出完整滚花，在工程图配置里用简化的圆柱面加纹理标注代替，兼顾展示效果和设计效率。还要注意不同加工方式对应的滚花形态差异：切削式滚花的纹理凹槽更锐利，挤压式滚花的表面会有轻微的凸起涨径，建模时要根据实际采用的加工工艺调整滚花段的外圆尺寸，挤压滚花的毛坯直径要比最终滚花大径小0.1到0.15mm，避免滚花后直径超差，导致零件无法装入对应的配合孔位。在一些有清洁要求的设备上，比如食品加工、制药设备的操作手柄，滚花的节距不能太小，否则纹理凹槽内容易积存污渍、残留清洁死角，这种场景下一般选用1.5mm以上的大节距滚花，或者改用直纹滚花，方便清洁擦拭，避免滋生细菌。
