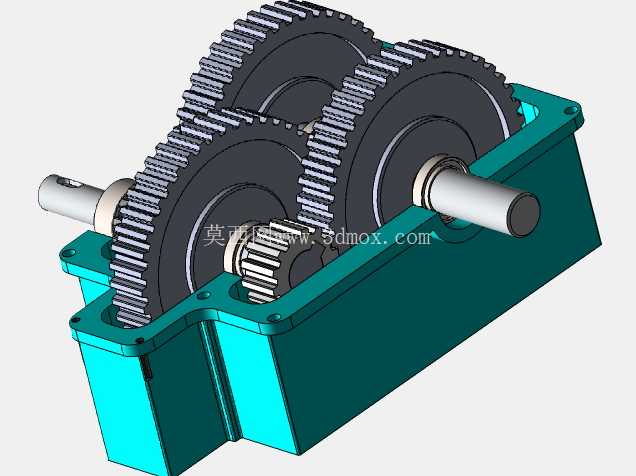

平行轴式二级齿轮减速箱结构设计

　　这款平行轴布置的二级齿轮减速结构，主要应用在需要匹配原动机高转速输出、降低工作端转速同时提升输出扭矩的工业场景中，常见于输送线驱动单元、小型物料搬运设备、轻工机械动力传输端这类对安装空间有紧凑要求的工况。从实际使用逻辑来看，这类减速箱的核心作用是完成转速与扭矩的转换，输入端连接电机这类高转速动力源，经过两级齿轮的啮合传动，将转速按照设定的传动比降低后，从输出端传递给工作机构，同时放大输出扭矩，满足工作端大负载低转速的运行需求。

　　设计过程中首先要考虑的是传动比的分配，两级齿轮的齿数搭配直接影响整体传动效率与运行平稳性，高速级采用小齿轮带动大齿轮的结构，优先保证高速运转下的啮合平稳性，降低齿轮运行噪音，低速级则侧重扭矩承载能力，齿轮模数匹配输出端的最大负载扭矩，避免轮齿在重载下出现断齿、点蚀等失效问题。箱体采用剖分式结构设计，上下箱体通过螺栓连接，既方便内部齿轮、轴系、轴承的装配与后期维护，也能保证箱体整体的刚性，避免轴系受载后出现箱体变形导致的齿轮啮合偏载问题。

　　从安装边界来看，输入轴与输出轴采用平行异侧布置的方式，轴伸端的直径尺寸匹配标准联轴器的安装规格，箱体底部预留的安装孔位可以直接固定在设备机架的安装平面上，不需要额外设计复杂的转接支架，整体外形的长宽高比例紧凑，能够适配多数小型设备的动力舱安装空间，不会出现与周边结构件干涉的问题。轴系部分采用滚动轴承作为支撑，轴承的选型同时考虑径向载荷与少量轴向载荷的承载需求，轴承端盖的结构设计兼顾密封性能，能够防止箱体内部的润滑油泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部，避免齿轮啮合面出现磨粒磨损。

　　齿轮的结构设计上，大齿轮采用辐板式结构，在保证轮齿强度与轮毂连接强度的前提下，尽可能降低齿轮自身的重量，减少轴系的转动惯量，让设备启停过程更加平稳，小齿轮则与轴做成齿轮轴的结构，避免小齿轮因齿数过少、轮毂尺寸不足导致的键连接强度不足问题。齿轮的啮合侧隙控制在合理范围内，既可以补偿齿轮加工、装配过程中产生的误差，也能在齿轮受热膨胀时避免卡滞，同时保证润滑油膜能够顺利形成，减少轮齿接触面的磨损。箱体内部的油池设计深度经过核算，能够保证低速级大齿轮在运转过程中浸入润滑油的深度合适，既可以通过齿轮转动带起润滑油实现飞溅润滑，为所有啮合齿轮、轴承提供润滑，又不会因为浸油过深导致搅油损失过大，降低传动效率，同时避免油温升高过快的问题。

　　在实际选型适配时，需要核对输入轴与输出轴的中心高、轴伸长度、键槽尺寸，确保与配套的动力源、工作机构的连接尺寸匹配，同时要确认减速箱的额定输出扭矩能够覆盖工作端的最大负载扭矩，避免长期过载运行导致的齿轮、轴系失效。箱体的外壁设置了加强筋结构，在不增加箱体整体壁厚、控制整体重量的前提下，提升箱体的结构刚性，减少轴系运转过程中的箱体振动，降低运行噪音。观察油位的结构、注油与放油的位置都设置在便于操作的方位，日常维护时不需要拆解设备主体就可以完成润滑油的更换与油位检查，降低后期运维的工作量。
