快速压紧式搭扣锁夹工装结构设计

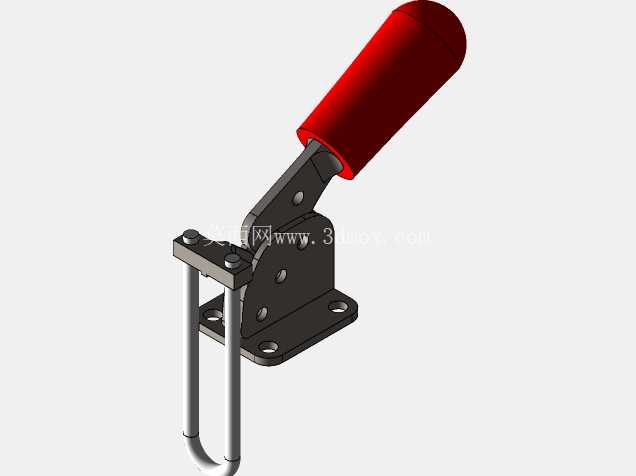

这款搭扣式快压夹属于工装夹具范畴里的手动压紧类标准件，日常在钣金箱体、设备检修门、工装治具板、小型焊接工装台面上应用极广，很多做非标设备的工程师在做需要频繁开合的压紧工位时，第一时间会想到这类结构，相比螺栓压紧、旋转卡扣，它的操作效率要高出数倍，单次锁紧和松脱的动作只需要扳动一次手柄即可完成，不需要额外借助扳手等工具。

从结构设计逻辑来看，它采用的是肘节过死点锁紧原理，手柄扳动到闭合位置时，整个连杆结构会越过力学死点，此时哪怕受到被压紧件向上的反弹力，结构也不会自行松脱，只有主动扳动手柄反向施力才能解锁，这个特性决定了它在振动工况下也能保持稳定的压紧力，不会因为设备运行的震动出现松脱失效的问题。U型的挂钩部分做了圆弧过渡处理，避免和挂扣接触时出现应力集中割伤零件，同时挂钩的长度预留了一定的调节余量，可以适配不同厚度的被压紧件，安装时不需要做到极高的尺寸精度，就能通过调整挂钩旋入的长度来获得合适的压紧预紧力。

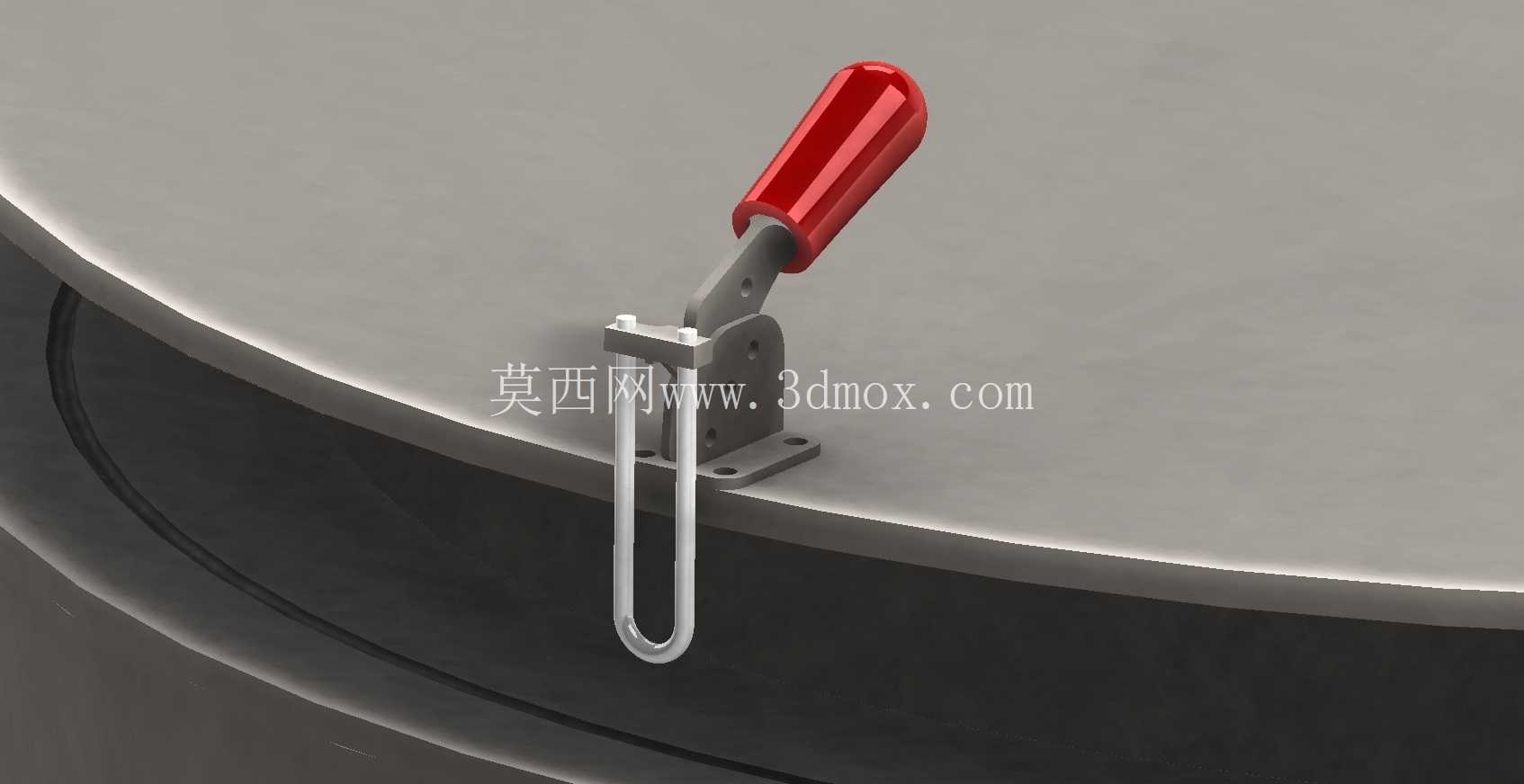

安装边界上，底座采用的是平板式四孔安装结构，四个安装孔的孔位做了沉头设计，可以用内六角螺栓或者十字盘头螺栓直接固定在安装基板上，安装面只需要加工出对应的平面即可，不需要做复杂的沉槽或者避让结构，底座的整体厚度控制在合理范围，不会占用过多的安装空间，突出安装面的高度在闭合状态下也不会过高，避免和周边的运动部件产生干涉。手柄部分套有红色的绝缘防滑胶套，一方面是增加操作时的摩擦力，手上沾有少量切削液或者油污的时候也能稳定施力，另一方面胶套的绝缘特性可以在带电检修的设备上起到一定的防护作用，同时醒目的红色也能让操作人员快速识别操作位置，避免误碰其他部件。

实际使用场景里，这类夹扣经常被用在小型焊接工装的工件固定上，工人摆放好待焊接的钣金件之后，只需要单手扳动手柄就能快速压紧，焊接完成后扳开手柄就能取下工件，相比传统的螺栓压板固定，单工位的上下件时间能缩短70%以上，在批量小件的焊接加工中能大幅提升生产效率。在设备防护门的应用中，它可以配合密封条使用，锁紧时能给防护门提供足够的压紧力，保证防护门和柜体之间的密封条被充分压缩，起到防尘、防切削液飞溅的作用，同时因为是外露式安装，后期维护更换也非常方便，不需要拆解柜体内部结构，只需要拧下四个安装螺栓就能完成替换。

设计建模的时候需要重点关注几个运动配合的间隙：手柄和底座的铰接转轴处要预留合理的转动间隙，避免因为加工公差导致手柄扳动卡滞；U型挂钩和手柄前端的铰接处也要保证转动顺畅，在锁紧行程的末端，挂钩的受力方向要和安装面尽量垂直，这样才能获得最大的压紧效率，避免出现横向分力导致挂扣磨损过快。另外整个结构的所有棱角都做了倒圆角处理，没有尖锐的毛刺边，操作过程中不会划伤工人的手部，符合工装设计的安全要求。材质方面常规工况下采用碳钢镀锌处理就能满足防锈和强度要求，在有腐蚀的工况下也可以更换为304不锈钢材质，对应的结构尺寸不需要做调整，只需要更换材质就能适配不同的使用环境。
