长型材导轨专用通过式抛丸清理设备

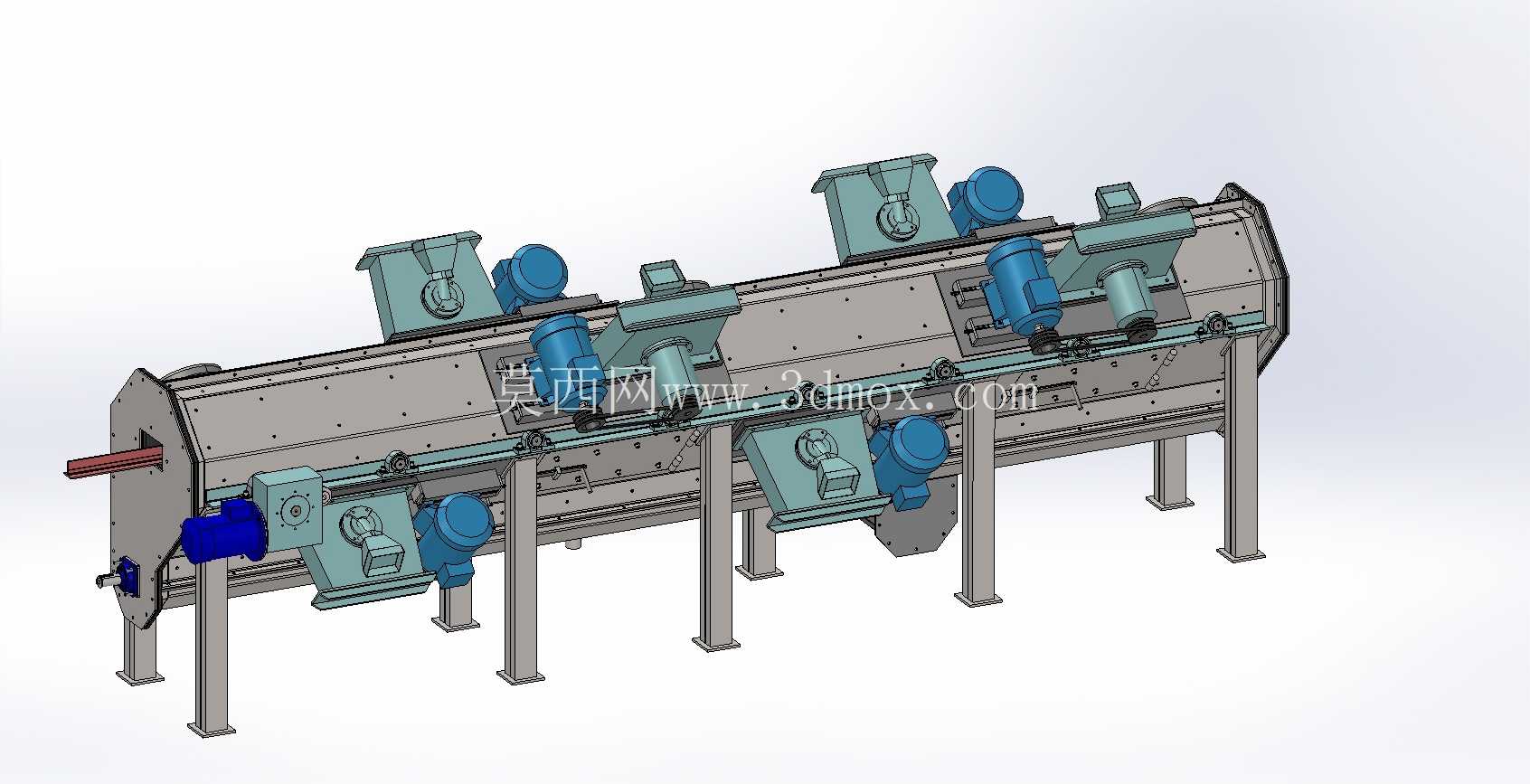

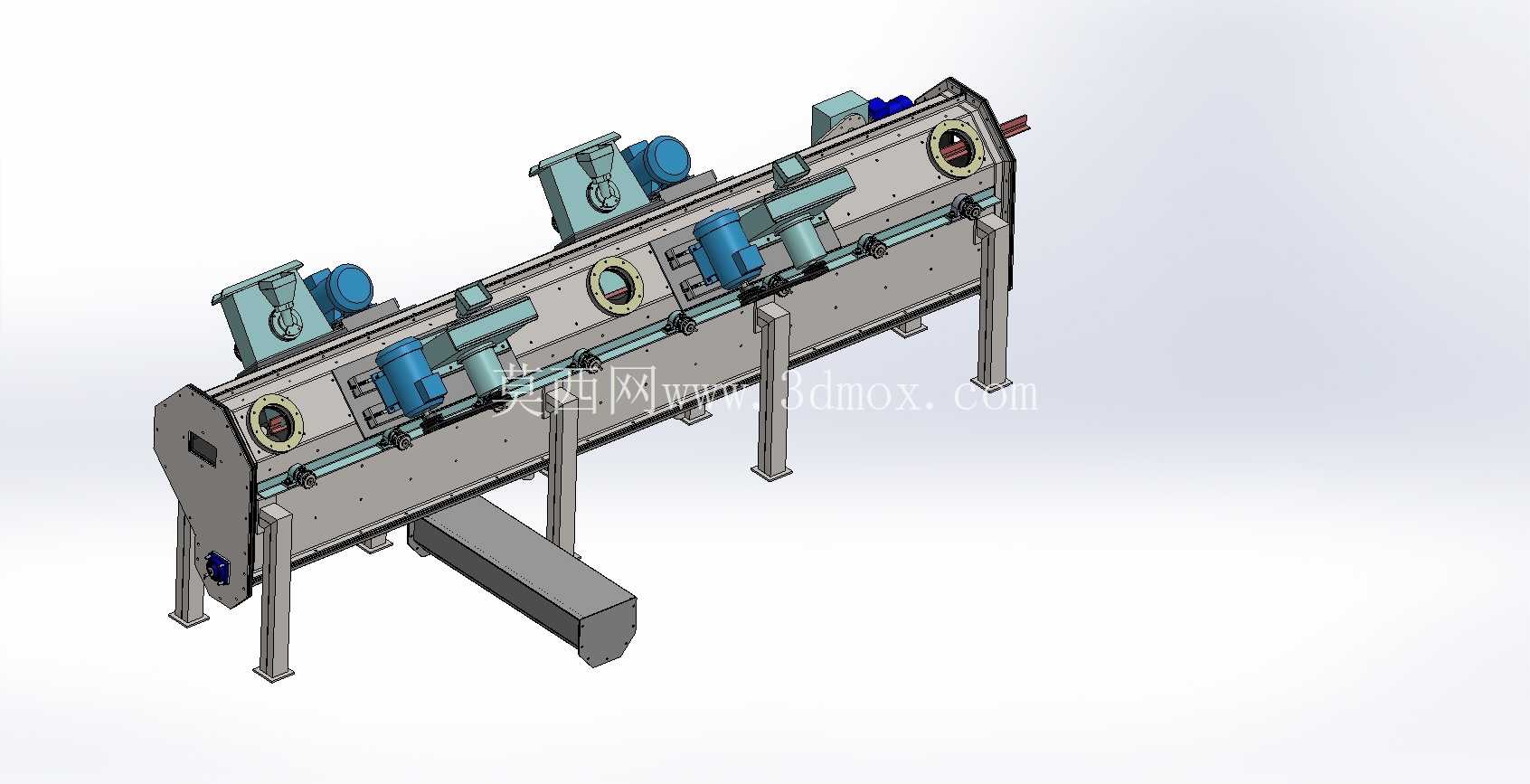

　　这款设备的核心定位是针对长条形连续型材的表面喷丸处理，尤其适配直线导轨、长型钢构件、电梯导轨这类长度方向尺寸远大于截面尺寸的工件，区别于常规滚筒式、吊钩式抛丸设备针对零散或重型工件的处理逻辑，它采用卧式贯通的整体结构，工件可沿设备轴向连续输送，无需频繁上下料装夹，适配批量连续化的产线作业需求。从结构布局来看，设备主体采用分段式焊接箱体结构，整体沿工件输送方向呈长条形布置，箱体内部做耐磨衬板防护，避免高速弹丸长期冲刷造成壳体磨损失效；多个抛丸器沿箱体长度方向交错布置在不同方位，分别对应工件的上、下、侧方多个工作面，确保长型材的各个外露面都能被弹丸流覆盖，不存在清理死角，抛丸器的安装角度经过反复校核，既保证弹丸束以最优入射角冲击工件表面，又避免弹丸直接对面冲刷造成衬板异常损耗。

　　设备的支撑腿采用可调式结构设计，可根据现场安装地面的平整度调整支撑高度，保证设备整体水平度满足输送系统的运行要求，避免工件输送过程中出现卡滞、跑偏问题；设备两端设置有工件进出的开口，配套弹丸密封装置，采用多层耐磨橡胶帘加迷宫密封的组合结构，既不影响长工件连续穿过，又能有效防止高速弹丸从开口处飞溅，保障作业现场安全。在功能设计上，这款设备可根据不同工件的表面处理需求调整抛丸器的抛射角度、弹丸流量以及输送速度，针对热轧状态的导轨毛坯，可通过较高的弹丸流量和较慢的输送速度，彻底去除表面氧化皮、锈蚀层，为后续的机加工、涂装工序提供洁净的表面基底；针对已经完成机加工的导轨成品，可调整参数进行表面喷丸强化，在工件表层引入残余压应力，提升导轨的抗疲劳性能，延长其在往复运动工况下的使用寿命。

　　设备配套的弹丸循环系统集成在箱体下部，包含弹丸收集、提升、分选机构，可将抛射后的弹丸经过筛分去除氧化皮碎屑、破损弹丸后，重新输送到抛丸器实现循环利用，降低耗材消耗；除尘接口预留于设备上部，可对接车间除尘系统，将抛丸过程中产生的粉尘抽走，保证设备内部和作业区域的空气洁净度，避免粉尘外溢。从安装边界来看，设备整体长度根据可处理工件的最大长度匹配设计，安装时需要在两端预留足够的工件上下料空间，侧面预留抛丸器维护、衬板更换的操作空间，设备基础需要做相应的承重处理，承受设备满负荷运行时的静载荷和振动载荷，避免运行过程中出现基础沉降影响设备精度。这款设备的设计完全围绕长结构工件的连续处理需求展开，没有采用通用抛丸设备的通用化结构，而是针对长型材的输送、全表面覆盖、密封等核心痛点做了针对性优化，可直接集成到型材加工的连续产线中，替代人工打磨、喷砂等低效的表面处理方式，处理质量稳定，不会出现人工处理常见的表面清理不均匀、漏处理等问题，同时大幅降低作业人员的劳动强度，避免粉尘、弹丸飞溅对作业人员造成职业健康伤害。

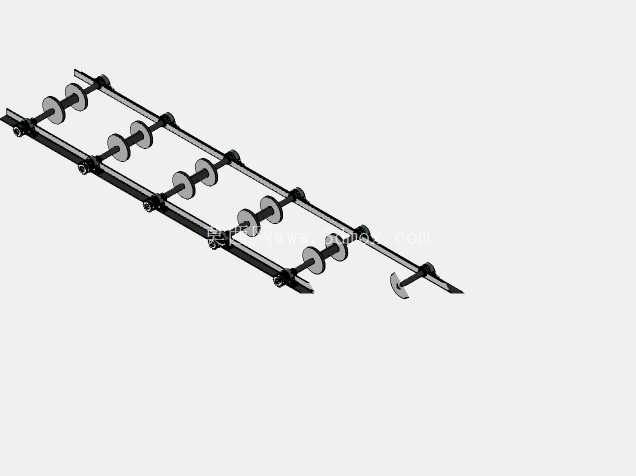

　　在结构建模过程中，所有抛丸器的安装位置都做了干涉校核，确保抛丸器在维护拆卸时不会和周边的支撑结构、输送机构发生碰撞，箱体的分段连接位置都做了密封止口设计，保证组装后箱体的密封性，不会出现弹丸漏出的问题；输送辊道的间距经过计算，保证长工件在输送过程中不会出现下垂、变形，尤其是针对薄壁长型材，辊道间距过大会造成工件弯曲，影响抛丸处理的均匀性，间距过小则会增加不必要的制造成本，同时遮挡部分工件表面影响清理效果。
