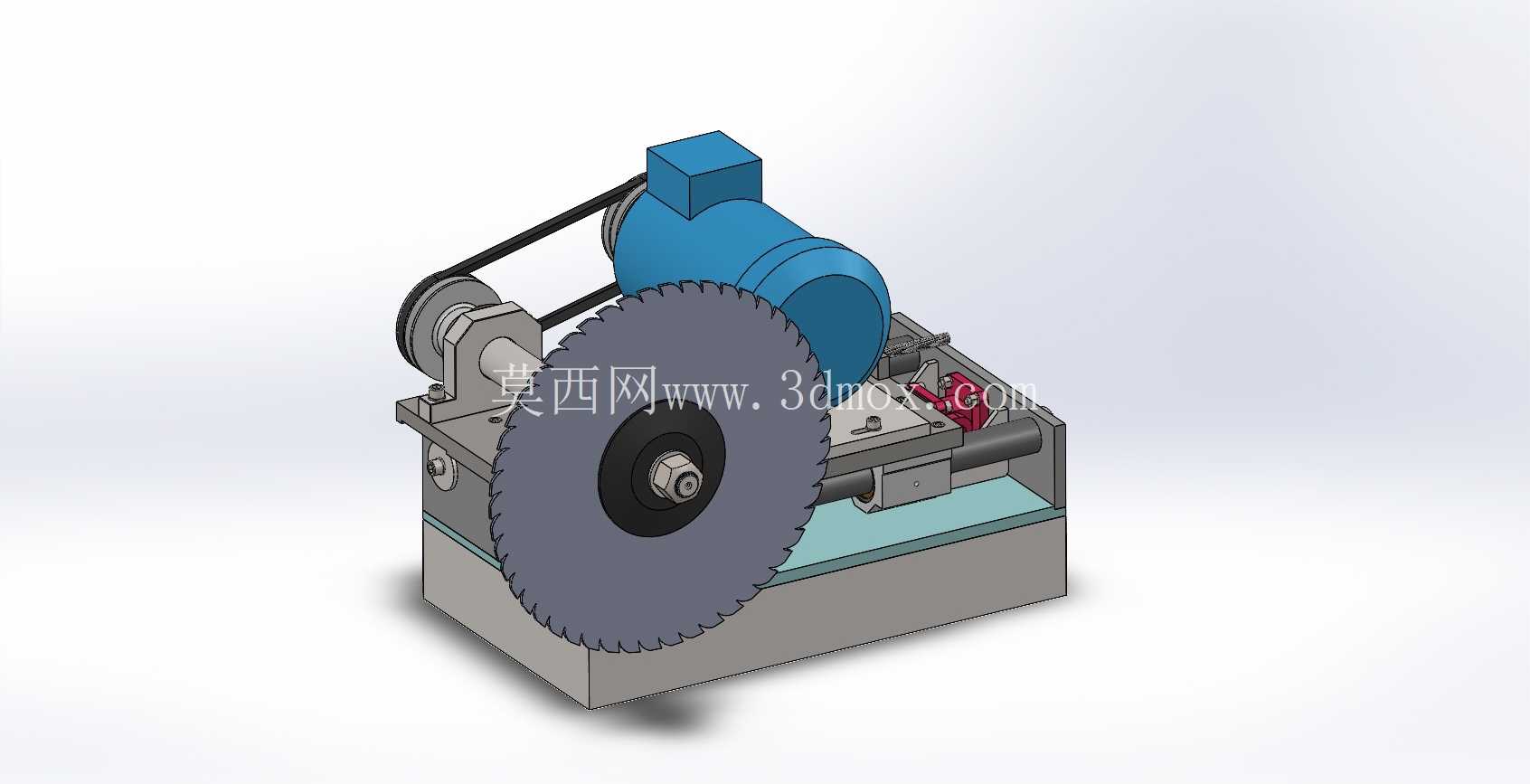

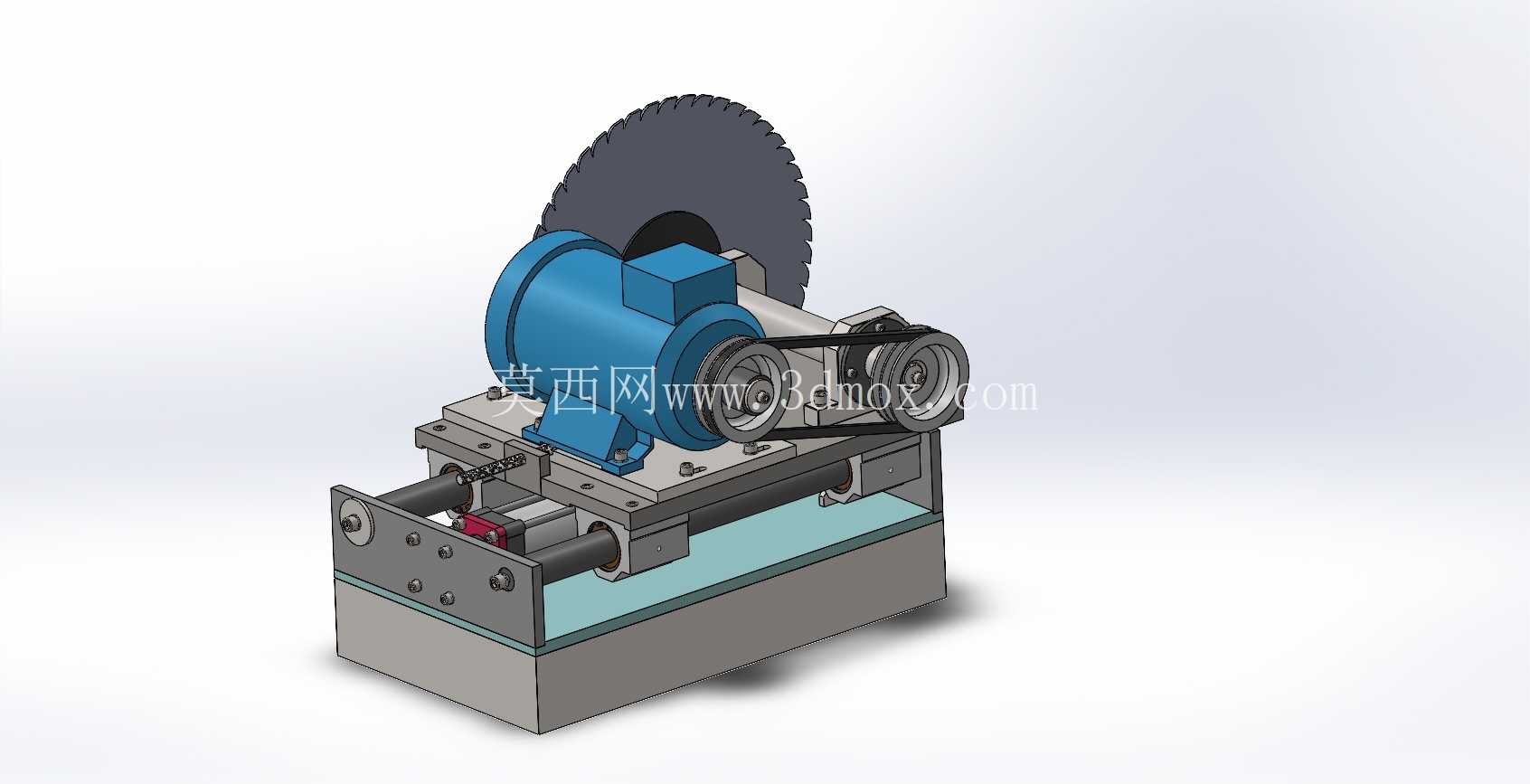

T型电梯轨道自动滚压卧式切割锯

　　这款卧式锯切设备主要面向电梯T型导轨的定长切割工序设计，适配电梯导轨生产车间的型材加工线布局，可直接对接上游滚压成型工序的出料端，完成连续生产中的在线切断作业，无需额外转运待切割型材，能有效缩减导轨加工环节的物料周转路径，降低长型材转运过程中产生的形变、磕碰损伤概率。设备整体采用卧式布局，锯切主轴水平布置，锯片进给方向与T型导轨的长度方向垂直，切割过程中锯片从导轨的侧向切入，可避免立式锯切时型材自重对切口平整度的影响，适配T70等规格电梯T型导轨的截面尺寸，单次切割即可完成导轨整个截面的切断，切口无明显毛刺，可减少后续端面铣削的加工余量。

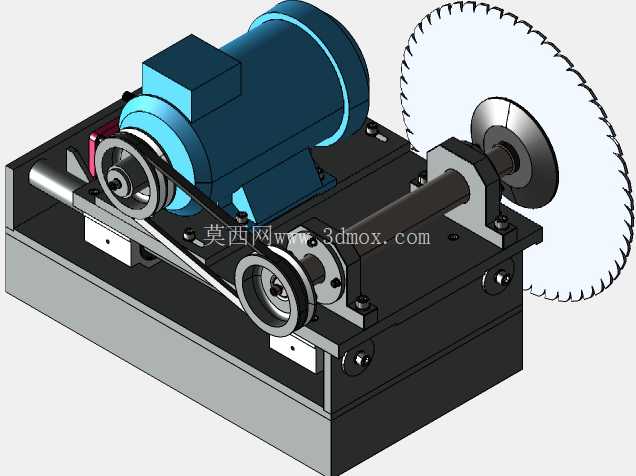

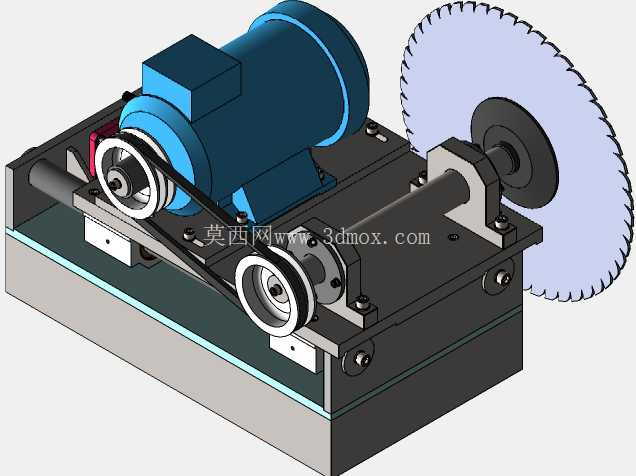

　　设备的动力单元采用电机经皮带传动驱动锯片主轴，皮带传动结构可缓冲锯切入料时的冲击载荷，避免电机直接承受切削反力，同时可根据不同材质导轨的切削需求，通过更换皮带轮调整主轴转速，适配碳钢、冷拔钢材等不同材质导轨的锯切参数。锯切进给单元采用直线导轨导向，进给滑台搭载锯切动力头沿导轨平稳推进，进给速度可通过调节机构实现无级调整，保证锯片切入、切出阶段的进给速率匹配切削负载变化，减少打齿、崩边问题。设备底座采用整体式焊接箱型结构，内部设置加强筋板，可承受锯切过程中的振动载荷，保证长时间连续作业时的设备刚性，底座上预留有地脚螺栓安装孔，可直接固定在车间混凝土地面上，安装时需保证锯切进给方向与上游导轨送料方向的垂直度，避免出现斜口问题。

　　设备的夹持机构设置在锯切工位的进出料两侧，采用V型定位块配合压紧油缸，可自动对中夹紧T型导轨，夹持位置避开锯片切割路径，防止锯切过程中型材窜动，夹持力可根据型材壁厚调整，避免夹伤导轨的加工面。设备的传动护罩完全覆盖皮带传动区域，锯片外侧设置半包围式防护挡板，可阻挡锯切过程中产生的铁屑飞溅，同时预留有排屑口，可对接车间的集中排屑系统，将切削铁屑统一收集处理。从安装边界来看，设备整体占地长度适配常规型材生产线的工位间距，进料端高度与滚压成型线的出料高度匹配，无需额外搭建增高平台，出料端可直接对接后续的倒角、铣削工序输送线，实现工序间的流畅衔接。

　　设计过程中重点考虑了T型导轨的截面特性，锯片的切割行程覆盖T型导轨的最大截面宽度，锯片主轴的高度位置对应导轨截面的中心区域，保证锯片切入时受力均匀，减少锯片的侧向磨损；同时针对T型导轨的导轨面、安装基准面的防护需求，夹持块采用铜质软质材料，避免硬质夹持块压伤导轨的精加工面，保证后续导轨安装时的基准精度。设备的润滑点集中布置在机身外侧，日常维护时可直接对主轴轴承、进给导轨、传动部件加注润滑脂，无需拆解护罩，降低日常维护的工作量；锯片的更换位置预留有足够的操作空间，更换锯片时无需拆卸周边的防护与夹持部件，可快速完成锯片的拆装更换，缩短设备停机维护时间。在实际生产场景中，该设备可适配连续滚压生产的节拍，配合定长送料机构可实现不同长度导轨的自动定长切割，切割长度误差可控制在型材加工的公差范围内，满足电梯导轨后续拼接安装的长度精度要求，相比通用卧式带锯床，该设备针对T型导轨的截面做了专门的夹持、进给优化，切割效率更高，切口质量更稳定，可减少后续工序的返修工作量。
