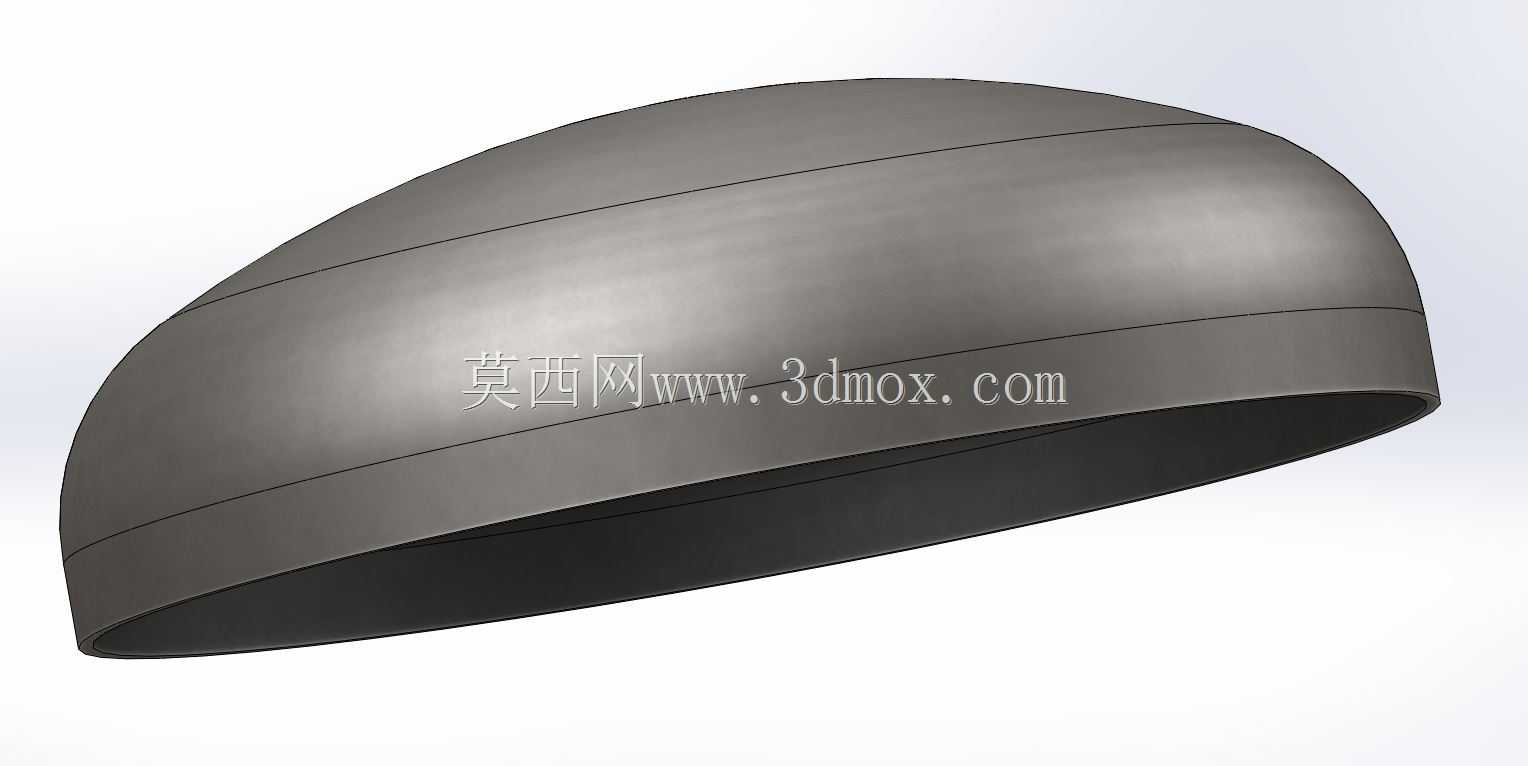

椭圆封头卡贝扎承压端盖结构设计

　　在承压容器与管路系统的设计环节中，端盖作为承压边界的核心组成部分，直接决定整套系统的运行可靠性与密封性能，这款椭圆型封头结构，是针对中低压承压工况优化的端盖方案，目前在化工储罐、换热设备、给排水管路、食品级承压罐体等场景中应用广泛。不同于平盖结构的应力集中特性，椭圆封头的曲面过渡设计能够将内部介质产生的压力均匀分散到整个曲面壁面，在相同承压等级下，可有效降低壁厚设计冗余，兼顾结构强度与材料成本控制。从实际工程应用来看，这类封头常作为立式储罐的顶部端盖、卧式罐体的两侧封堵结构，也可适配在大口径管路的末端封堵位置，安装时通过直边段与筒体端部的焊接或法兰对接完成固定，直边段的长度设计充分考虑了焊接作业的操作空间，

　　避免焊缝位置处于曲面应力集中区域，降低焊接缺陷带来的失效风险。设计过程中，曲面母线采用标准椭圆轨迹拟合，长短轴比例严格匹配承压应力分布规律，曲面曲率从中心到直边段平滑过渡，不存在曲率突变的折角区域，可有效避免承压状态下的局部应力峰值，减少长期运行过程中疲劳裂纹的产生概率。外表面的环向加强筋结构并非装饰性设计，而是针对大直径封头的抗失稳需求设置，当罐体内部出现负压工况时，环向筋条可大幅提升曲面的结构刚度，避免薄壁封头在负压作用下发生吸瘪变形，同时筋条的分布位置经过应力仿真校核，设置在曲面应力形变的最大节点位置，用最少的材料增量实现最优的刚度提升效果。封头的开口边缘做了等厚度削边处理，与筒体对接时能够保证焊缝两侧的壁厚一致，

　　减少焊接过程中的应力不均问题，内壁曲面做了平滑圆弧过渡，不存在直角死角，在食品加工、医药生产类罐体应用中，可避免物料残留，方便内部清洗与消杀作业，满足卫生级设备的设计要求。从安装边界来看，这类封头的直边段外径与对应规格的筒体内径采用间隙配合公差，装配时可快速实现对位，减少组对时的错边量，降低焊接作业的校正难度，曲面的整体高度经过优化，在保证内部介质流道顺畅的前提下，尽可能压缩端盖的轴向占用空间，帮助整套设备缩减整体安装尺寸，适配空间受限的安装场景。
