动漫角色索隆佩刀秋水武士刀结构设计

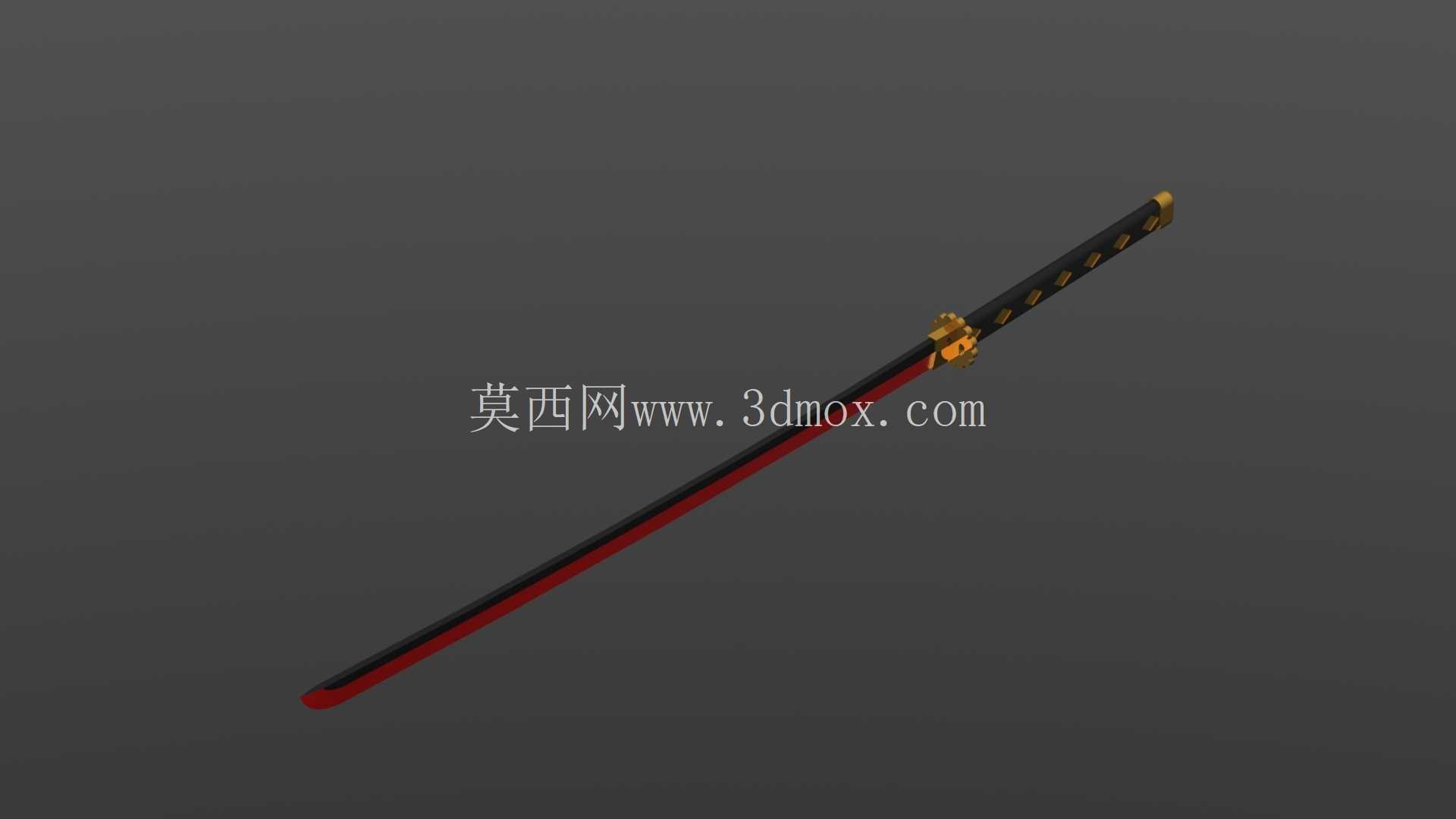

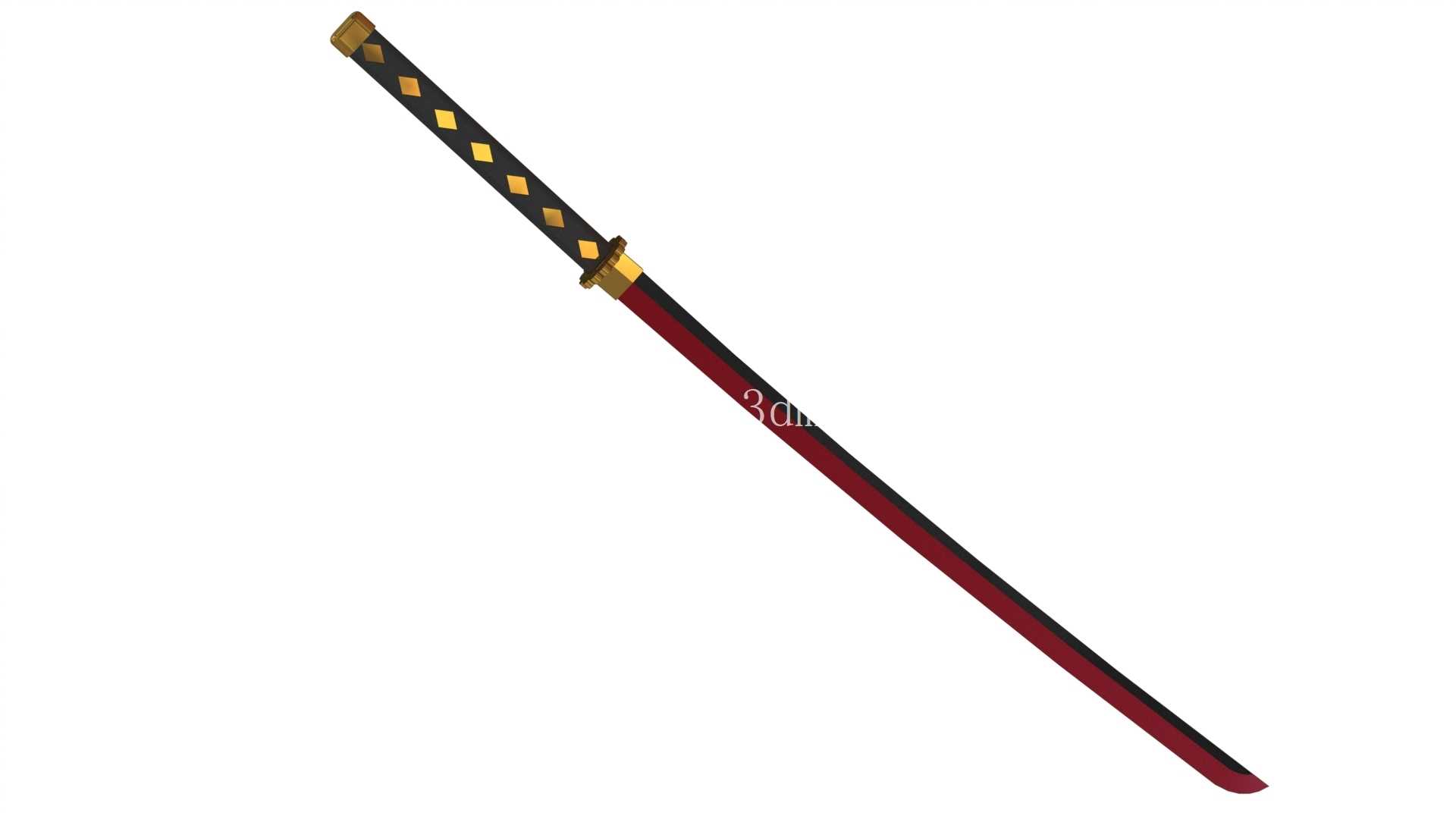

　　本次完成的武士刀三维结构设计，原型取自动漫作品中罗罗诺亚·索隆的佩刀秋水，整体结构完全遵循传统日式武士刀的装配逻辑做参数化还原，建模过程中优先考虑了铸造开模的工艺可行性，所有曲面过渡均做了拔模角度校验，避免后续模具生产出现倒扣、壁厚不均的问题。从实际应用场景来看，该模型可直接用于动漫周边手办的金属铸件生产，也可作为影视道具制作的结构参考，部分结构拆分后还能适配文创类金属摆件的开模需求，针对小批量精密铸造的生产场景，建模时特意将刀身、刀柄、刀镡、鞘装等部件做了独立分件处理，每个分件的连接边界都预留了0.15mm的装配公差，适配失蜡铸造后的打磨装配工序。

　　设计思路上没有完全照搬动漫中的夸张比例，而是参考了现存日式打刀的实际尺寸做适配调整，整体刀身全长控制在102cm，其中刃长72cm，柄长26cm，鞘长75cm，所有安装边界都做了限位结构设计：刀柄与刀茎的连接采用传统目钉固定结构，预留了两个直径6mm的目钉孔位，刀镡与刀身的贴合面做了0.2mm的沉台限位，避免装配后出现径向晃动，刀鞘的鲤口位置做了内嵌式铜箍的安装槽，槽深3mm，刚好适配厚度1.5mm的金属箍件压装。

　　产品功能特性方面，模型还原了武士刀的完整装配逻辑，刀身的弧度采用传统日式刀的1.8cm反深设计，既符合视觉上的审美习惯，也能满足道具展示时的形态还原度，刀柄的缠绳位置做了菱形凸起的纹理结构，每个菱形格的尺寸控制在128mm，刚好适配传统棉绳缠绕的卡位，不会出现缠绳后滑移的问题，刀鞘表面的涂装分色边界做了0.1mm的凸台分界，方便后续喷涂工序做遮罩处理，减少溢漆问题。从铸造工艺的角度出发，所有分件的壁厚都控制在2.5-3mm之间，避免铸造时出现缩孔、冷隔缺陷，刀身的刃口位置做了R0.3mm的圆角处理，既保留视觉上的锋利感，也能避免铸造后锐边崩缺，同时满足文创产品的安全规范要求。

　　针对不同的生产场景，模型还预留了结构调整空间：如果用于制作树脂翻模的展示道具，可以直接将分件合并为整体，减少装配工序；如果用于制作金属材质的收藏级摆件，可以在刀茎位置预留雕刻位，方便后续做编号、铭文的蚀刻加工。建模过程中对所有配合面做了干涉检查，确保各部件装配后总装间隙不超过0.1mm，刀身入鞘后不会出现松脱晃动的问题，刀柄的目贯位置预留了812mm的安装槽，适配不同样式的金属目贯配件安装，不需要额外修改基体结构。考虑到后续渲染展示的需求，所有曲面都做了G2连续处理，金属材质的反光过渡自然，没有出现曲面折痕、法线错乱的问题，鞘装的分段结构也做了隐藏式接缝设计，装配后外观看不到明显的拼接缝隙，整体还原度符合动漫周边产品的生产要求。
