铸造模具用锥形定位锁紧销结构

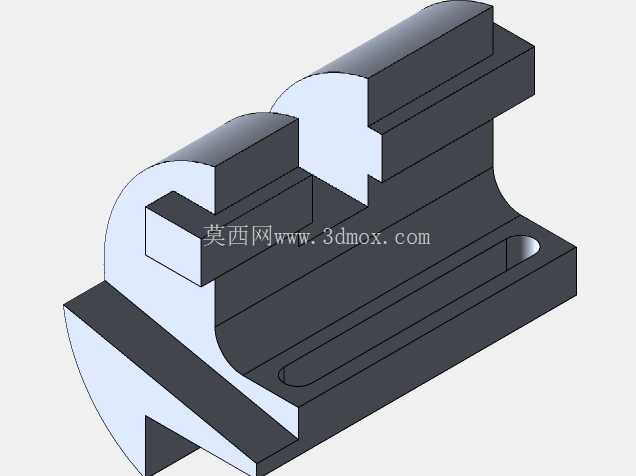

　　在压铸及重力铸造模具的合模定位环节，锥形销是承担精确定位、抵消合模侧向力的核心配件，区别于普通圆柱销的间隙配合特性，锥面结构可在合模过程中自动导正上下模或滑块的相对位置，消除长期反复开合模带来的配合间隙累积，避免铸件出现错边、壁厚不均等成型缺陷。这类锥形销通常安装在模具动定模的分型面周边，或是抽芯滑块的终止限位位置，当模具完成合模动作时，锥面会先于型面接触，通过斜面的楔紧作用将两个模体的相对位置锁死，即便在高速压射的金属液冲击下，也能保证模腔的形位公差稳定在铸件要求的精度范围内。从结构设计逻辑来看，该锥形销采用了带安装底座的一体式结构，底座部分设计有长圆形的安装沉槽，可在装配时微调销体的伸出长度，适配不同合模行程的模具安装需求，避免因加工误差导致锥面配合过紧或锁止不到位的问题；销体的锥度通常选取1:50的通用自锁锥度，既保证合模时的导正顺滑度，又能在锁止后提供足够的静摩擦力抵抗侧向分力，无需额外增加锁紧压板即可完成定位，有效简化模具的整体结构。

　　销体的工作段做了加厚处理，对应模具上的配合锥套会采用更高硬度的模具钢制作，两者的配合面粗糙度要求控制在Ra0.8以内，减少反复开合模过程中的磨损，延长配件的更换周期；底座与模具模板的贴合面设计有定位止口，装配时可先通过止口预定位，再穿入内六角螺栓完成紧固，长圆形的安装槽还能抵消模板加工时的孔位误差，降低现场装配的修配工作量。在实际生产场景中，这类锥形销常成对布置在模具分型面的对角位置，对于带大抽芯力的滑块结构，会在滑块的行程终点布置单个锥形锁销，承受金属液填充时对滑块的反推力，避免抽芯机构出现后退导致的铸件飞边问题。

　　设计时需要注意锥面的有效配合长度要大于滑块的后退行程余量，通常预留3-5mm的配合余量即可，过长的锥面会增加合模时的摩擦阻力，过短则无法提供足够的锁止力；销体的伸出高度需要匹配模具的开模行程，保证开模时锥面完全脱离配合套后，动模才开始完成顶出动作，避免开模过程中销体与配合套发生剐蹭拉伤。从安装边界来看，该锥形销的底座宽度需要避开模具上的冷却水道、顶针孔位置，底座的安装孔中心距模板边缘的距离要大于螺栓直径的1.5倍，防止锁紧螺栓时模板边缘出现应力开裂；销体的锥面大端直径需要根据模具的锁模力大小选取，锁模力在500吨以下的压铸模，锥销大端直径通常选取20-30mm即可满足受力要求，更大吨位的模具可适当增加销体直径或是增加锥销的布置数量。

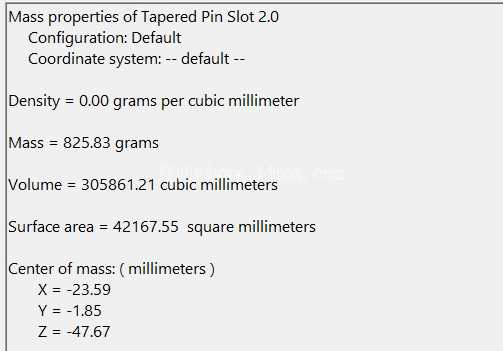

　　在建模过程中，锥面与底座的衔接位置做了R2的圆角过渡，避免热处理时出现应力集中导致的开裂问题，底座上的安装沉槽深度控制在5mm，既保证螺栓头沉入后不高出分型面，又不会过度削弱底座的结构强度；销体的顶端做了小角度的导入倒角，合模时即使存在微小的位置偏差，也能通过倒角顺利导入配合锥套，减少合模卡滞的概率。这类锥形销除了应用在铸造模具上，也可用于各类工装夹具的快速定位、钣金冲压模具的合模定位场景，只要是需要反复拆装、且对重复定位精度有要求的连接位置，都可以通过调整锥度和尺寸参数适配对应的使用需求，相比圆柱定位销，锥销的拆装更便捷，磨损后只需调整安装位置即可补偿间隙，无需重新扩孔铰制，大幅降低设备的维护成本。
