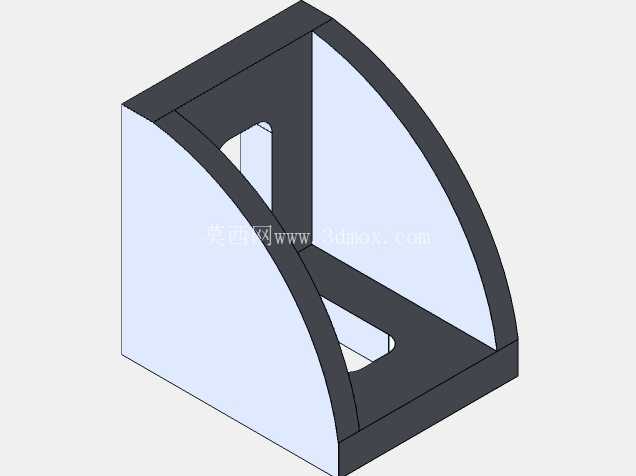

20x25规格宽角连接支撑构件

　　从实际安装边界来看，构件的两个连接端面分别匹配对应规格型材的槽口尺寸，端面预留的安装孔位完全对齐型材中心槽的安装基准，现场装配时不需要额外打孔扩孔，直接使用配套的T型螺栓与法兰螺母即可完成锁紧，单点位的锁紧扭矩控制在8-10N·m区间即可达到额定的连接强度，不会出现型材槽口压溃或者连接松动的问题。在设计思路上，这款构件没有采用传统角件的直角折弯加焊接的工艺结构，而是采用一体化的实体结构设计，内部做了等壁厚的空腔处理，在保证整体结构强度的前提下尽可能降低构件自重，同时空腔结构也为安装时螺栓的尾部预留了足够的避让空间，不会出现螺栓顶到构件内壁无法锁紧的情况。在工业铝型材框架搭建、流水线护罩组装、小型设备机架拼接的现场作业里，角部连接构件的选型直接决定了框架整体的抗扭刚度与长期使用稳定性，这款宽角接头正是针对常规直角角件无法覆盖的大跨度角部连接场景开发的专用连接件。不同于普通等径直角角件仅能适配同规格型材垂直拼接的局限，这款构件专门针对20系列与25系列型材的跨规格角部连接做了结构优化，弧形过渡的外侧壁设计并非单纯的外观考量，而是通过连续曲面分散角部应力集中点，避免设备运行过程中振动传导至连接部位时，直角拐点处出现应力开裂的问题。

　　外侧的弧形轮廓做了倒圆角处理，安装完成后没有尖锐的外凸棱角，能避免现场操作人员巡检、维护设备时被磕碰划伤，符合工业设备的安全设计规范。从应用场景的适配性来看，这款宽角接头不仅可以用在常规的90度垂直角部连接，在一些需要做斜向支撑、角度补强的框架结构里，也可以作为过渡连接件使用，搭配不同长度的型材可以快速搭建出带斜撑的加强框架结构，相比采用焊接方式连接的角部结构，这种装配式的连接方式不需要做表面焊疤打磨、喷漆处理，安装完成后框架整体外观一致性更好，后期如果需要调整框架结构，只需要松开螺栓即可拆卸重组，不会造成型材或者连接件的报废。

　　在设备实际使用过程中，这类角件往往承受着框架整体的侧向倾覆力矩与设备运行带来的持续振动载荷，这款构件的连接面做了细密的防滑齿纹处理，当螺栓锁紧后，齿纹会嵌入型材的表面氧化层，增大连接面的静摩擦力，即使设备长期处于振动工况下，连接点位也不会出现滑移错位的问题，不需要运维人员定期反复拧紧螺栓做防松维护。不同于一些薄钢板冲压成型的角件在重载下容易出现折弯变形的问题，这款构件的壁厚设计经过了载荷仿真校核，在单侧承受1500N的静载荷情况下，构件的最大形变量控制在0.2mm以内，完全能满足中小型自动化设备机架、物料周转架、设备安全护罩的连接强度要求。在一些对安装空间有严格限制的场景里，这款宽角接头的外侧弧形结构相比直角外凸的角件能节省近15%的角部安装空间，在框架靠近墙体、其他设备布置的时候，不会因为角件外凸尺寸过大出现安装干涉的问题，两个连接臂的长度尺寸经过优化，既保证了与型材的足够接触面积，又不会因为臂长过长占用型材槽口过多的安装空间，不会影响后续槽口内其他配件比如板材压块、门吸、传感器安装座的装配。

　　对于结构设计从业者来说，在做框架类结构设计时，直接调用这类成熟的标准连接件模型，不需要重新绘制角件的三维结构，只需要按照构件的安装边界预留好对应的安装空间，对齐型材的装配基准即可快速完成整体框架的装配设计，能大幅缩短三维建模的周期，同时也能避免因为自行设计的角件存在工艺缺陷导致后期加工、安装出现问题。在做选型匹配的时候，只需要确认连接的两个型材规格分别为20系列与25系列，角部需要做宽幅补强连接，就可以选用这款构件，不需要额外做定制化的角件加工，能有效降低项目的物料采购成本与加工周期。
