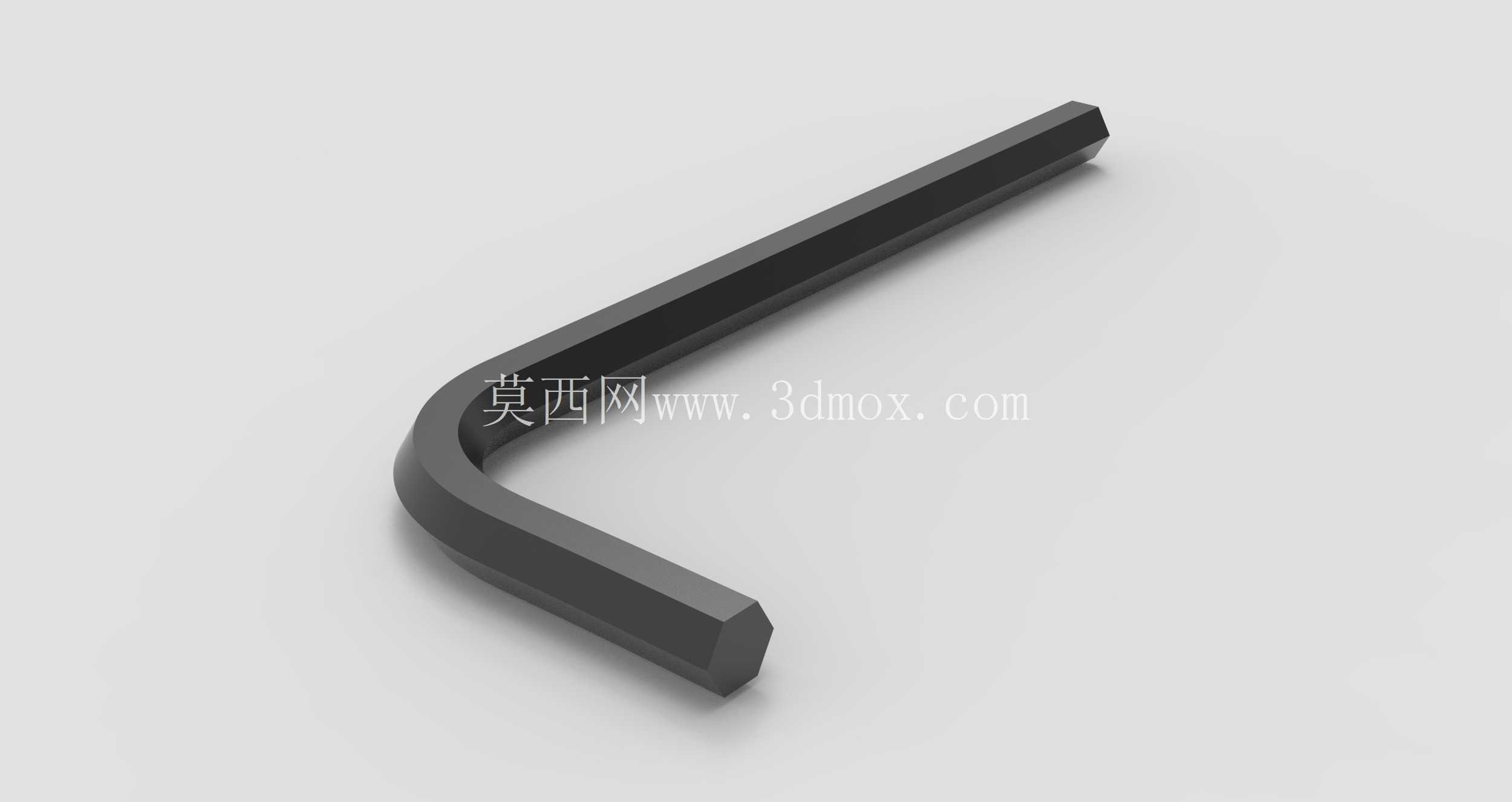

L型内六角艾伦扳手结构设计

　　日常设备维保、机械装配场景里，内六角扳手是拆装沉头内六角紧固件的核心手动工具，这款L型艾伦基的结构设计完全围绕实际操作的受力需求与空间适配性展开。从功能特性来看，L型的双端结构可适配不同操作场景：短臂端插入内六角螺钉槽时，长臂端作为力臂可提供更大扭矩，适合紧固件的初步拧紧或锈蚀螺钉的松动拆卸；长臂端插入螺钉槽时，短臂端可作为快速转动的施力点，适合紧固件预紧后的快速旋拧，大幅提升拆装效率。设计过程中首先确定六角工作端的截面公差，需严格匹配对应规格内六角螺钉的槽口尺寸，工作端的棱边做微小倒钝处理，既避免插入时刮伤螺钉槽口内壁，也能减少长期使用后棱边崩裂的风险，同时保证扳手与螺钉槽的配合间隙控制在合理范围，防止施力时出现打滑脱槽的情况。

　　杆身的弯折角度设定为标准90度，弯折处采用大圆弧过渡结构，避免直角弯折带来的应力集中问题，经过表面硬化处理的杆身可承受大扭矩施力时的载荷，不会出现弯折变形或断裂的情况。外形尺寸方面，不同规格的艾伦基对应不同的杆径与臂长，以常用的6mm规格为例，短臂长度通常控制在25mm至35mm之间，适配沉孔深度较浅的安装场景，长臂长度控制在120mm至150mm之间，保证足够的力臂长度降低施力强度，杆身的直线度公差控制在0.1mm每100mm范围内，确保插入深孔内六角螺钉时不会出现卡滞。

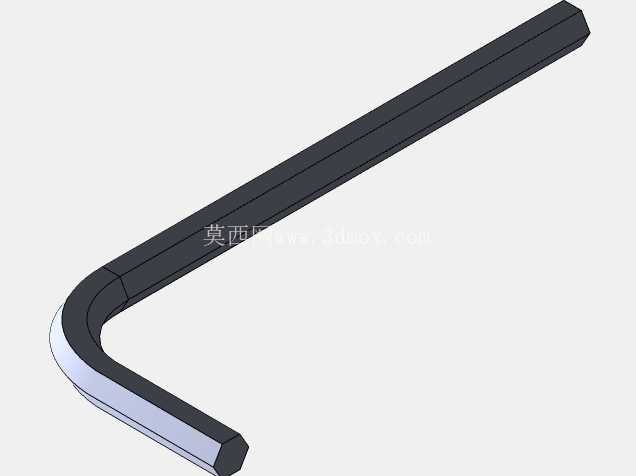

　　实际应用场景覆盖范围极广，小到消费电子的拆机装配、家具的组装调试，大到工业设备的现场维保、模具的拆装检修，只要涉及内六角圆柱头螺钉、沉头内六角螺钉的拆装作业，都需要用到这类工具。设计时还需考虑不同操作空间的适配性，当拆装位置处于狭窄空腔内时，可将长臂端插入螺钉槽，利用短臂端在空腔外小幅度转动完成紧固件拆装；当需要大扭矩锁紧紧固件时，换短臂端插入槽口，手握长臂端施力，借助杠杆原理放大作用力，无需额外加接套管即可达到多数紧固件要求的锁紧扭矩。杆身的表面处理采用发黑工艺，既提升表面硬度与耐磨性能，也能起到防锈作用，适合车间、户外等复杂作业环境下长期使用，握持的杆身部分无需额外做防滑纹理，金属表面的细微粗糙度即可保证施力时不会出现手打滑的情况。从建模逻辑来看，首先绘制六角截面的草图，通过拉伸命令生成直杆段，再在弯折位置建立基准面绘制圆弧过渡的扫描路径，通过扫描特征完成弯折段的建模，最后对两端的工作棱边做倒圆角处理，对整体杆身做表面硬化的工艺特征模拟，还原真实产品的结构细节。

　　这类工具的设计没有冗余的结构，每一处尺寸与结构都完全服务于实际拆装作业的需求，没有多余的装饰性设计，所有结构特征都对应实际使用中的受力、空间适配、操作便捷性需求，是手动工具里结构极简但实用性极强的典型代表。在设备装配线的工位工具配置中，不同规格的艾伦基通常会成组配备，固定在工具架的对应位置，方便操作人员根据螺钉规格快速取用，针对一些特殊的深孔安装场景，还会在长臂端做球头处理，允许扳手以一定倾斜角度插入螺钉槽，适配无法垂直施力的操作空间，不过这款标准L型艾伦基采用的是平端设计，相比球头款可承受更大的扭矩，适合大载荷的锁紧与拆卸作业。
