18英寸梯形螺纹木工螺丝虎钳结构

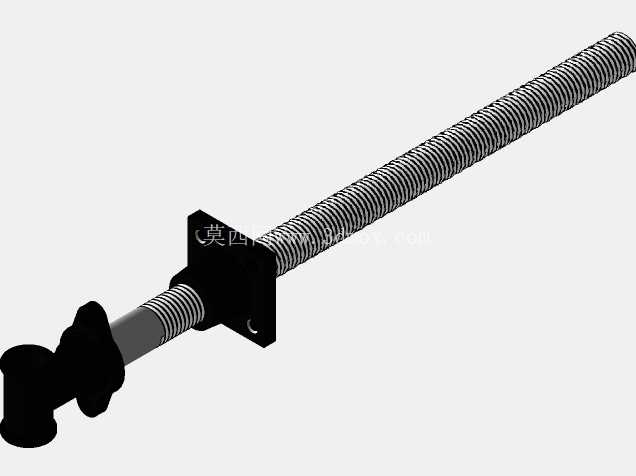

在木工加工作业场景里，夹持类工具的稳定性直接决定了工件加工的精度与操作安全性，这款大规格螺丝虎钳的结构设计，正是针对长尺寸木料加工、重型木构件装夹的实际需求开发。从核心传动结构来看，其采用1又1/8英寸直径的单导程梯形螺纹副，这种螺纹选型并非随意设定：梯形螺纹的牙型角为30度，牙根强度高，对中性好，传动过程中磨损后可通过调整螺母间隙补偿精度，相比普通三角螺纹，它的传动效率更适配手动大行程夹持场景，不会出现三角螺纹在大夹紧力下容易咬死、松卸困难的问题，单导程的设计则平衡了夹持进给速度与夹紧力放大比，转动丝杠手轮时，活动钳口的移动速度不会过快导致对位偏差，同时能通过较小的手轮输入力矩获得足够的工件夹紧力，避免木料装夹时出现窜动。

从安装边界来看，这款虎钳的固定端采用方形法兰安装结构，法兰上预留的四个安装孔可直接通过螺栓固定在木工工作台的台面上，安装孔的位置公差经过匹配设计，能适配多数常规重型木工工作台的预留安装位，不需要额外改制安装基板；固定钳身的导向部分与丝杠保持同轴度设计，活动钳口沿钳身导轨滑动时，全程的平行度偏差控制在小范围内，夹持长木料时不会出现钳口歪斜导致的工件夹伤、夹持力不均问题。钳口部分的结构做了适配木工场景的优化，钳口夹持面没有采用金属加工虎钳常见的网纹滚花设计，而是做了平整的接触面，可搭配木质护口块使用，避免在软质木材表面留下压痕，对于需要保持表面完整性的木构件加工，比如实木家具构件、木模制作场景，这种设计能减少后续表面处理的工作量。

实际使用中，这款虎钳的行程覆盖18英寸规格对应的夹持范围，可满足常规长度木方、异形木构件的装夹需求，无论是进行木料的锯切、凿削、锉削还是榫头加工，都能提供稳定的夹持支撑。丝杠的支撑端采用了带法兰的支撑座结构，支撑座内置的耐磨衬套可降低丝杠转动时的径向窜动，长期使用后衬套磨损可单独更换，不需要整体更换丝杠组件，降低了工具的维护成本。丝杠外露的螺纹部分在设计时预留了润滑脂存储间隙，日常维护时只需在螺纹表面涂抹少量润滑脂，即可保证传动顺畅，避免木屑进入螺纹副造成卡滞。

从结构设计思路来看，这款虎钳没有采用复杂的快动机构，而是保留了传统螺丝虎钳的纯机械传动结构，这种设计的优势在于结构可靠性高，在木工车间多木屑、多粉尘的作业环境下，不会因为碎屑进入快动机构的缝隙导致机构失效，纯螺纹传动的结构抗污染能力更强，适合车间复杂的作业环境。钳身的整体结构采用厚壁铸铁类结构的设计逻辑（从三维模型的壁厚分布可看出），整体刚性充足，夹持重型木料时钳身不会出现明显的形变，保证装夹精度。活动钳身与固定钳身的配合面采用了燕尾式导向结构（从模型的截面结构可判断），这种导向结构的导向精度高，承载能力强，能承受夹持过程中产生的各个方向的切削力，不会出现钳口上翘的问题。

在设备选型适配方面，这款虎钳适合固定在重型木工工作台、木模加工工位上使用，安装时需要保证法兰安装面与工作台面的平面度，避免安装应力导致钳身变形影响夹持精度。对于需要进行大尺寸木料加工的工坊、木模制作车间，这种大规格的螺丝虎钳是必不可少的工装夹具，相比小型台钳，它的夹持范围更大，夹紧力更充足，能够适配更多类型的木工加工作业。在三维建模过程中，这款模型完整还原了梯形螺纹的牙型细节、法兰安装孔的位置尺寸、钳身导向结构的配合关系，可作为木工工装设计、夹具类产品结构参考的三维素材，帮助结构设计者理解大规格手动虎钳的传动逻辑与结构布局，在进行同类夹具设计时，可参考其螺纹选型、安装结构设计、导向结构匹配的思路，结合实际作业需求调整尺寸参数，开发适配不同场景的夹持工装。
