HX711配套称重测力传感器结构设计

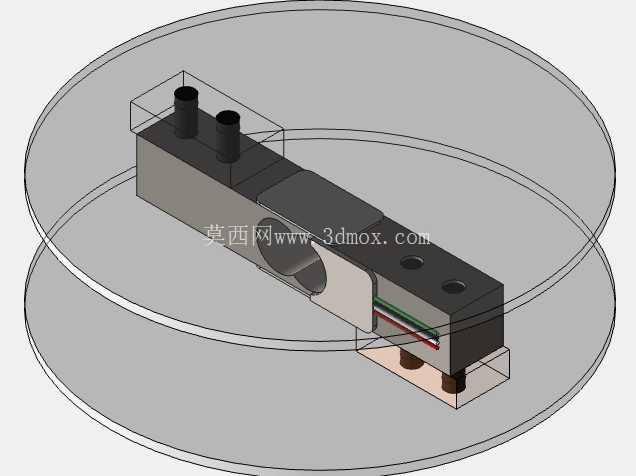

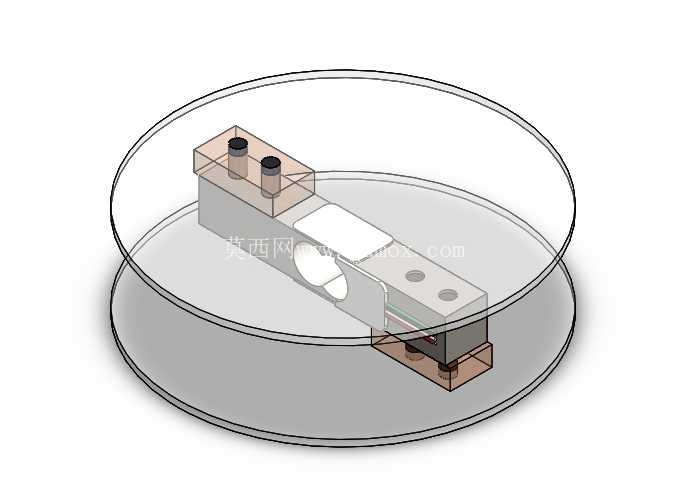

　　在小型电子衡器、嵌入式测力装置、DIY称重外设的开发场景里，这类适配HX711采集电路的称重传感器是核心的力电转换部件，很多刚接触嵌入式测力项目的开发者，往往会忽略传感器本体的安装结构对测量精度的影响，这个三维结构完整还原了平行梁式称重传感器的装配细节，能直接给结构设计、项目选型提供具象的参考。从实际使用场景来看，这类小量程平行梁传感器常被用在桌面级电子秤、小型物料分装设备、3D打印机耗材余量检测、智能货架货位重量监测这类场景里，核心作用是把承载平台上的垂直载荷转化为线性的微应变信号，再通过配套的HX711模数转换芯片把模拟信号转化为可被单片机读取的数字量，最终换算成实际重量数值。很多新手在搭建这类测力系统时，经常会因为安装边界处理不当导致测量数据漂移、线性度差，这个模型里把传感器的安装固定结构、承载台连接方式都做了完整还原：传感器本体采用平行梁弹性体结构，梁体上预留了应变片粘贴的基准位，出线端做了线缆防护的结构设计，避免设备组装时拉扯导线导致应变片引线脱焊；上下两端的固定座分别对应设备底座和承载托盘的安装接口，固定柱的位置、安装孔的间距都按照实际量产件的尺寸做了还原，能直接用来核对安装空间的边界尺寸。

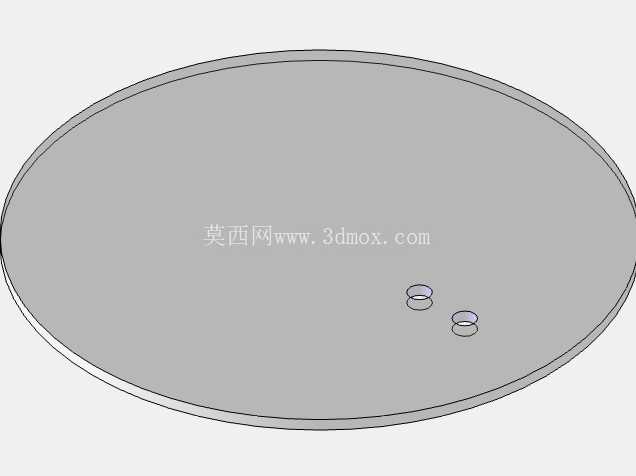

　　设计这类传感器结构的时候，首先要保证弹性梁的受力状态纯粹，避免额外的弯矩、扭矩附加在应变片粘贴区域，所以模型里上下安装座的连接柱都做了同轴度的结构约束，安装时只要保证固定螺丝锁紧力矩均匀，就能让载荷垂直作用在梁体的敏感区域，减少侧向力带来的测量误差。从安装边界来看，这类小量程传感器的整体高度较低，上下承载板的直径覆盖了传感器的整体投影区域，设计配套设备结构时，要在传感器周边预留足够的形变间隙，避免承载板形变时触碰周边结构件，形成额外的力分流导致测量值偏小；出线端的位置要预留线缆弯折的空间，不能让线缆的硬挺度对梁体形成附加作用力，很多DIY作品出现的零点漂移问题，往往就是线缆拉扯、周边结构剐蹭这类安装细节没处理到位导致的。

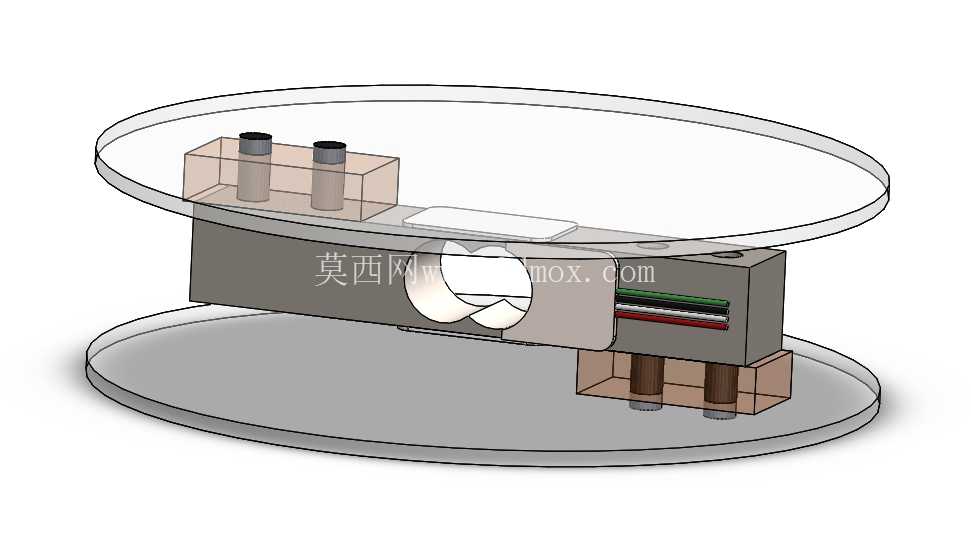

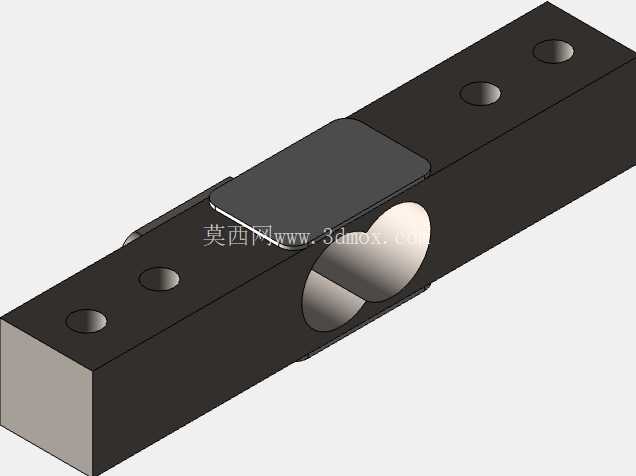

　　从功能特性上看，这个结构的弹性体采用整体加工的平行梁结构，相比悬臂梁结构有着更好的抗偏载能力，就算承载台上的重物放置位置不在中心区域，也能通过平行梁的应变分布抵消部分偏载带来的误差，适配HX711的采集电路时，不需要额外做复杂的偏载补偿就能达到不错的测量精度。模型里还还原了传感器上下的过载保护结构间隙，当载荷超过额定量程一定范围时，上下承载板会接触形成硬支撑，避免弹性梁产生不可逆的塑性形变，这个细节是很多自行设计传感器结构的工程师容易忽略的点，小量程称重传感器的过载能力普遍不强，没有硬限位保护的话，一旦加载过量就会直接损坏弹性体，导致整个传感器报废。

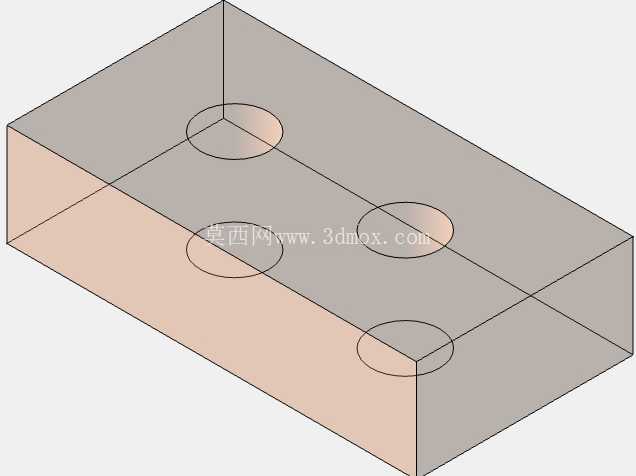

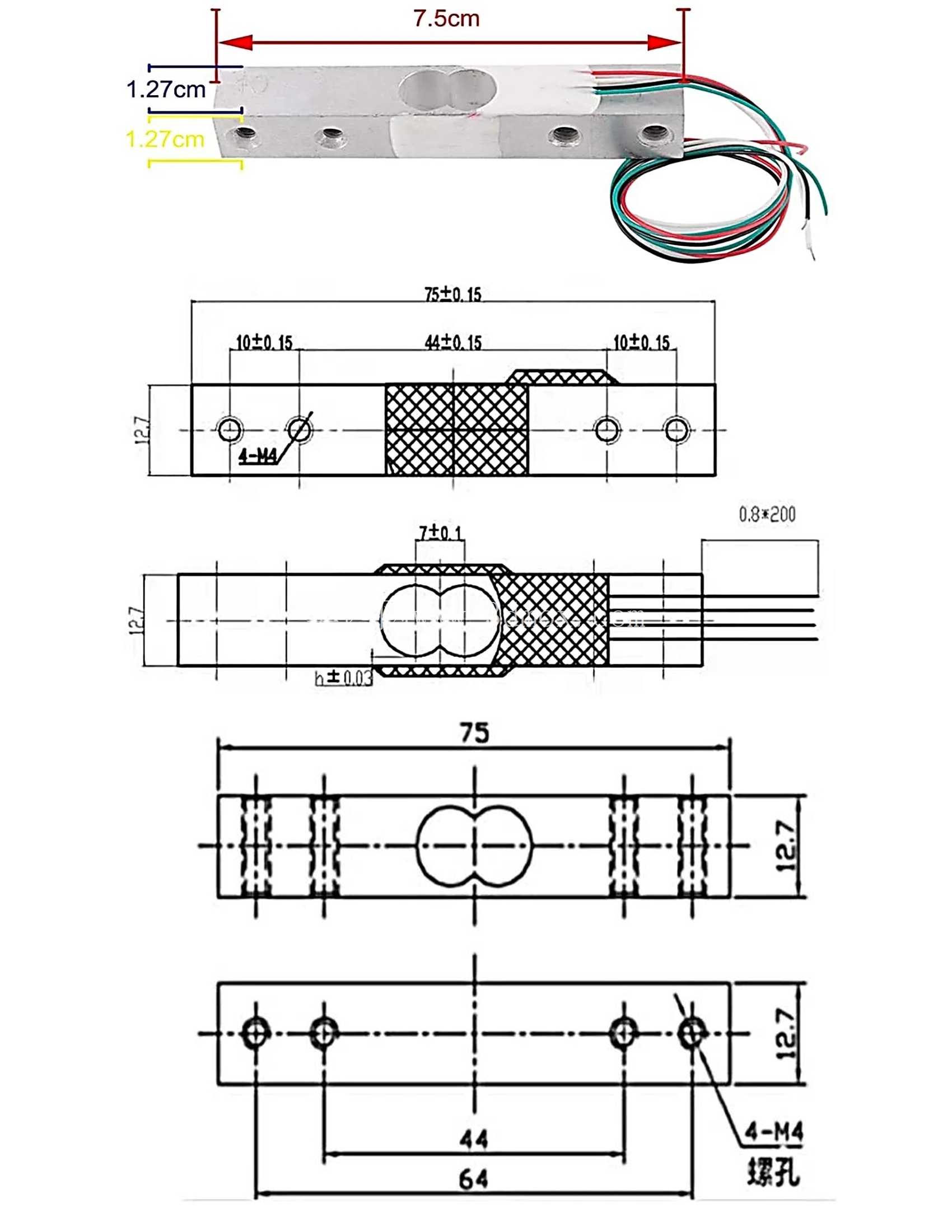

　　在做嵌入式项目适配时，这个结构的安装孔位可以直接和标准的arduino开发板配套的称重模块支架匹配，不需要额外做转接件设计，能缩短项目的开发周期；结构里的固定座采用分体式设计，安装时可以先把传感器固定在底座上，再安装承载托盘，调整水平度的时候只需要微调固定螺丝的锁紧程度，不需要反复拆装传感器本体，能大幅降低组装调试的难度。对于三维建模从业者来说，做这类传感器模型的时候，要重点还原弹性梁的薄壁尺寸、安装孔的位置公差、出线口的结构细节，不能只做外观的形似，因为很多使用者会把这类模型直接导入到自己的设备装配里做干涉检查，如果关键安装尺寸不准，就会导致实际加工出来的结构装不上，或者装配后受力状态不对影响测量精度。另外这类传感器的线缆出线方向、固定座的凸台高度都是实际选型时需要重点核对的参数，模型里把这些细节都做了准确还原，能让选型的工程师不用拿到实物就能确认安装空间是否足够，提前规避结构干涉的问题。在小型自动化设备的设计里，这类称重传感器往往被集成在料斗、工位载台的下方，用来做物料有无、重量是否达标这类检测，对安装空间的要求比较苛刻，这个模型的整体结构紧凑，没有多余的突出结构，很适合嵌入到小型设备的内部空间里，不需要额外预留太大的安装位置。
