紧凑型转子式蠕动泵结构设计方案

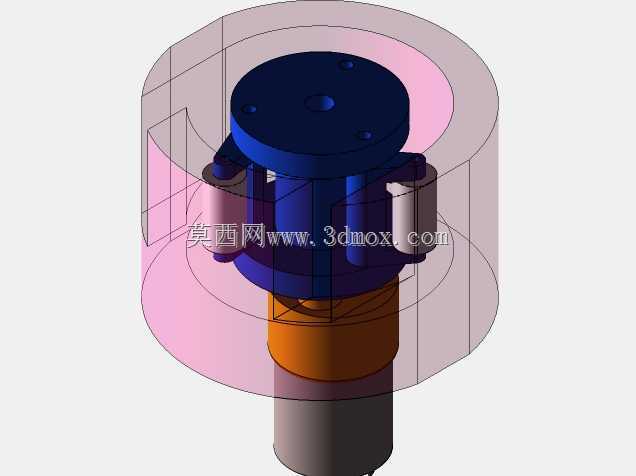

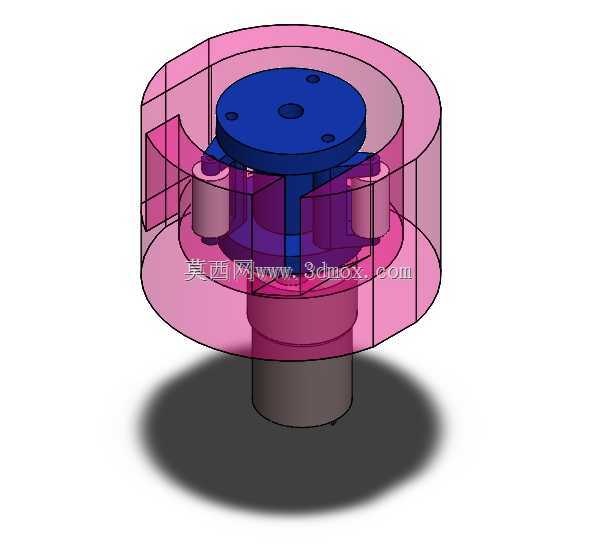

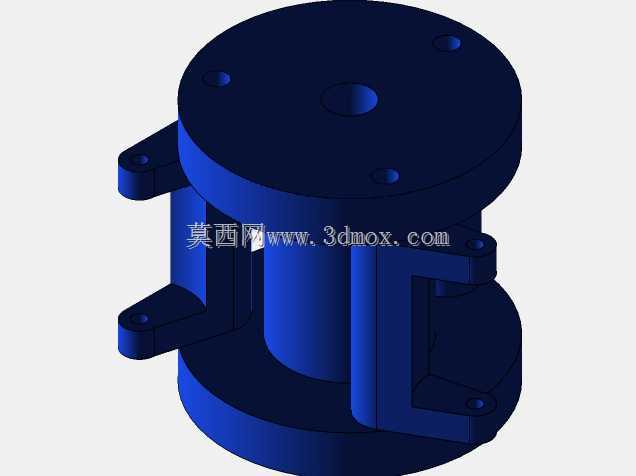

　　该款转子式蠕动泵的核心设计逻辑，是依托转子周向旋转过程中对弹性软管的周期性挤压，实现腔体内流体的定向输送，整套结构完全规避了流体与泵体金属构件的直接接触，从根源上杜绝了输送介质被污染、或是介质腐蚀泵体内腔的问题，在小流量高精度流体输送场景中适配性极强。从实际落地的应用场景来看，这类泵体常被嵌入实验室分析仪器、小型药剂分装设备、水质在线监测装置、食品级微量加料工位中，尤其适配带有弱腐蚀性、高洁净度要求、或是含微小悬浮颗粒的流体输送工况，相比叶轮式泵体，它不会出现叶轮缠绕杂质、介质泄漏污染环境的问题，日常维护仅需更换挤压软管即可，运维成本极低。整套转子组件采用中心驱动盘加周向均布压辊的布局，压辊通过销轴与驱动盘连接，

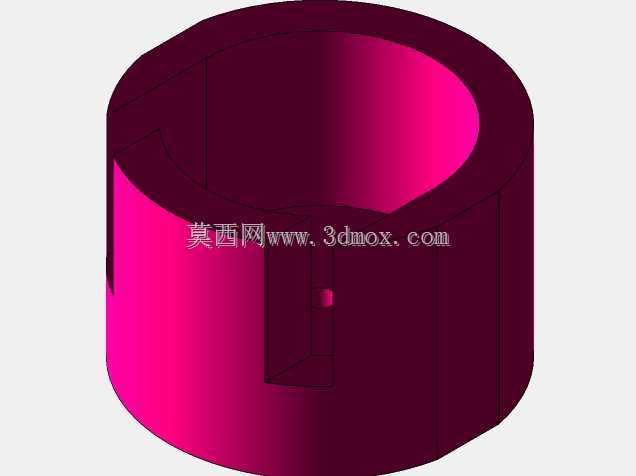

　　可绕自身轴线自由转动，将滑动挤压转化为滚动挤压，大幅降低软管与压辊接触位置的摩擦损耗，延长弹性软管的使用寿命。外围的泵壳采用透明可视的结构设计，既可以作为软管的限位支撑腔体，也能让运维人员直接观察内部软管的挤压形变、磨损老化状态，无需拆解泵体即可判断耗材的更换周期。底部伸出的驱动轴可直接与减速电机输出端对接，轴段的长度与直径预留了标准联轴器的安装空间，无需额外加工转接件即可完成动力端装配。从安装边界来看，泵体整体为短圆柱构型，径向占用空间远小于同流量的隔膜泵，轴向尺寸紧凑，可直接嵌入设备内部的狭小安装腔室，泵壳侧壁预留的软管穿接孔位，可适配不同壁厚的硅胶、橡胶软管，更换不同内径的软管即可快速调整单圈输送流量，

　　无需改动转子与泵体的核心结构。设计过程中对压辊的公转直径、压辊与泵壳内壁的间隙做了精准匹配，间隙过大会导致软管挤压不充分、出现流体回流，间隙过小则会过度压缩软管、加速耗材疲劳破损，当前的间隙参数可保证软管被挤压时完全闭合，形成可靠的密封隔断，同时压辊滚动过程中不会对软管产生额外的剪切损伤。转子驱动盘上的减重孔位在保证结构刚性的前提下降低了运动件的整体重量，减少高速旋转时的转动惯量，提升泵体运行的平稳性，也降低了驱动端的负载扭矩需求。
