红外测距式桌面三维扫描装置结构设计

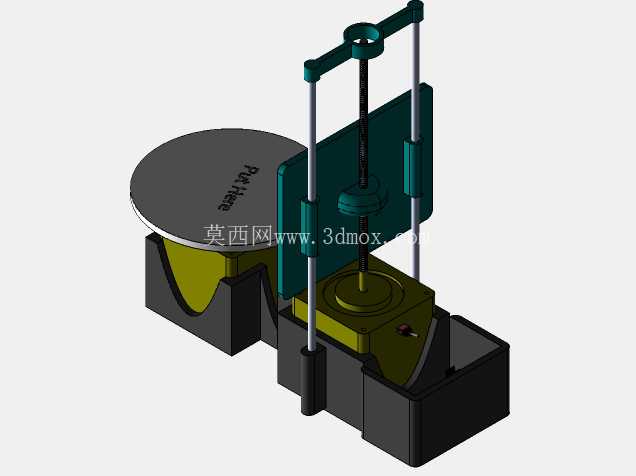

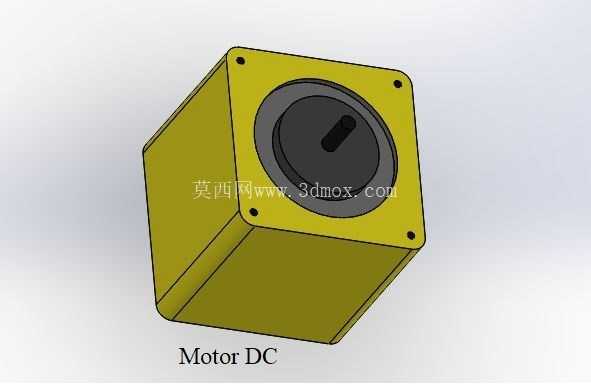

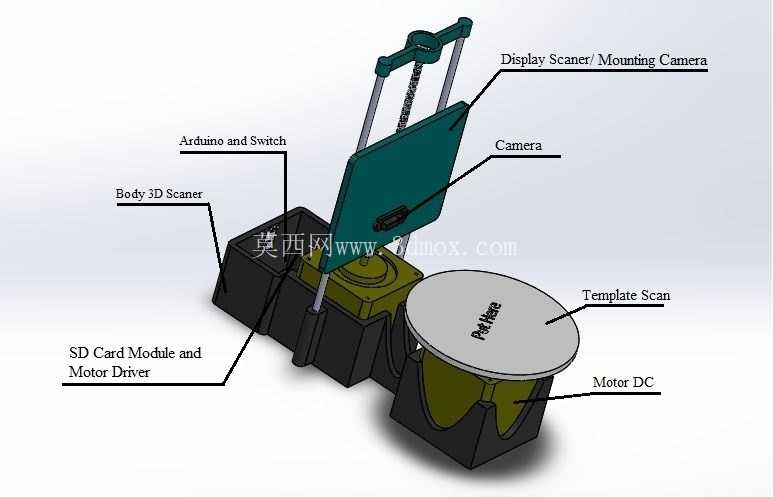

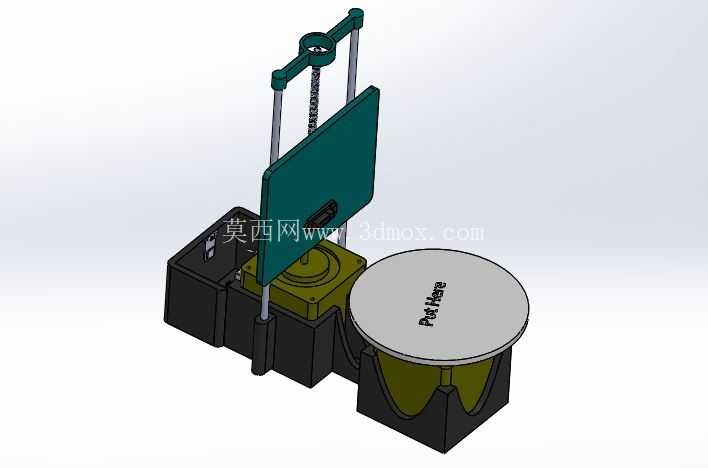

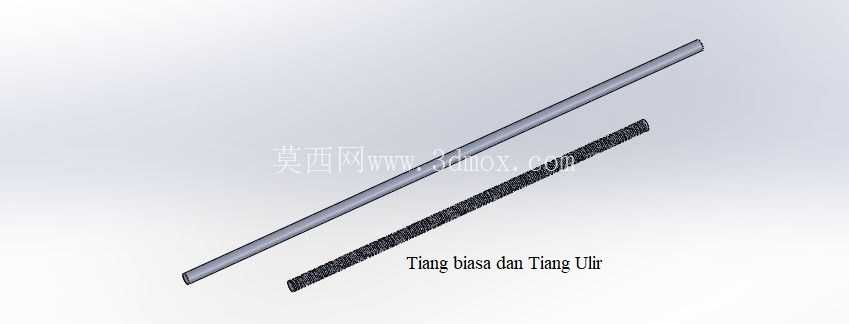

　　从结构组成来看，竖直方向的双导柱承担传感模组的升降导向作用，导柱之间的丝杆传动副负责带动红外传感与成像模组完成竖直方向的进给，传动链没有额外加减速箱，直接通过底部的步进电机驱动，这种设计一方面减少了传动间隙带来的测距误差，另一方面也把整体的竖向安装尺寸控制在了合理范围，不需要额外做太高的机架就能覆盖常规小尺寸工件的扫描高度需求。旁边的圆形载台采用下沉式安装结构，载台表面预留了定位标识区域，方便操作人员放置被测件时快速找正中心，载台底部同样通过独立的步进电机驱动做定角度旋转，和竖向的传感模组形成极坐标扫描路径，不需要复杂的XY轴运动平台就能完成工件周向所有点位的距离数据采集。在日常逆向建模、小尺寸工件尺寸核验、教学实验演示这类场景里，接触式三坐标的采购成本高、对操作人员技能要求严苛，普通拍照式扫描设备又容易受环境光线干扰，不少结构工程师在做小尺寸样件复刻、学生做课程设计验证时，往往需要一套结构紧凑、原理清晰的桌面级扫描方案，这套带红外距离传感的扫描装置，就是针对这类小范围应用场景做的结构设计。整套装置采用立式支撑搭配旋转载台的布局，没有采用复杂的多轴机械臂结构，核心是降低装配调试的难度，同时保证扫描过程中被测件的定位稳定性。

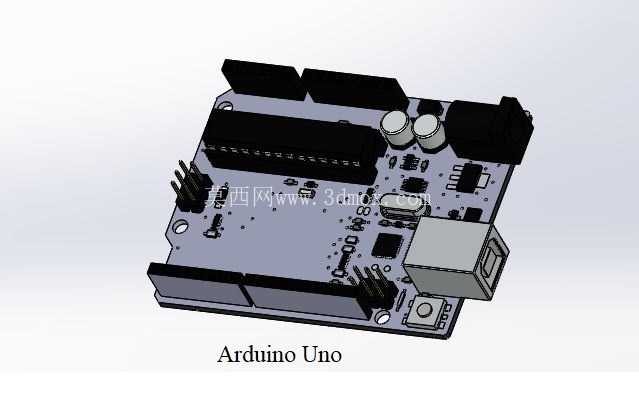

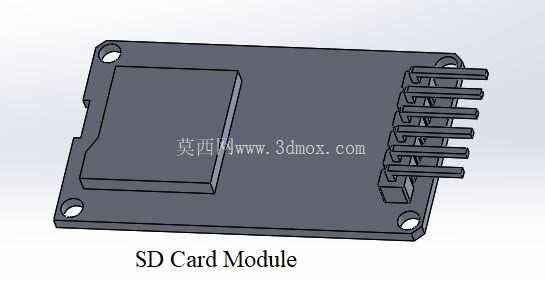

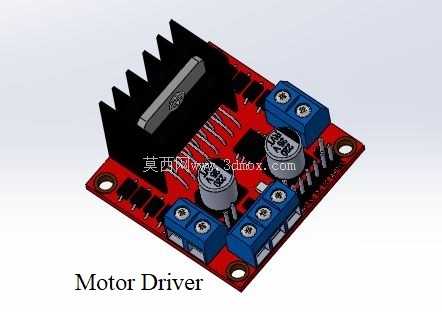

　　装置的电控部分全部集成在底部的箱式基座内，基座同时承担整个设备的配重作用，避免载台放置偏重工件时出现设备倾翻的问题，基座侧面预留了走线槽位，所有传感、动力线缆都可以从基座内部排布，不会在设备外部出现杂乱的走线干涉运动部件的情况。成像挡板的设计是这套结构里比较实用的细节，挡板设置在传感模组和载台之间，一方面可以遮挡环境杂光对红外测距模块的信号干扰，另一方面也能在扫描反光材质工件时，减少环境反光造成的点云噪点，挡板的安装位置做了可调节的腰型孔，可以根据被测件的实际高度微调挡板的遮挡范围，不用每次更换工件都重新拆装整个模组。从安装边界来看，整套设备的占地尺寸和普通桌面级3D打印机接近，不需要专门的设备安装平台，普通的实验室工作台、设计室桌面都可以放置，载台的最大承重经过结构校核，可以满足10kg以内的中小尺寸工件扫描需求，竖向的运动行程覆盖0到300mm的高度范围，旋转载台可以实现360度连续旋转，配合红外测距模块的点采集频率，单批次小工件的扫描周期可以控制在10分钟以内，足够满足日常逆向建模的点云数据采集需求。

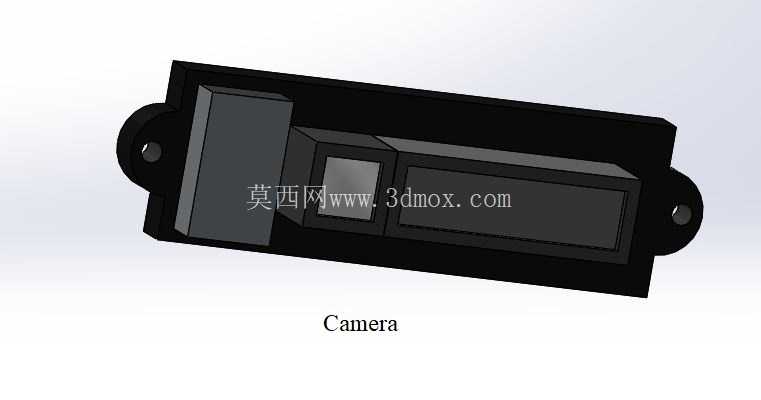

　　在设计思路上，这套结构没有追求过高的扫描精度，而是优先考虑结构的易加工性和装配便捷性，所有的结构件除了导柱、丝杆这类标准传动件，其余的支撑件、基座、载台都可以采用常规的机加工或者3D打印方式制作，不需要开模，适合小批量定制或者教学场景下的自制改装。设备实际使用时，操作人员只需要将被测件固定在载台中心位置，调整好传感模组的初始高度，启动设备后载台会按照设定的角度步距旋转，每旋转一个固定角度，红外测距模块就会采集当前截面的距离数据，同时配合成像模块采集工件的表面纹理信息，当载台旋转一周后，传感模组在丝杆带动下上升一个设定的步距，重复上述采集过程，直到覆盖整个工件的高度范围，最终采集到的所有距离点云数据通过配套的软件拼接，就可以生成被测工件的三维数字模型，同时还能把采集到的表面纹理信息映射到模型上，生成带彩色纹理的三维模型，不需要后续额外做纹理贴图处理。和市面上常见的桌面扫描设备相比，这套结构的红外测距模块直接集成在运动模组上，不需要额外外接独立的传感单元，减少了外部接线带来的故障点，同时双导柱的导向结构比单悬臂的导向结构刚性更好，在模组快速升降的过程中不会出现明显的晃动，保证测距数据的稳定性。在实际的工业场景里，这套设备除了用于逆向建模，还可以用于小型注塑件、压铸件的首件尺寸检测，把扫描生成的点云数据和原始设计的三维模型做比对，就能快速得出工件的形位公差偏差，比传统的卡尺、千分尺检测效率高很多，尤其是对于复杂曲面的工件，接触式测量很难覆盖所有曲面点位，这种非接触式的红外扫描方式可以完整采集整个工件表面的尺寸数据，不会出现检测盲区。

　　针对教学场景，这套设备的结构全部外露，没有做封闭的外罩，学生可以直观看到整个扫描过程的运动逻辑，理解极坐标扫描的原理，也方便学生根据自己的需求改装传感模块或者调整运动参数，做相关的课程实验或者创新设计。结构设计过程中，所有的运动部件都做了限位设计，竖向模组的上下两端都安装了机械限位开关，避免丝杆超程运动造成模组碰撞损坏，载台的旋转部分也做了过流保护，当载台转动过程中碰到障碍物导致电机堵转时，电控系统会自动切断动力，避免烧坏驱动电机。整套设备的装配不需要专用的工装夹具，所有的连接部位都采用标准的内六角螺丝连接，普通的机械装配人员按照装配图纸就可以完成整机组装，后期维护时也可以快速拆解更换易损件，不需要复杂的专用维修工具。
