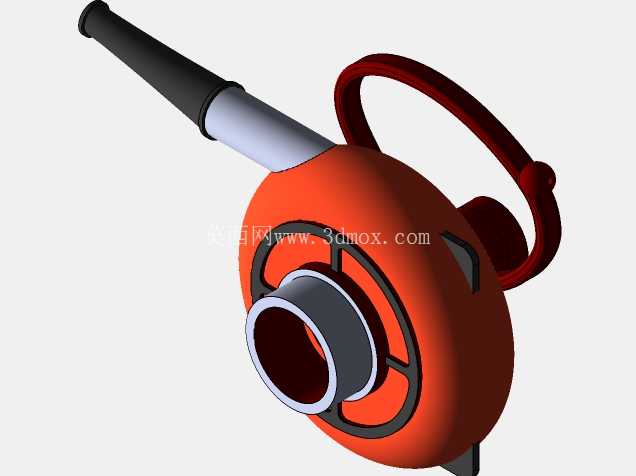

便携式手持离心鼓风机三维结构设计

　　这款手持离心鼓风机的结构设计，首先围绕小型作业场景的便携使用需求展开，区别于工业固定安装的大型离心风机，整机采用一体化集成的壳体结构，将叶轮驱动单元完全包裹在球形主壳体内，避免外露结构在作业过程中勾挂杂物，也能降低运行过程中的噪音扩散。主壳体前端设置渐缩式金属出风嘴，出风嘴与壳体连接位置做了台阶式定位结构，可根据作业需求更换不同口径的延长风嘴，适配狭窄缝隙吹扫、大面积鼓风等不同工况，出风嘴的长度设计充分考虑手持操作时的视线避让，作业时操作人员可清晰观察出风位置，不会被壳体遮挡作业视线。顶部集成的弧形提手与主壳体采用一体化连接结构，提手的弧度贴合成年人手掌自然握持的弯曲角度，握持位置做了加厚防滑处理，长时间手持作业不会产生明显的压痕，提手与主壳体的连接位置做了圆弧过渡加强，避免长期使用后出现连接位置断裂的问题。主壳体侧面的进风口采用辐条式防护格栅设计，格栅的间隙尺寸控制在安全范围内，既可以保证进风流量满足叶轮的进气需求，又能防止作业过程中较大的杂物被吸入叶轮腔，造成叶轮卡滞或者损坏，格栅与壳体采用卡扣式连接，日常清理进风侧积尘时无需额外工具即可快速拆卸。

　　从功能实现逻辑来看，这款设备依靠内置叶轮高速旋转产生的离心力，将从侧方进风口吸入的空气加速后，从前端轴向出风嘴高速喷出，可实现小范围的快速鼓风、吹扫、排气作业，在铸造场景中可用于吹除模具型腔内部的残留砂粒、浮尘，避免合模后杂质留在铸件表面造成砂眼缺陷，也可用于小型零部件加工后的切屑吹扫、设备表面积尘清理、狭小空间的通风换气，甚至在户外作业时可作为临时生火鼓风装置使用。设计过程中对整机的重心做了反复调校，将重量较大的驱动单元布置在靠近提手的位置，握持时整机重心落在手掌中心位置，单手握持操作时不会出现前端下坠或者侧翻的情况，长时间作业的手臂疲劳度远低于重心偏移的同类产品。

　　整机的外形尺寸控制在单手可完全握持的范围内，最大外径不超过150mm，出风嘴伸出长度不超过120mm，可轻松放入常规的工具包内携带，不会占用过多的储物空间。安装边界方面，这款设备无需额外固定安装，仅靠手持即可完成所有作业操作，壳体后端预留了充电接口或者电源线引出位置，外接供电或者内置电池版本都可以共用同一套壳体结构，无需重新开模，降低了生产制造成本。内部叶轮的设计采用后向式叶片结构，相比前向叶片在相同转速下能产生更高的风压，同时运行噪音更低，叶片与叶轮腔的间隙控制在1mm以内，减少气流回流造成的效率损失，叶轮做了动平衡调校，高速运行时整机振动幅度控制在极小范围内，手持操作时不会出现明显的麻手问题。

　　壳体的拼接位置采用止口结构配合密封胶条，避免叶轮腔漏气导致出风压力下降，所有拼接位置的连接螺丝都做了隐藏式设计，外表面没有凸起的螺丝头，既提升了外观的整体性，也避免螺丝头勾挂衣物或者划伤操作人员。在实际使用场景中，这款设备相比大型固定鼓风机的灵活性优势明显，在模具检修、小型设备维护、工件表面清理等需要移动作业的场景下，无需拖拽长风管或者移动重型设备，拿起即可作业，作业效率提升明显。出风嘴的锥形设计可以将气流进一步加速，在出风口位置能产生足够的吹扫力，即使是附着在金属表面的顽固切屑或者砂粒，也能轻松吹除，同时气流的扩散角度经过优化，不会出现气流过度分散导致吹扫力不足的问题。
