小型卧式台式注塑成型设备结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1151081
  • 小型卧式台式注塑成型设备结构设计
  • 小型卧式台式注塑成型设备结构设计

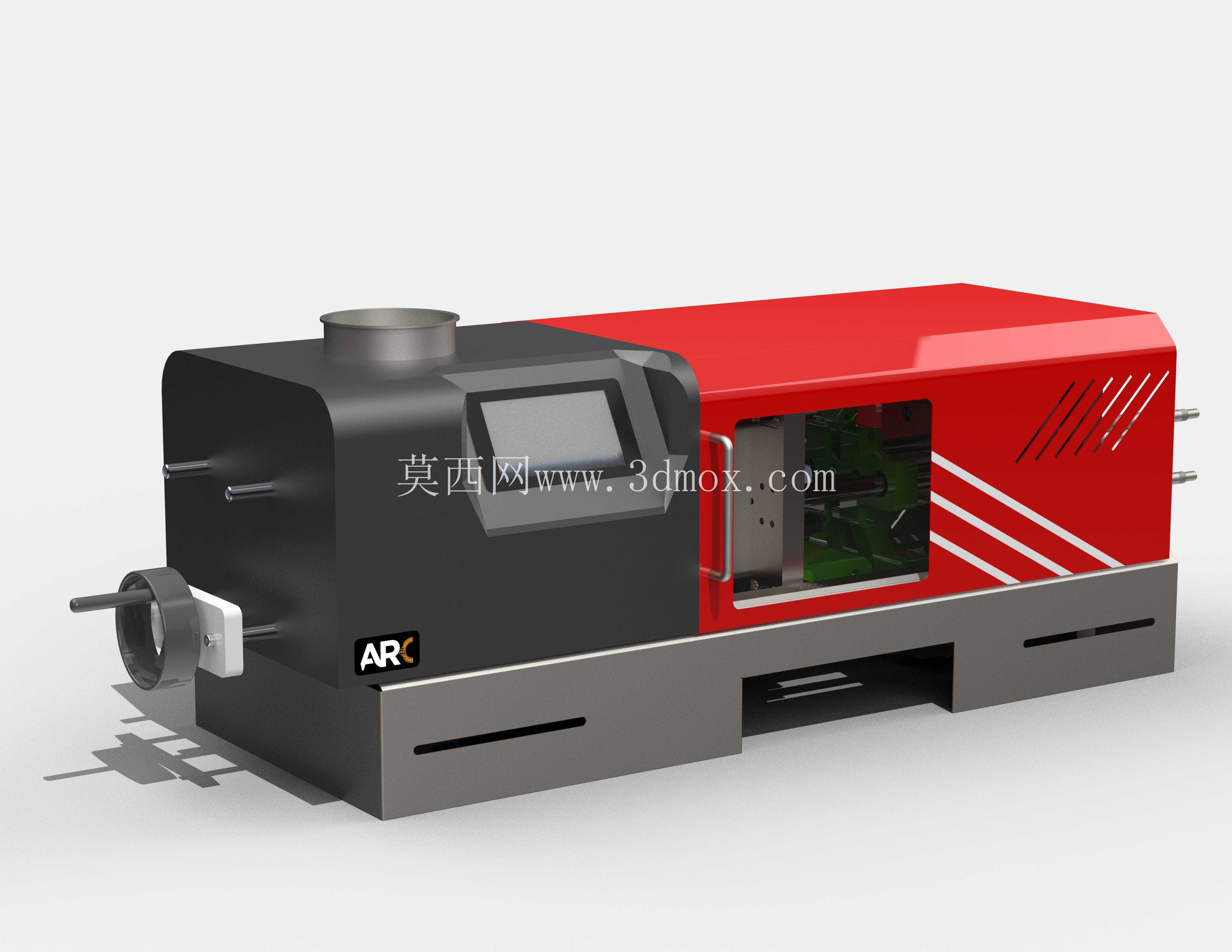

  在小批量塑料零件试制、实验室配方验证、小型精密塑件生产场景中,这类台式注塑设备的应用占比逐年提升,相比大型落地式注塑机,它不需要专门的重型设备地基,对车间层高、楼面承重的要求大幅降低,甚至可以放置在常规工业操作台面上完成作业,适配小型加工坊、企业研发打样部门、职业院校实训车间的使用需求。从结构布局来看,设备采用卧式直列排布,将塑化注射单元与合模单元沿同一水平轴线布置,这种布局的优势在于注射时熔料在模腔中的流动路径对称,不会因为重力偏移导致塑件填充不均,同时卧式结构的开合模动作沿水平方向运行,设备运行时的重心更低,振动幅度更小,长时间连续作业的稳定性更优。

  设备的塑化单元采用螺杆式塑化结构,料筒外部包覆分段式加热圈,可根据不同塑料原料的熔融特性设置多段温度区间,从料斗落入的塑料颗粒在螺杆旋转输送过程中,通过料筒外加热与螺杆剪切摩擦生热逐步熔融塑化,当螺杆前端熔料存量达到设定注射量后,螺杆停止旋转并在注射油缸的推动下向前移动,将熔料高速注入闭合的模具型腔中,保压冷却后即可开模取出成型塑件。合模单元采用肘杆式合模结构,相比直压式合模,肘杆机构可以通过连杆的力放大效应,用更小的驱动油缸输出足够的锁模力,避免注射过程中熔料压力顶开模具导致飞边缺陷,同时肘杆机构的开合模行程速度曲线更合理,开模初期慢速启动避免拉伤塑件,中期快速移动缩短空行程时间,合模末期慢速低压保护模具,减少模具碰撞损伤。设备的操作面板设置在塑化单元侧方的倾斜台面上,操作人员站在设备侧面即可完成参数设置、手动调试、生产启动等操作,不需要俯身或者绕到设备正面,操作动线更短,长时间值守的疲劳度更低。机身下部设置有集成式电气柜与液压站安装空间,将动力元件、控制元件全部收纳在机身壳体内部,既可以减少车间粉尘、切削液飞溅对电气液压元件的污染,也能降低液压泵运行时的噪音向外传递,设备外壳采用钣金折弯拼接结构,侧面预留有通风散热格栅,保证长时间运行时内部热量可以及时排出,避免电气元件过热故障。

  从安装边界来看,设备的整体外形尺寸为1100mm×500mm×700mm,放置时需要在设备左右两侧各预留至少300mm的操作维护空间,用于模具安装、料斗补料、设备侧门开启检修,设备后方需要预留200mm以上的空间用于电源线、冷却水管的排布连接,设备前方需要预留不小于800mm的操作空间,方便操作人员取件、清理模腔、调试模具。设备的最大注射行程为120mm,对应的最大注射量可以满足单重100g以内的热塑性塑料零件成型需求,适配PP、ABS、PC、PMMA等多种常用热塑性原料的加工,可用于生产小型塑料齿轮、电子接插件、塑料外壳、教学演示样件等产品。在三维建模过程中,需要重点关注塑化单元料筒与螺杆的同轴度公差,螺杆与料筒的配合间隙需要控制在合理范围内,间隙过大容易出现熔料回流导致注射量不稳定,间隙过小则会导致螺杆旋转阻力过大,加剧螺杆与料筒的磨损;合模单元的动模板滑动导轨需要保证平行度,避免动模板运行时出现偏斜,导致模具合模错位产生塑件壁厚不均的缺陷;机身框架采用型钢焊接结构,焊接后需要做去应力处理,避免长期受力后机身变形影响各单元的装配精度;外壳钣金件的拼接处需要做折边防水处理,避免清洁设备时的水渍渗入内部损坏电气元件。

  这类台式注塑设备的设计核心是在有限的体积内平衡塑化能力、锁模力、操作便捷性三者的关系,不能盲目追求大注射量或者大锁模力而导致设备体积过大失去台式设备的灵活优势,也不能为了压缩体积而降低结构刚性,导致设备运行时振动过大、塑件成型精度不足。在实际选型应用中,需要根据生产塑件的投影面积计算所需锁模力,根据塑件单重与流道重量计算所需注射量,确认设备参数满足生产需求后再进行安装调试,模具安装时需要保证模具中心与设备喷嘴中心同轴,避免注射时出现漏胶问题,冷却水路的连接需要保证进出水通畅,根据原料特性设置合理的模温,保证塑件冷却均匀减少翘曲变形。
