儿童滑雪滑具配套成型模具腔结构设计

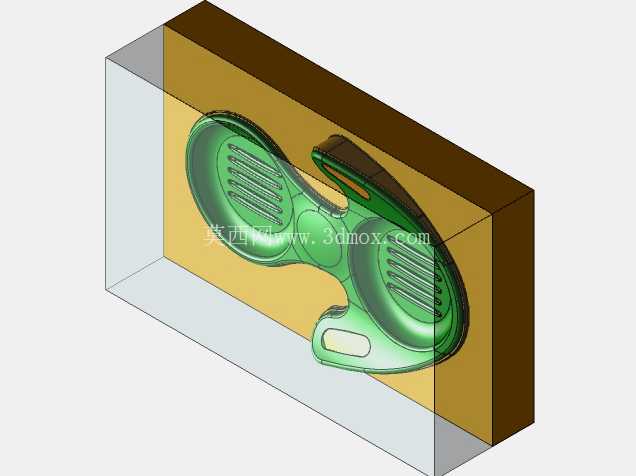

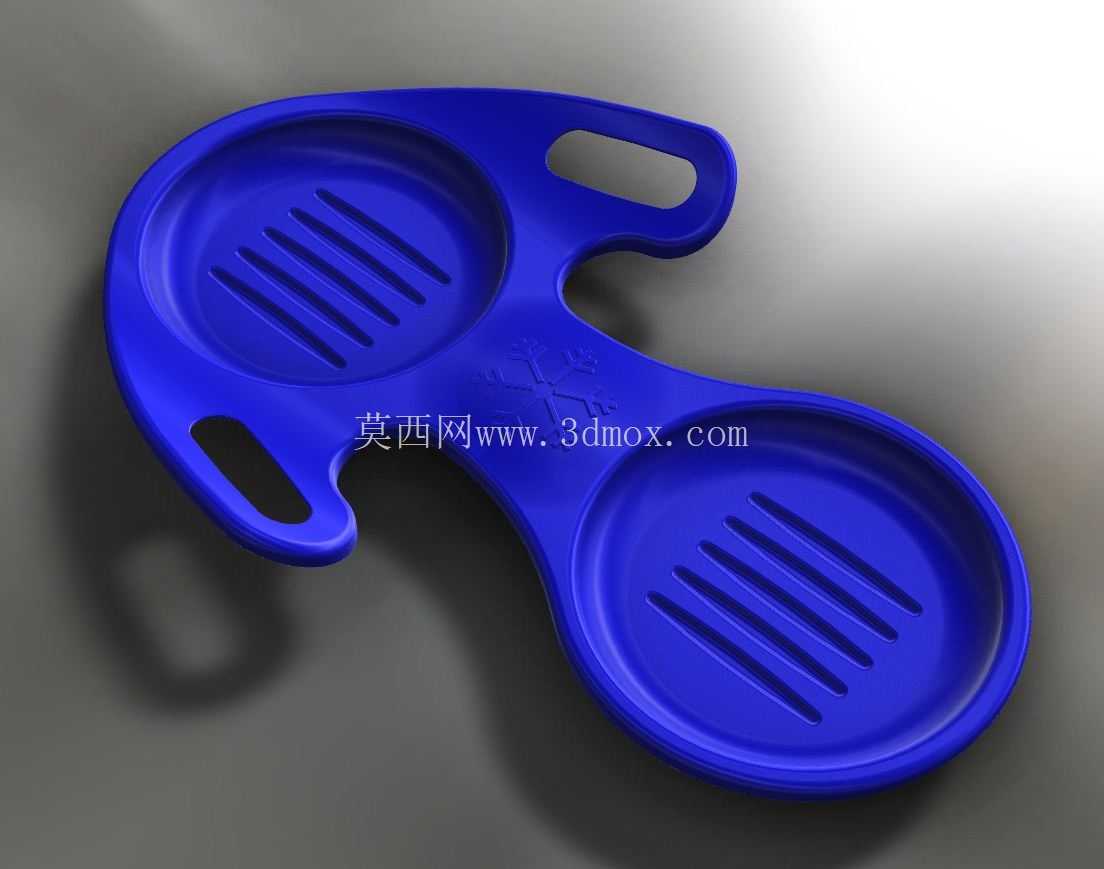

　　这套型腔结构针对儿童雪上滑行器具的一体成型需求开发，核心服务于北方户外雪场、室内冰雪乐园的儿童游乐装备批量生产场景，日常使用中直接对应儿童坐式滑雪板的塑件成型环节，成型后的塑件可直接作为雪上滑行的承载部件，供低龄儿童乘坐完成雪面滑行动作。从实际使用场景来看，成型后的滑具需要承受儿童体重带来的静载荷，同时要耐受雪面滑行时的摩擦冲击、低温环境下的材料脆变考验，还要兼顾儿童使用时的握持、拖拽便利性，因此型腔的分型面设计完全贴合塑件的对称双承载区结构，两个圆形凹陷区域对应滑具的乘坐承托位，表面的平行凸筋结构会在塑件表面形成防滑凹槽，避免儿童乘坐时因雪面湿滑出现移位，两侧的镂空挂耳位对应塑件的手持拖拽孔，成型后无需二次加工即可直接穿设牵引绳，方便家长拖拽或儿童自行携带。

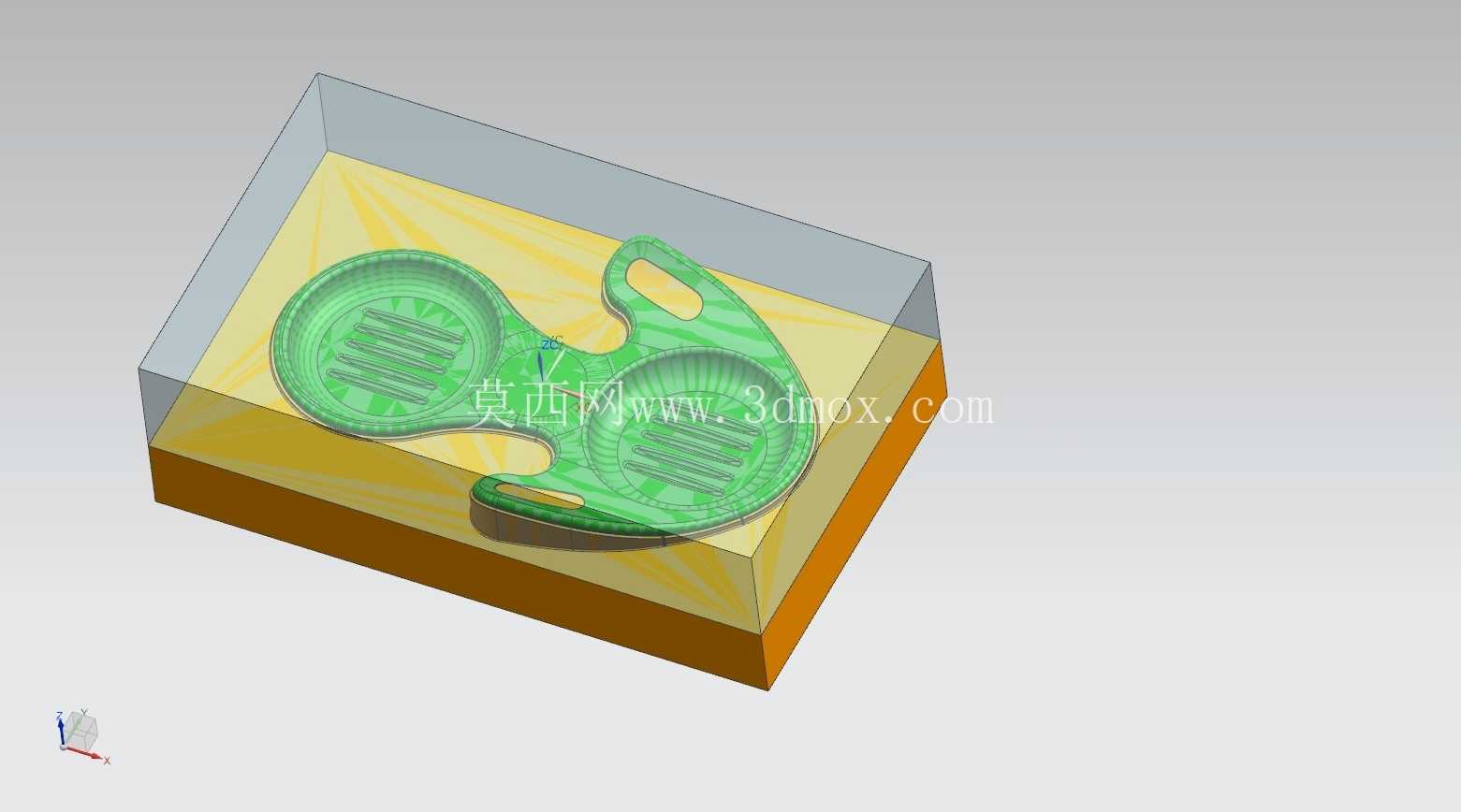

　　设计过程中优先考虑了成型后的脱模顺畅性，型腔所有转角位置均做了均匀的圆角过渡，避免锐角位置出现应力集中导致的成型缺陷，同时在承托筋位的排布上做了等距优化，既保证塑件表面的防滑摩擦力足够，又不会因筋位过深导致脱模时出现粘模、拉伤问题。从安装边界来看，这套型腔可直接适配常规卧式注塑机的模架安装尺寸，型腔的周向定位槽、冷却水道接口位置均符合通用模架的配套标准，无需额外改装模架即可完成装夹，冷却回路沿着两个承托区的轮廓做环绕排布，保证成型时塑料熔体在型腔内的冷却速率均匀，避免两个对称承托位出现收缩率不一致导致的塑件翘曲变形。

　　型腔的进料口设置在两个承托区的中间连接位置，熔体进入型腔后可同时向两侧承托区均匀填充，避免单侧进料导致的熔接痕出现在承托受力位置，保证成型后塑件的整体结构强度。排气槽开设在型腔的边缘位置以及筋位的末端，可快速排出熔体填充过程中裹挟的气体，避免塑件表面出现缺胶、气泡、烧焦等成型缺陷，减少后续修模、调机的工作量。针对儿童用品的安全要求，型腔的合模面做了精准的贴合处理，合模间隙控制在0.02mm以内，避免成型过程中出现飞边毛刺，减少后续去毛刺的工序，同时防止毛刺划伤儿童皮肤。两侧挂耳位置的型腔做了局部镶件设计，若后续挂耳孔的尺寸需要调整，只需更换对应镶件即可，无需重新加工整副型腔，降低后续的改模成本。

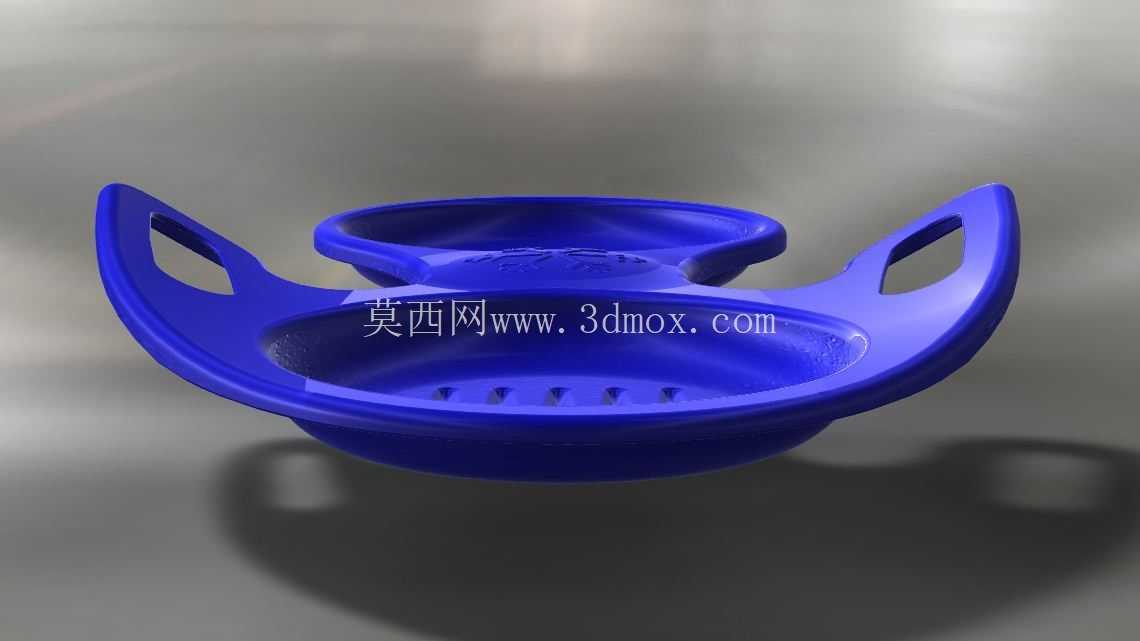

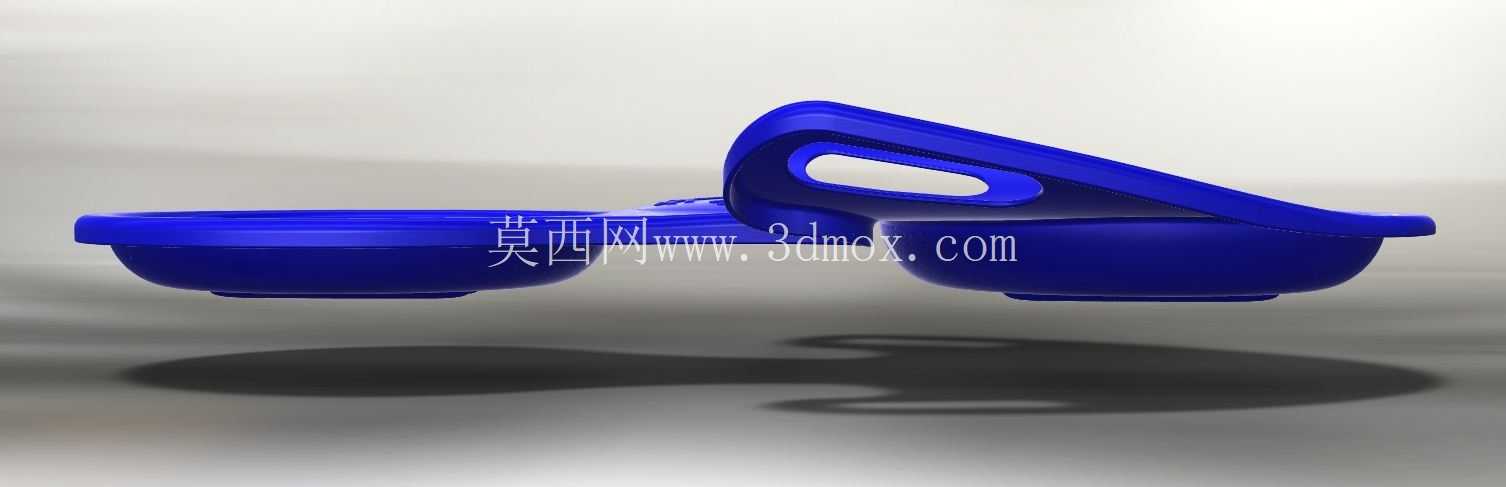

　　在尺寸设计上，型腔成型的塑件整体宽度适配3-8岁儿童的臀宽尺寸，承托区的凹陷深度刚好可以卡住儿童臀部位置，滑行时不会出现侧滑脱出的问题，中间连接段的弧度贴合人体工学，乘坐时不会出现硌腿的不适感，整体壁厚控制在均匀的3mm，既保证塑件的结构强度，又能控制材料用量，降低单件的生产成本。实际生产验证中，这套型腔的成型周期稳定在25秒左右，成型后的塑件尺寸公差可控制在±0.1mm以内，装配适配性良好，可直接与配套的防滑垫、牵引绳完成组装，成品可在-20℃的低温环境下保持足够的韧性，不会出现受冲击碎裂的问题，完全满足雪场高频次使用的耐用性要求。
