折弯成型钣金安装固定支座结构

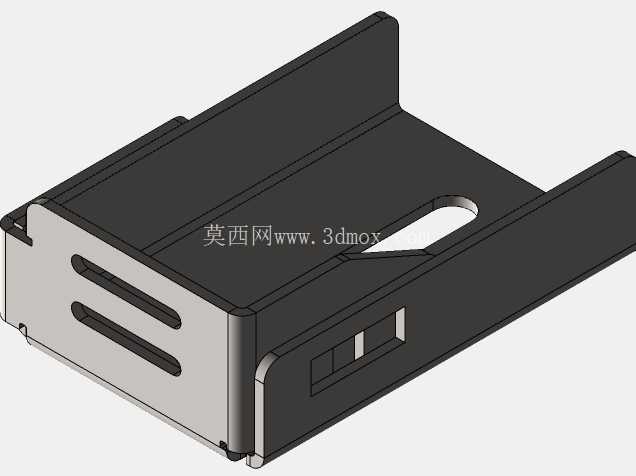

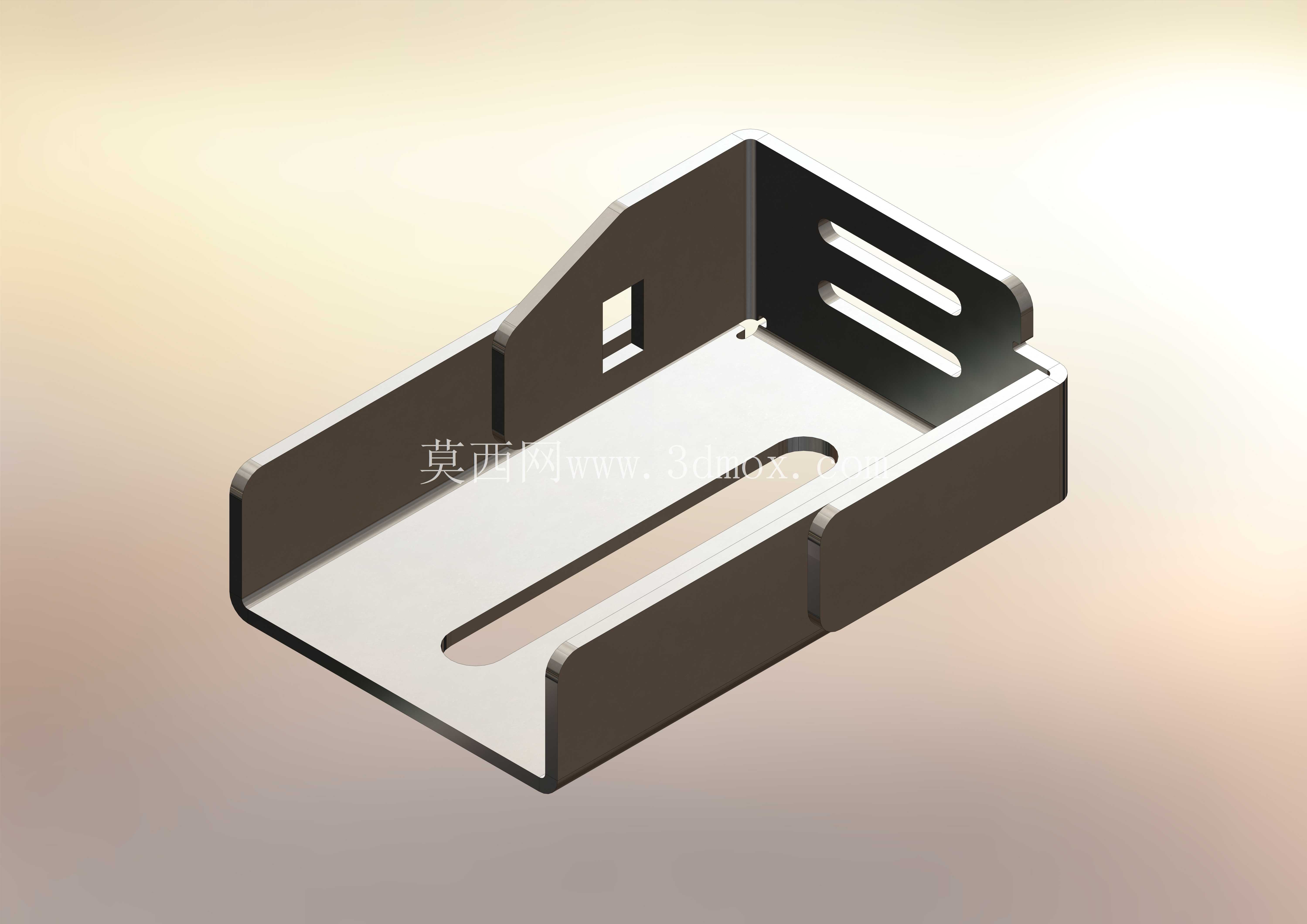

这款钣金支座采用折弯工艺一体成型，整体为敞口盒式承托结构，在设备内部多承担小型功能模块的承托、定位与固定作用，常见于工业控制柜、小型自动化设备的内置组件安装场景，也可作为电梯配套部件的安装基座使用，适配需要侧边限位、底部承托的轻型功能件装配需求。

从结构设计逻辑来看，主体采用单张钣金板材经下料、冲孔、多道折弯工序完成，无额外焊接拼接结构，既减少了加工工序的累计误差，也避免了焊接变形带来的平面度问题，整体结构刚性满足轻型负载的使用要求。底部平面开设的长圆形安装腰孔，可在装配时提供一定的位置调整余量，抵消安装基面的加工误差，降低装配对位难度，腰孔的长度方向与支座的主安装方向一致，调整行程可覆盖常规安装的公差补偿范围。

侧边立壁的设计兼顾了限位与减重需求，其中一侧立壁开设的方形缺口，用于避让安装模块的出线或凸起定位结构，避免装配时出现结构干涉；另一侧立壁开设的两条平行长槽，可作为辅助固定位使用，配合扎带或小型压片实现安装模块的侧向锁紧，防止设备运行过程中模块出现窜动。立壁与底板衔接的折弯处预留了合理的折弯内R角，既避免折弯时出现板材开裂问题，也能减少折弯处的应力集中，提升长期使用下的结构稳定性，立壁顶部的折边做了小角度外翻处理，消除锐边的同时，也能在模块装入时起到导向作用，降低装配难度。

安装边界方面，整体结构的外轮廓尺寸适配常规小型功能模块的安装尺寸，底板的平面度控制在钣金折弯工艺的常规公差范围内，可保证与安装基面的贴合度，立壁的高度根据所承托模块的限位需求设定，既保证足够的侧向限位高度，也不会过度占用设备内部的竖向安装空间。所有开孔的位置均避开了折弯变形区，防止冲孔距离折弯线过近导致折弯时孔位出现拉延变形，影响紧固件的装配。

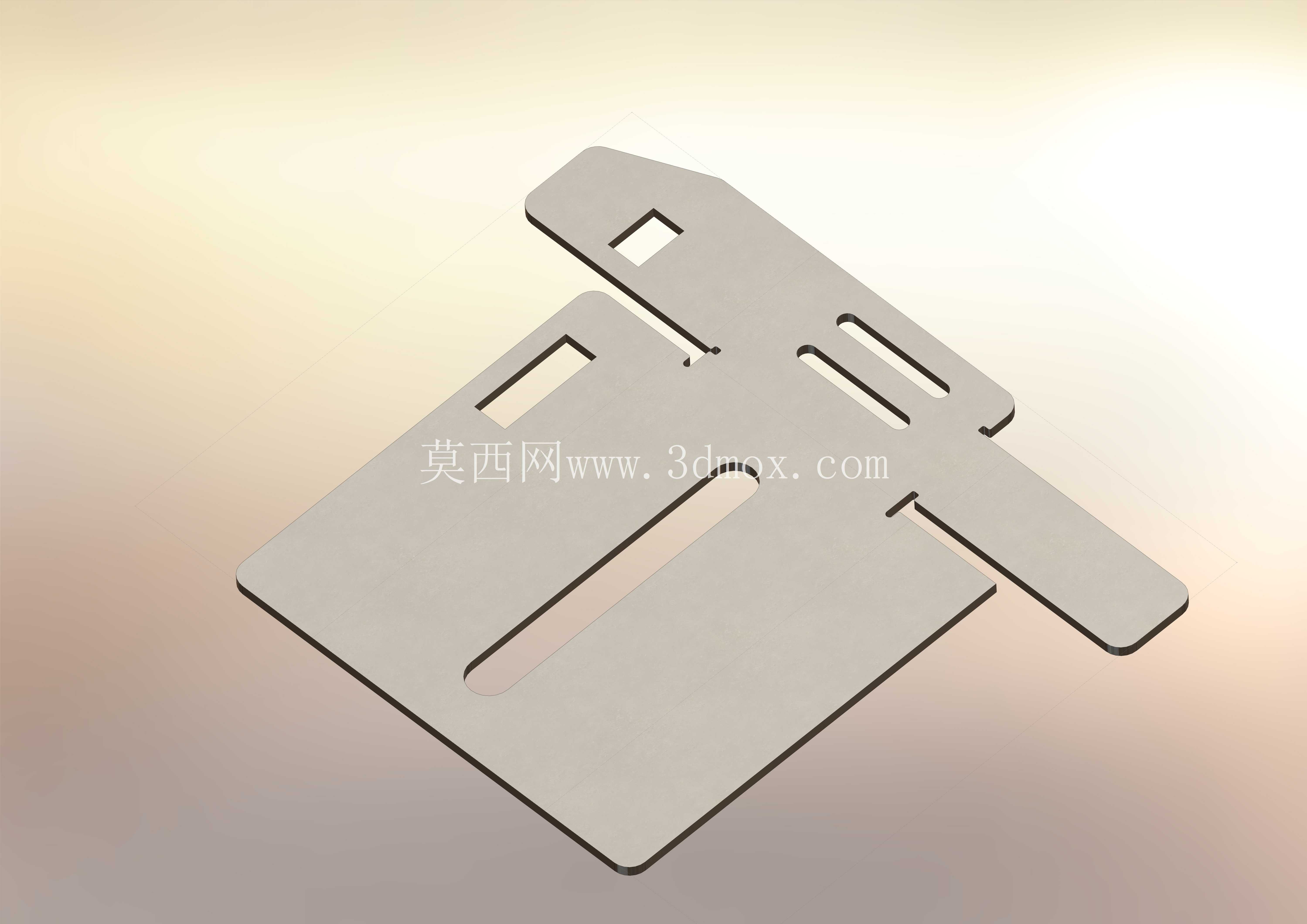

在实际生产适配性上，该结构完全适配常规数控折弯机的加工流程，下料可采用激光切割或数控冲床完成，所有折弯工序均可在普通折弯机上通过标准模具完成，无需定制特殊成型刀具，适合小批量试制与批量生产场景，板材厚度可根据实际负载需求在常用钣金厚度区间内调整，无需大幅改动整体展开尺寸与折弯程序。结构的边角处均做了合理的工艺处理，无尖锐毛刺，符合机械装配的安全要求，表面处理可根据使用场景选择喷塑、镀锌、氧化等常规工艺，适配不同的设备内部使用环境。

从装配逻辑来看，该支座可先通过底部腰孔固定在设备安装基面，再将需要固定的功能模块放入盒式承托空间内，通过侧向长槽配合紧固件完成模块的锁紧，整个装配过程无需复杂工装，单人即可快速完成，后期维护拆卸时也无需完全拆除支座，仅需松开侧向紧固件即可取出模块，大幅提升后期维护的效率。结构的受力路径清晰，模块的重量通过底板传递到安装基面，侧向受力由两侧立壁承担，无应力集中的薄弱结构，在常规设备振动环境下可保持稳定的固定效果，不会出现结构变形或紧固件松动的问题。
