大理石台面平整度检测专用测量台结构

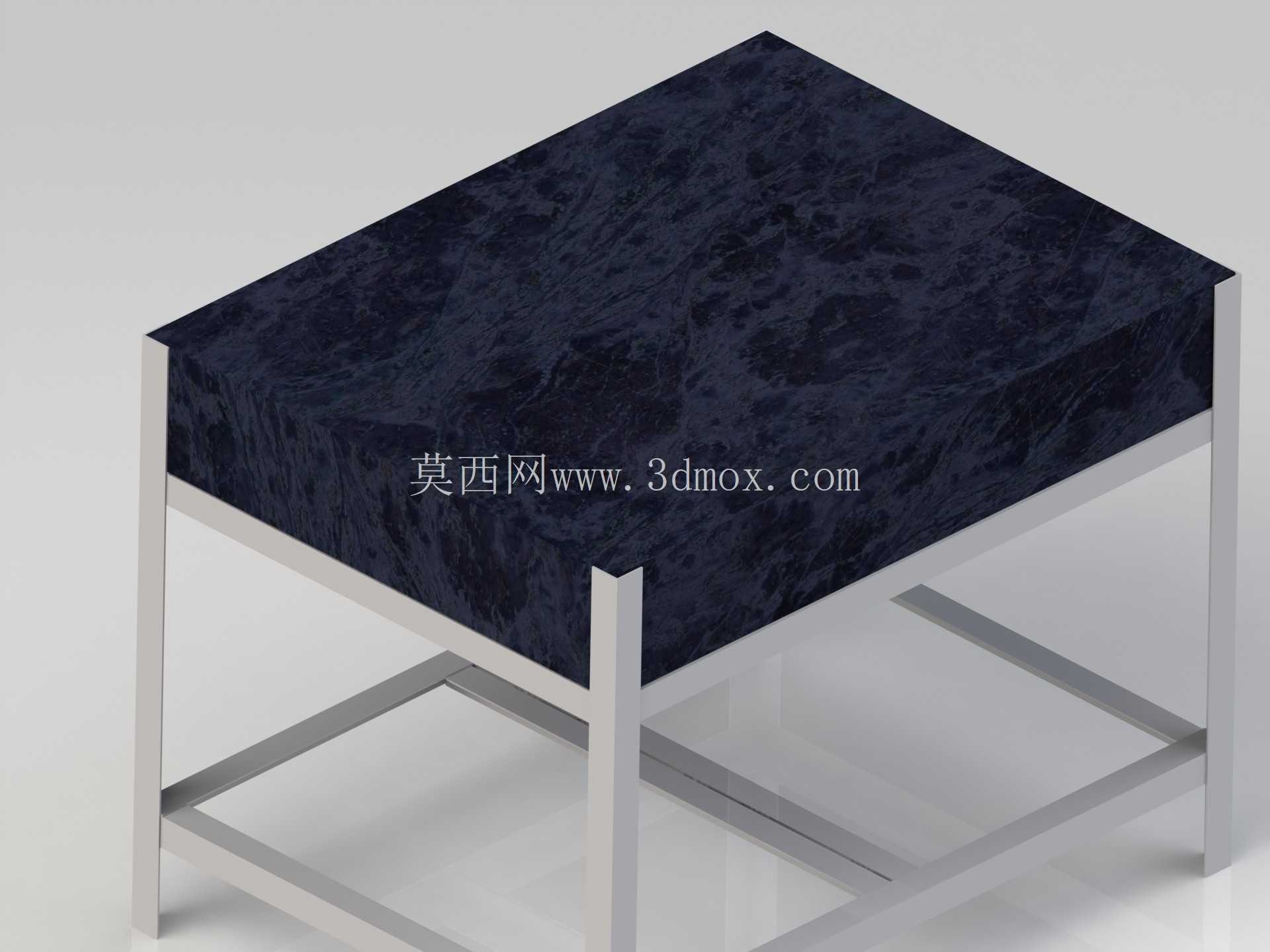

　　从结构设计逻辑来看，该测量台采用分体式组合结构，上部为天然大理石材质的台面，下部为方管焊接成型的金属支撑框架，这种设计思路充分结合了两种材料的性能优势：大理石材质经过长期自然时效处理，内应力完全释放，不会像金属板材那样随温度变化产生明显的形变，且表面硬度高、耐磨性强，长期使用不会因工件摩擦出现局部凹陷，能够长期保持台面的平面精度，完全满足平面度检测对基准面的精度要求；下部的金属支撑框架采用标准矩形钢管焊接成型，框架底部设置横向连接方管形成稳定的框型支撑结构，四根竖直支撑腿直接承接大理石台面的四个边角位置，受力传递路径直接，避免台面出现悬空受力的情况，同时框架整体做了表面防锈喷涂处理，适配车间多粉尘、多油污的作业环境，日常清洁维护仅需擦拭表面即可，不需要特殊的保养工序。在机械加工、石材加工、精密零部件装配的生产环节中，工件平面度的检测是把控成品质量的核心工序之一，这款测量台正是针对平面度检测场景设计的专用承载工装，区别于普通作业工作台，其核心功能是为百分表、水平仪等平面度检测量具提供稳定的基准承载面，避免检测过程中因台面形变、支撑晃动带来的测量误差。

　　从安装边界与尺寸适配角度来说，这类测量台的台面尺寸通常根据常见检测工件的外形规格设计，常规款台面长度在1米到1.5米区间，宽度在0.8米到1米区间，台面厚度不小于50毫米，足够承载中小型石材板材、机加工金属板件、装配工装板等常见检测对象，支撑腿的高度设计符合人体站立作业的 ergonomic 要求，台面离地高度控制在800毫米左右，检测人员站立操作时不需要过度弯腰或抬臂，能够降低长时间检测作业的疲劳感；安装时仅需要将支撑框架放置在硬化的水平地面上，通过支撑腿底部的可调脚垫微调框架整体水平度，再将大理石台面平稳放置在框架上部的支撑点位上即可，不需要额外的地脚螺栓固定，移位时可以通过叉车分别转运台面与框架，适配车间内检测点位灵活调整的需求。

　　在实际使用场景中，该测量台除了用于石材板材的平面度检测外，也可作为机加工车间的精密检测基准台，用于检测小型焊接结构件、冲压板材的平面形变，或是作为精密装配的基准工作台，在台面上完成零部件的对齐、配装工序；设计过程中特意规避了多余的装饰性结构，所有结构件都服务于稳定性与精度保持的核心需求，金属框架的焊接位置都做了打磨处理，避免尖锐边角划伤操作人员，大理石台面的四个边角做了小尺寸的倒角处理，防止搬运过程中边角磕碰崩边，影响台面整体精度。

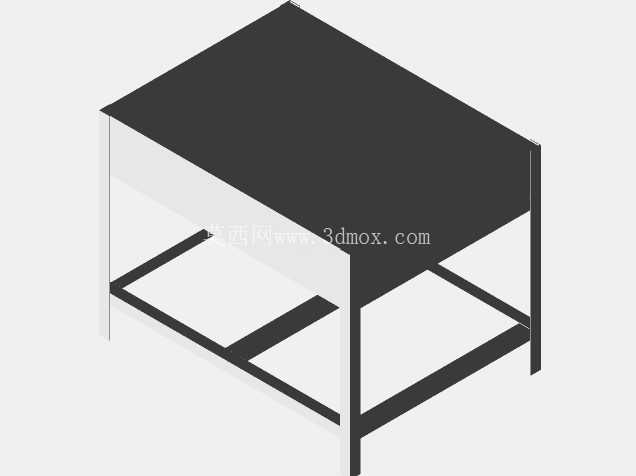

　　不同于带调节机构的复杂检测平台，这款测量台的结构极简，没有多余的活动部件，不存在活动部件磨损带来的精度衰减问题，长期使用的维护成本极低，只要避免重物猛烈撞击台面，其基准精度可以保持十数年不出现明显变化，非常适合中小加工企业作为固定检测工位的基础工装使用。在三维建模过程中，需要重点还原大理石台面的材质纹理特征与金属框架的方管截面尺寸，确保支撑点位的位置与实际产品一致，建模时框架的焊接位置要做连续焊缝的细节处理，还原实际加工的工艺特征，台面与框架的接触位置要保留微小的装配间隙，符合实际安装时的配合状态，避免出现模型干涉的问题，方便后续使用者根据模型调整自身的工装设计方案，或是直接参照模型进行加工下料。
