铅焊料熔化锡炉三维结构设计

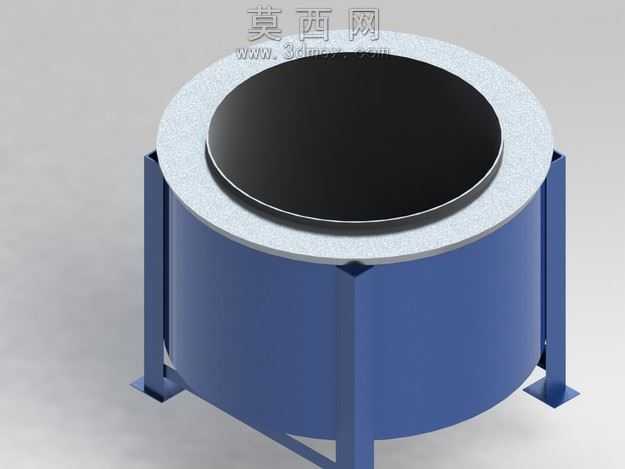

本作品为铅焊料熔化锡炉的三维建模设计，整体采用立式圆柱罐体作为核心承载结构，建模过程中先通过草图绘制罐体的圆形截面轮廓，利用拉伸特征生成圆柱状炉身主体，炉身外壁设置均匀分布的四根立式支撑脚，支撑脚底部带有方形安装固定底板，通过拉伸与倒角特征完成支撑结构的细节处理，确保支撑结构的受力合理性与安装适配性。炉体顶部设置环形隔热边沿，边沿采用与炉身不同的材质表现，建模时通过分割面特征区分炉身与顶部边沿的区域，为后续材质赋予做好结构分区。炉体顶部的开口区域为焊料熔化的投料与取料工位，开口内凹设计可减少熔融焊料的溅出风险，同时在开口边缘做了圆角过渡处理，避免尖锐边角带来的操作安全隐患。材质渲染阶段，炉身主体采用哑光工业蓝色金属漆材质，还原工业生产设备的常规外观质感，顶部环形边沿采用浅灰色粗糙耐火隔热材质，通过调整材质的粗糙度、反射率参数，区分隔热层与金属炉身的视觉差异，顶部开口内部的熔融区域采用高反光深黑色材质，模拟高温熔融状态下焊料液面的视觉效果。支撑脚采用与炉身一致的蓝色金属材质，底部安装板做了轻微的金属磨损质感处理，提升模型的真实感。设计思路上围绕铅焊料熔化的实际使用需求展开，整体结构简洁规整，无多余冗余设计，立式圆柱结构可最大化利用内部加热空间，四根均匀分布的支撑脚保证炉体放置的稳定性，顶部宽边沿设计既可以起到隔热防护作用，也可临时放置小型操作工具。建模过程中对所有装配连接处做了贴合处理，无结构错位、缝隙过大的问题，各部件的比例符合工业熔锡炉的实际尺寸比例，可直接用于设备结构展示、生产方案参考等场景，渲染输出的效果图清晰展现了设备的整体外观与各部分结构特征，直观呈现出熔锡炉的工业设计特点。
