大理石平面度检测工作台三维设计

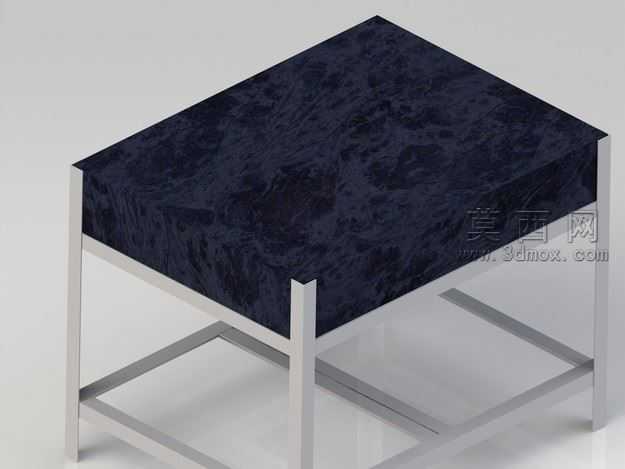

本作品为用于平面度检测的大理石测量工作台三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原真实检测工作台的结构尺寸，保证模型各部件比例协调、装配关系完全符合实际工装的使用逻辑。建模阶段首先完成整体框架的基准搭建，先绘制底部金属支撑框架的草图，通过拉伸、切除等基础特征完成方形金属管材的构件建模，框架采用双层横撑加固结构，四条竖直支撑腿与底部两层横向连接方管采用焊接式的装配约束，保证支撑结构的稳定性模拟，支撑腿底部预留水平调节的结构位，还原真实测量台可调整水平度的功能设计。台面部分采用天然大理石材质的建模设计，建模时先完成方形厚台面的实体特征，边缘做微小的倒角处理避免锐边，材质渲染阶段为台面赋予深黑色带自然石材质感的纹理贴图，调整材质的粗糙度、反射率参数，模拟大理石台面高平整度、低反光、耐磨的物理特性，还原精密测量用大理石平台的表面质感。金属支架部分赋予哑光银白的金属材质，调整金属材质的漫反射与高光参数，模拟磨砂不锈钢或者喷涂金属漆的方管表面质感，区分开金属构件与大理石台面的材质差异，让渲染效果更具真实感。结构设计上，台面与支撑框架采用嵌入式的装配关系，大理石台面嵌入金属框架的上部限位结构中，保证台面放置平稳不会发生位移，符合实际测量工作台的装配逻辑。设计思路围绕精密平面度测量的使用需求展开，整体结构简洁稳固，没有多余的冗余构件，既保证了支撑结构的刚性，能够承载测量工件与检测操作的载荷，又通过大理石台面的材质特性，满足平面度检测对基准面高精度、高稳定性、不易变形的使用要求，模型完成装配后添加了合适的场景光照与环境反射，通过渲染输出得到逼真的效果展示图，完整呈现该测量工作台的外观形态与结构特点，可用于检测工装方案展示、计量设备教学演示等场景使用。
