低成本桌面级精密数控铣削加工设备结构

这套小型数控加工设备的结构设计，核心面向个人工坊、小型创客空间的轻量加工场景，可覆盖软金属、工程塑料、木质板材的小尺寸零件铣削、钻孔、轮廓雕刻作业，填补了工业级机床成本过高、手动加工精度不足的场景空白，适合小批量定制零件打样、教学实训操作、DIY创意件加工这类对加工行程要求不高，但对重复定位精度有明确要求的使用场景。

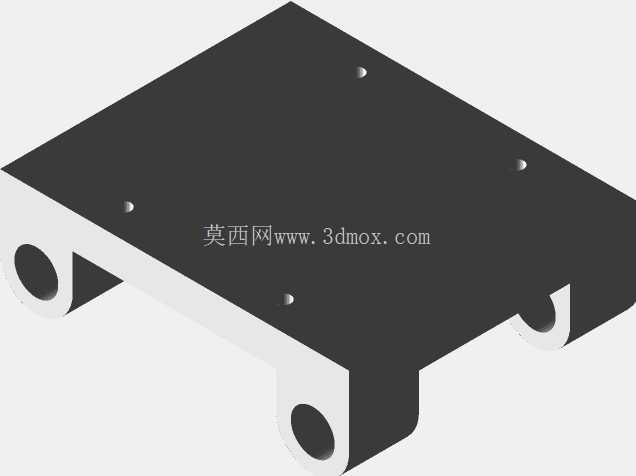

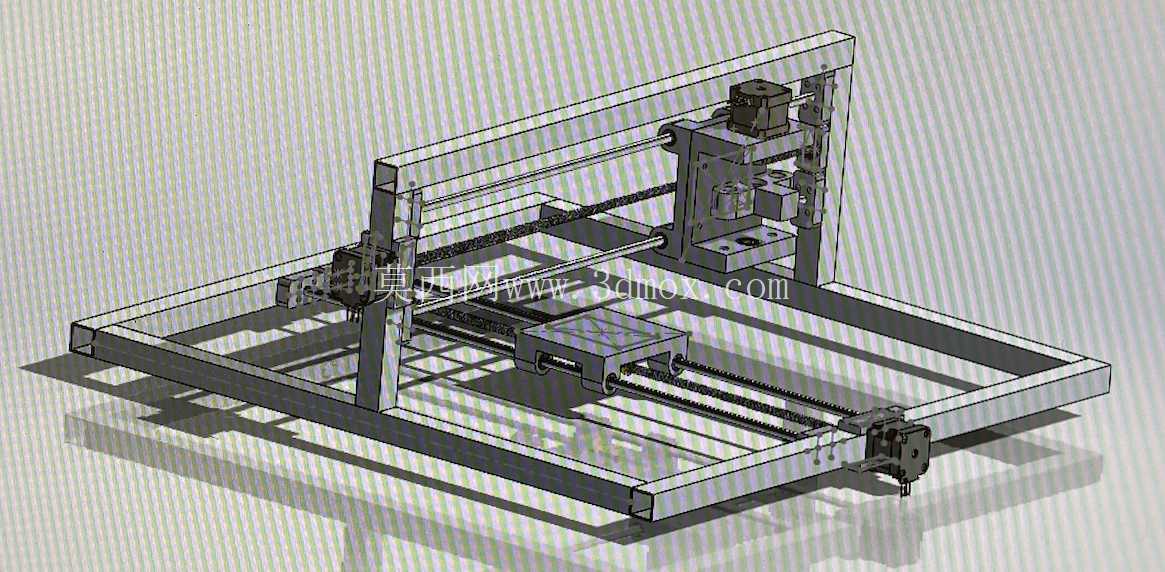

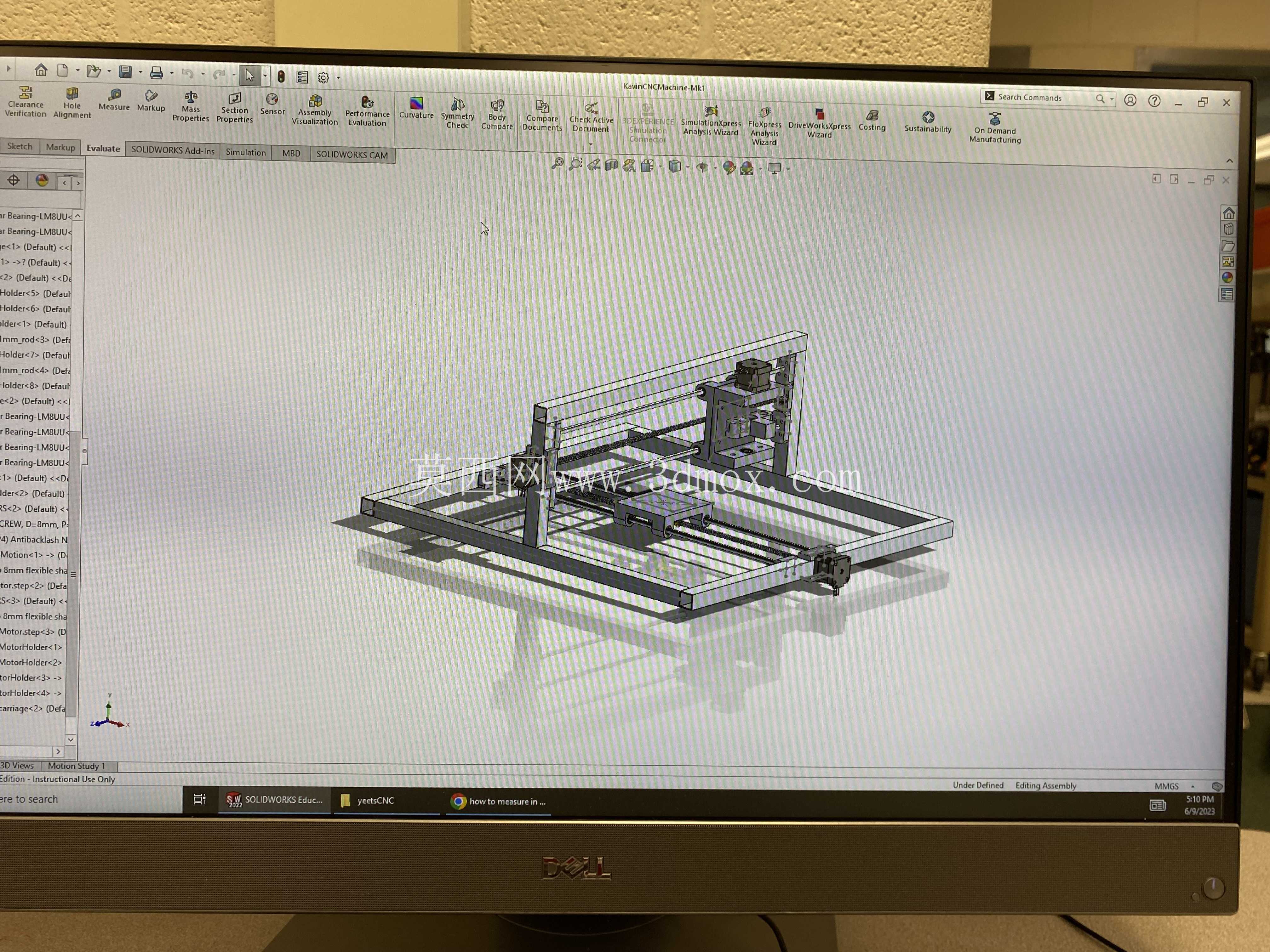

从整体结构布局来看，设备采用龙门式动平台设计，X轴传动组件布置在底部基座两侧，Y轴传动集成在龙门横梁上，Z轴滑台挂载于Y轴运动滑块，这种布局能在有限的占地面积下最大化有效加工行程，同时将运动部件的重量控制在合理范围，降低传动负载。底部X轴托架的设计预留了标准扰流板安装位，实际装配时需在托架顶面固定平整的MDF材质工作台板，既可以作为工件装夹的基准面，也能在加工过程中承接废屑，避免切屑落入下方的丝杠与导轨传动副，日常清理时只需拆卸台板即可快速维护，降低长期使用的保养成本。

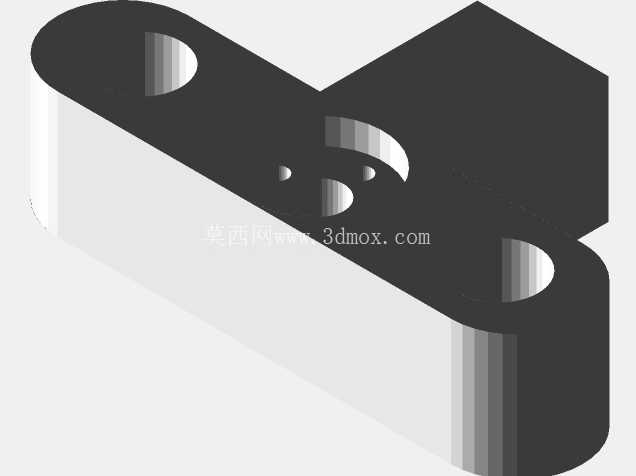

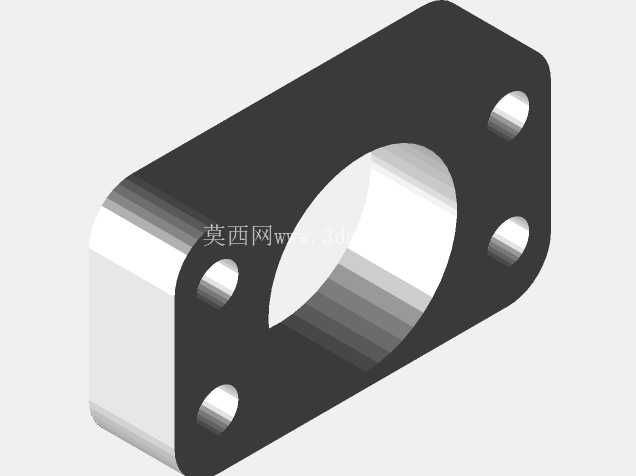

传动系统的设计上，X、Y、Z三个轴均采用丝杠配合线性运动杆的传动方案，其中Z轴运动块仅预留了通用主轴连接平头，没有设计集成式的主轴安装支架，这种设计并非结构缺失，而是刻意保留了主轴适配的灵活性——用户可以根据自身的加工需求，搭配不同功率、不同夹持规格的主轴头使用，只要主轴的外形尺寸与安装孔位匹配平头接口即可，无需改动Z轴滑台的主体结构，既可以搭配低功率高速主轴做精细雕刻作业，也可以更换稍大功率的主轴完成软金属的轻铣加工，适配不同场景的加工需求。需要注意的是，Z轴丝杠与两侧线性运动杆的选型参数为直径8毫米、有效行程100毫米，装配时需保证两根线性杆的平行度误差控制在0.02毫米以内，避免运动过程中出现卡滞、爬行的问题，影响加工精度。

设备的理论重复定位精度可达0.001毫米，整机的物料成本控制在较低区间，适合预算有限的个人用户搭建使用。机架部分采用标准铝型材拼接的方案，所有连接孔位均做了同轴度设计，用户自行加工机架零件时，只需按照孔位要求完成型材切割与钻孔即可完成组装，无需复杂的专用工装。在安装边界上，设备整体占地尺寸适配常规桌面摆放，不需要额外做设备基础固定，放置在平整的承重工作台面上即可调平使用，工作台面的承重要求不高，普通木质工作台即可满足承载需求。

在实际使用的适配性上，这套结构没有做封闭式的防护设计，用户使用时可根据自身需求加装透明防护挡板，避免加工过程中切屑飞溅。X轴的行程范围可满足常规小尺寸零件的加工需求，对于尺寸超出行程的工件，可通过分次装夹找正的方式完成加工。由于整机的结构刚性有限，不适合进行大切深、大进给的重载切削作业，仅适合轻量的精加工、半精加工场景，若要加工硬度较高的金属材料，需降低切削参数，避免过大的切削力导致机架变形，影响加工精度甚至损坏传动部件。

这套结构的设计思路核心是兼顾可DIY性与加工精度，所有非标准结构件的加工难度都控制在普通机加工门店可完成的范围，不需要高精度的加工设备即可生产配套零件，降低了整机的制作门槛。对于需要搭建小型数控加工设备的从业者来说，这套结构的传动布局、安装接口设计都具备较高的参考价值，可根据自身的加工需求调整轴的行程长度、更换不同规格的传动部件，拓展设备的加工能力。
