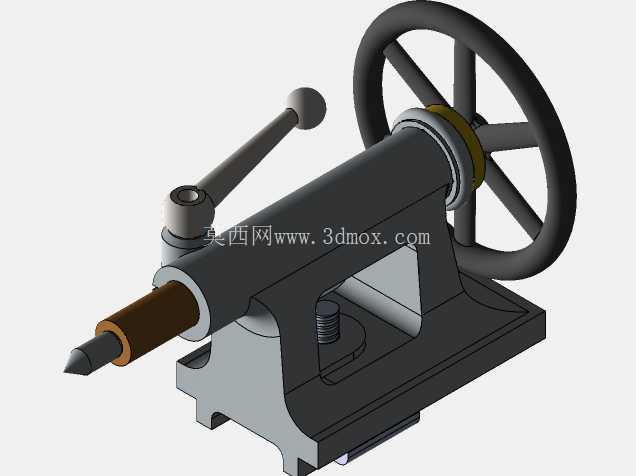

车床尾座三维结构设计

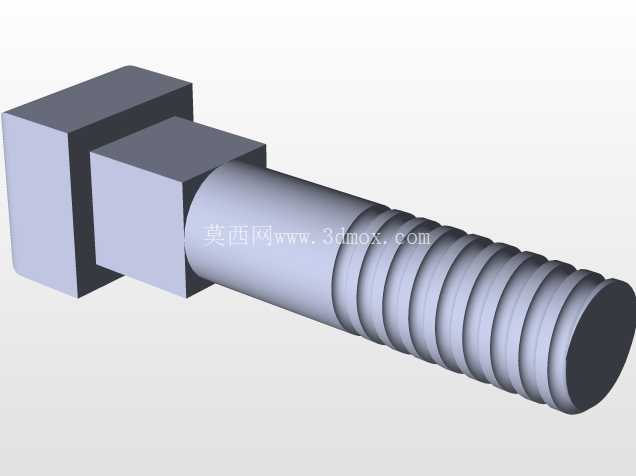

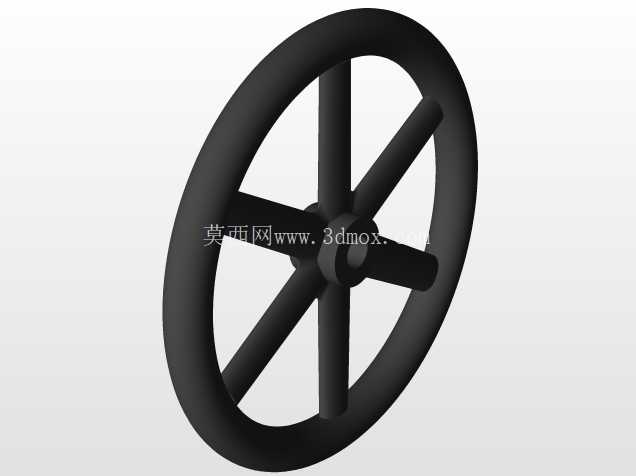

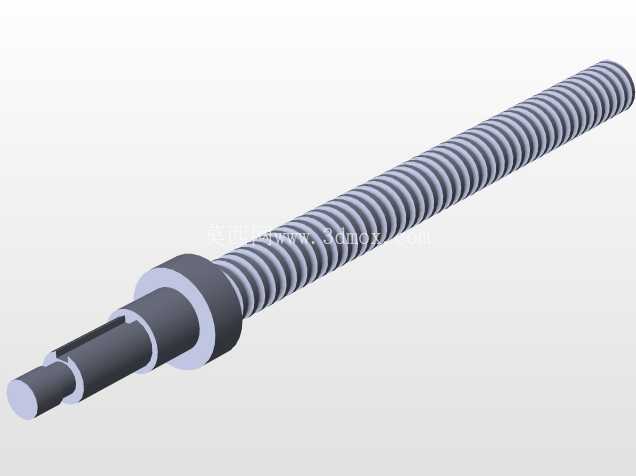

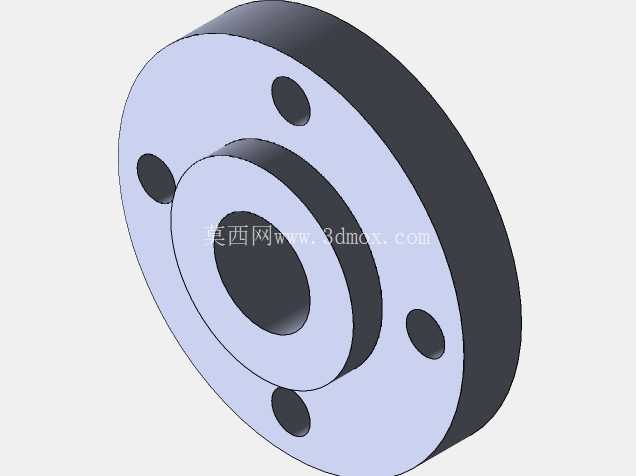

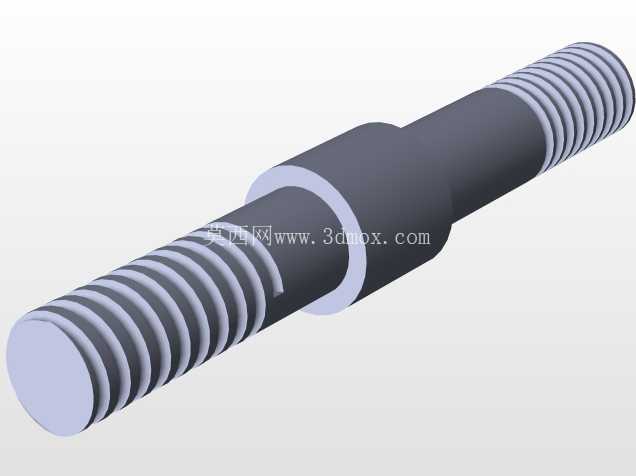

　　尾座的核心功能部件包含顶尖套筒、进给传动副、操作手轮、锁紧手柄几个部分，其中顶尖套筒采用淬硬磨削的外圆配合尾座本体的内孔导向，保证顶尖伸出过程中的直线度误差控制在合理范围内，顶尖采用标准莫氏锥孔安装，可根据加工需求更换固定顶尖、回转顶尖或者钻夹头，完成不同场景的加工需求。手轮部分采用多辐条结构设计，操作时握持力分布均匀，转动手轮通过内部的丝杠螺母副带动套筒做轴向进给，进给行程覆盖常规轴类零件的顶紧余量以及浅孔钻削的进给行程需求，手轮与丝杠的连接位置设置有止推轴承，降低转动过程中的摩擦阻力，操作手感更顺畅。在普通卧式车床的加工场景中，尾座是承担长轴类工件装夹定位、顶尖支撑、孔加工辅助进给的核心配套部件，其结构合理性直接影响长工件加工的同轴度、切削稳定性与装夹效率。这套尾座结构的设计完全匹配常规卧式车床的床身安装接口，底座部分采用与床身导轨适配的下凹导向结构，安装时可沿床身导轨轴向滑动，调整到对应工件长度的支撑位置后，通过底座内置的锁紧螺栓与压板结构完成固定，避免加工过程中出现轴向窜动。

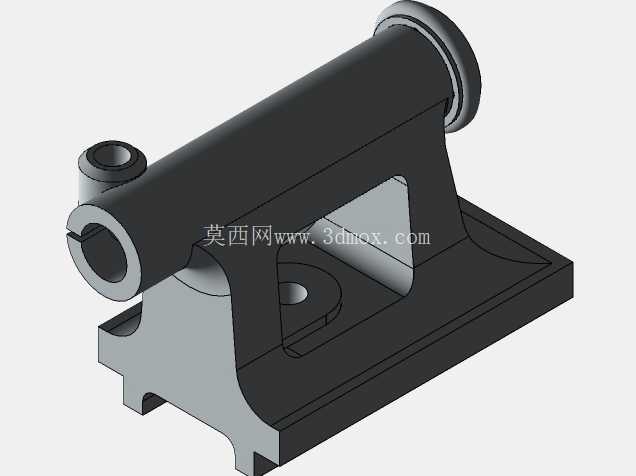

　　侧面设置的锁紧手柄采用偏心锁紧结构，当套筒调整到合适位置后，扳动手柄即可通过偏心块推动锁紧块抱紧套筒外圆，防止切削过程中套筒受轴向力出现位移，锁紧力的大小可通过锁紧块的调节螺钉进行微调，避免过锁导致套筒变形或者锁紧力不足出现移位。尾座本体采用箱型筋板结构设计，在保证整体刚性的前提下尽可能降低结构重量，本体与底座的连接位置设置有横向调节机构，可通过调节螺钉微调尾座的横向偏移量，用于车削小锥度的长锥面工件，调节完成后通过两侧的压紧螺栓完成固定。

　　从安装边界来看，底座的导轨安装面宽度、导向槽间距完全匹配对应规格车床的床身导轨参数，不需要额外改装即可直接安装适配，整体的高度尺寸保证顶尖中心与车床主轴中心等高，误差控制在机床安装允许的范围内，避免出现顶尖别劲、工件弯曲的问题。在实际加工应用中，针对长度超过主轴卡盘悬伸允许范围的轴类工件，尾座顶尖与主轴卡盘配合形成一夹一顶的装夹方式，可大幅提升工件装夹的刚性，降低切削过程中的工件振颤，提升加工表面质量与切削参数上限；当需要进行钻孔、铰孔、攻丝等孔加工工序时，可将顶尖更换为对应的刀具，通过转动手轮实现手动进给，完成轴类工件端面的孔加工，不需要额外配置钻床工装，提升工序集中程度。

　　设计过程中针对套筒的受力情况做了针对性的刚度校核，在最大顶紧力工况下套筒的弯曲变形量控制在允许范围内，保证顶尖支撑的稳定性；丝杠螺母副采用耐磨铜合金螺母，长期使用磨损后可通过调整螺母间隙消除传动空程，保证进给的精度保持性；所有操作部件的位置都按照人机工程学要求布置，操作人员站在车床操作位即可轻松完成尾座的滑动调整、锁紧、顶尖进给、套筒锁紧所有操作，不需要额外探身或者更换操作位置，降低操作劳动强度。手轮的直径大小经过优化，既保证进给操作时的力矩足够，不需要施加过大的转动力，也不会因为直径过大突出过多，避免操作过程中出现磕碰。尾座的润滑点都设置在便于操作的位置，日常维护时可直接对丝杠、套筒导向面、锁紧机构加注润滑油，降低运动部件的磨损，延长设备使用寿命。
